扁平式交流稳压器执行组件结构设计

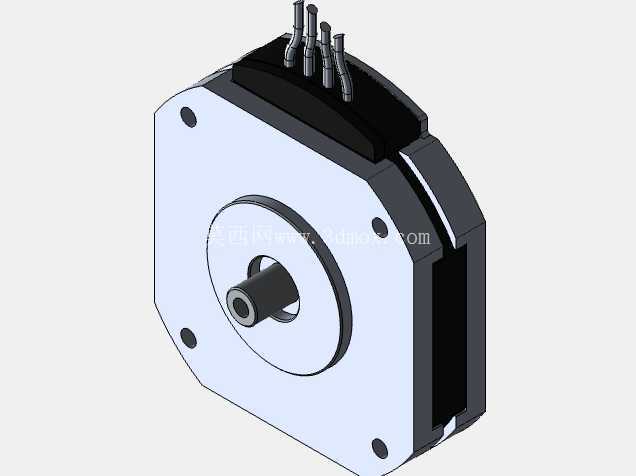

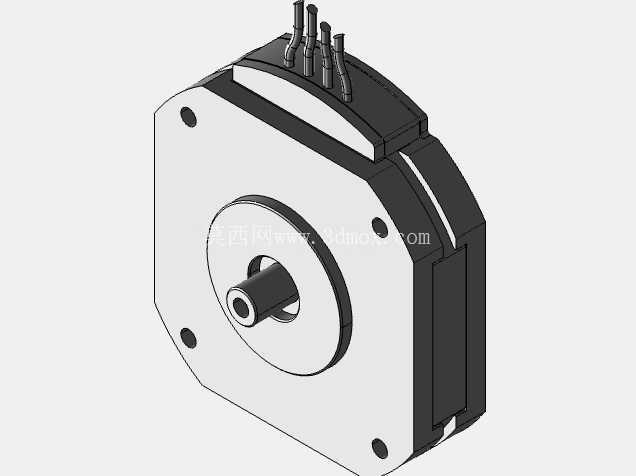

　　在低压交流供电系统的稳压调节场景里，这类扁平结构的电磁执行组件是稳压器实现输出电压动态调整的核心执行单元，常见于对安装轴向尺寸有严格限制的机柜内置稳压模块、小型工业设备供电端、精密仪器稳压补偿单元中，区别于传统立式电磁调压组件的长轴向布局，该结构采用薄型化叠装设计，能够在有限的设备安装腔体内完成装配，不需要额外预留过长的轴向操作空间。从实际功能来看，该组件通过内置电磁绕组产生的电磁力矩驱动输出轴转动，带动稳压器内部的碳刷架或者调压触点移动，改变自耦变压器的绕组匝数比，从而在输入电压出现波动时快速调整输出电压至额定范围，响应速度能够满足常规工业负载的稳压需求，不会因为调压滞后导致用电设备出现欠压或者过压运行的情况。设计阶段首先考虑的是安装适配性，前端法兰面设置四个均匀分布的安装孔，采用圆周对称布局，安装孔的位置公差控制在±0.05mm范围内，能够直接匹配现有稳压器壳体的预装螺柱，不需要额外加工转接板，输出轴采用阶梯轴结构，轴端设置定位扁位，和外部传动拨叉配合时能够消除周向传动间隙，避免调压过程中出现回差导致的电压调节精度下降。组件侧面的接线端子采用弯角式出线设计，端子的排布间距符合低压电气的安全爬电距离要求，接线后线缆可以顺着组件侧面的走线槽排布，不会和周边的其他电气元件产生干涉，外壳的拼接处采用止口定位结构，装配时能够快速对齐上下壳体的安装位，同时止口结构能够阻挡日常使用环境中的粉尘进入组件内部，避免绕组积尘导致的绝缘性能下降。从安装边界来看，该组件的最大外轮廓为方形切边结构，对角尺寸控制在适配常规120mm安装位的范围内，轴向总厚度不超过50mm，安装时前端法兰面和设备安装板贴合后，后端的接线端子距离设备后壁的最小安全距离仅需预留10mm即可满足布线需求，不会出现线缆过度弯折导致的线芯断裂问题。输出轴的伸出长度经过优化，既能够保证和外部传动机构的有效啮合长度，又不会因为轴伸过长导致运行过程中出现径向跳动，轴伸端的轴承采用含油轴承，日常运行过程中不需要额外加注润滑脂，维护周期能够匹配稳压器整机的使用寿命，减少后期运维的工作量。绕组部分采用分层绕制工艺，电磁线的绝缘等级满足B级绝缘要求，在额定负载下长期运行时的绕组温升控制在安全范围内，不会因为过热导致绝缘层老化加速，组件的磁路采用闭合式结构，能够减少漏磁对周边弱电元件的电磁干扰，适合在集成度较高的电气柜内部使用，避免对柜内的控制信号产生串扰。在结构细节处理上，外壳的边角处做了小圆角过渡，装配过程中不会划伤操作人员的手部，也不会刮破线缆的绝缘层，安装孔的周边做了局部沉台设计，螺丝锁紧后螺丝头不会突出法兰面，保证法兰面和安装板能够完全贴合，不会出现安装倾斜导致的输出轴同轴度偏差。这类结构的组件在选型时，不需要对原有稳压器的安装结构做大幅修改，能够直接替换同规格的老式调压组件，提升稳压设备的响应速度和运行稳定性，在三维建模过程中，所有配合面的公差都按照实际装配要求做了对应设置，虚拟装配时能够验证所有零件的干涉情况，提前发现结构设计中存在的装配冲突问题，减少后续实物打样的迭代次数。
