SK25型开口式立式光轴支撑固定座

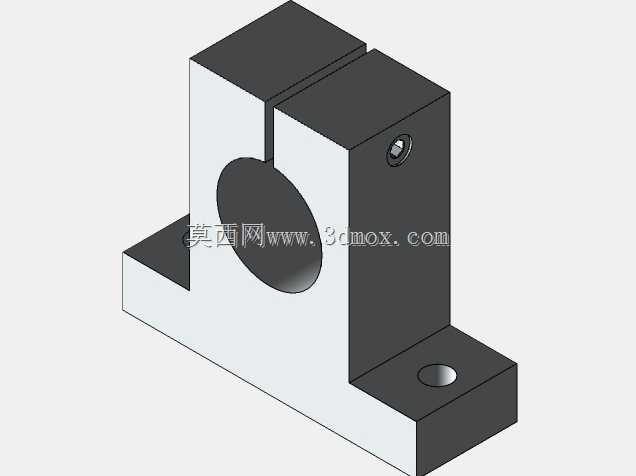

　　这款SK25规格的开口式立式轴支撑座，是直线传动系统里应用极广的基础安装部件，常见于各类自动化输送线、检测设备导向机构、小型滑台模组的光轴固定场景，主要承担直径25mm圆柱导向光轴的径向承载与位置锁定功能，避免光轴在往复运动过程中出现挠度变形、径向窜动的问题。从结构设计来看，整体采用L型立式安装布局，底部为带两个安装沉孔的水平安装基面，安装时可通过内六角螺栓直接固定在设备安装基板或铝型材框架的T型槽面上，沉孔设计能够让螺栓头完全没入基座平面，不会出现凸起干涉其他运动部件的情况。上部为带纵向开口缝的夹持主体，中心加工有与25mm光轴过渡配合的圆形通孔，开口缝从通孔顶部一直贯通到基座上端面，夹持侧的上部加工有横向螺纹锁紧孔，

　　当光轴穿入中心孔调整到指定轴向位置后，拧紧锁紧孔内的紧定螺钉，即可依靠开口缝的弹性变形抱紧光轴，实现无间隙的夹紧固定，这种开口夹紧的设计相比顶丝直接抵紧光轴的固定方式，接触面积更大，夹紧力分布更均匀，不会在光轴表面留下顶丝压痕，也能更好地抵消光轴传动过程中的径向载荷。设计过程中重点考虑了安装边界的兼容性，基座的水平安装面与中心通孔的轴线平行度公差控制在0.02mm以内，能够保证光轴安装后与安装基面的平行度要求，避免光轴倾斜导致配套直线轴承运行卡滞、磨损加剧的问题。夹持主体的厚度经过载荷校核，在常规轻载传动场景下，单座可承受不超过800N的径向载荷，完全满足小型自动化设备的导向支撑需求。两个底部安装孔的孔距经过标准化设计，

　　能够适配市面上多数同规格导向轴支座的安装孔位，替换原有部件时不需要重新加工安装孔，降低设备改造的加工成本。实际选型使用时需要注意，该支撑座属于端部或中间固定支撑件，不适用于需要频繁调整光轴轴向位置的滑动支撑场景，安装前需要清理安装基面的毛刺与焊渣，保证基座底面完全贴合安装面，避免锁紧时基座出现倾斜变形，穿入光轴时要先将锁紧螺钉松开至开口缝完全张开，避免硬敲光轴导致内孔表面划伤影响抱紧效果，锁紧螺钉的拧紧力矩需要控制在合理范围，既要保证足够的抱紧力防止光轴打滑，也要避免力矩过大导致夹持部位出现塑性变形、开口缝无法复位的问题。
