LMK100UU对边法兰型直线轴承结构

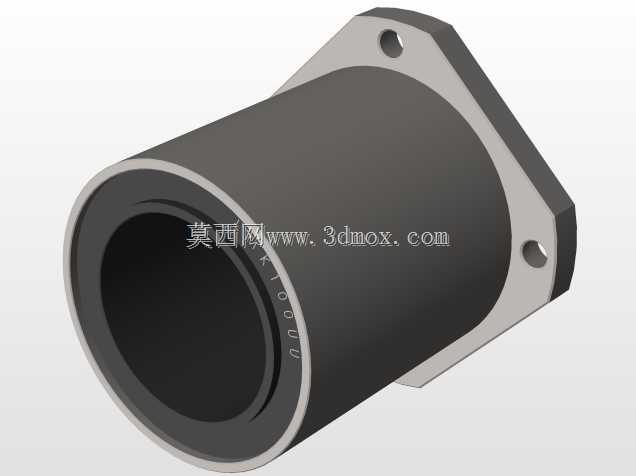

　　做自动化设备线性导向结构选型的时候，对边法兰型直线轴承是出镜率极高的一类部件，这款LMK100UU规格的产品，针对大负载长行程的直线往复运动场景做了适配，常见于包装机械的推料机构、输送线的升降导向工位、木工机械的滑台移动副，还有非标自动化设备里需要精准直线导向的传动链路中。和圆法兰、方法兰的同规格直线轴承不同，对边切边的法兰结构在安装空间受限的场景下优势明显，两个安装孔分布在切边后的法兰凸耳位置，不需要在安装板上预留整圆的法兰沉位，只需要加工对应孔径的安装过孔，就能通过螺栓完成轴承座的固定，在紧凑的设备内部布局里能省下不少横向安装空间。从结构设计逻辑来看，这款轴承的主体为圆柱形套筒结构，内部保留了直线轴承标准的滚珠循环回路，

　　钢珠在保持架的约束下沿轴向做循环滚动，把传动轴和套筒之间的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时保证轴向运动的同轴度，避免导杆运行过程中出现卡滞、偏磨的问题。法兰部分和套筒主体采用一体化的定位结构，安装端面和套筒轴线保持严格的垂直度，固定后能保证轴承内孔和安装基准面的垂直精度，避免导杆穿入后出现别劲的情况，减少运行过程中的异响和磨损。从安装边界尺寸来看，这款轴承适配公称直径100mm的线性导杆，套筒外径、法兰对边距离、安装孔中心距都遵循行业通用的尺寸规范，能和同规格的标准导杆、支撑座直接互换，不需要对现有安装板做二次改孔加工。套筒的长度设计兼顾了导向支撑的跨距需求，足够的配合长度能分摊导杆运动过程中的径向负载，

　　降低导杆端部的挠度，在承受一定径向偏载的工况下也能保持平稳的运动状态。建模过程中对法兰的切边轮廓、安装孔倒角、套筒端部的引导倒角都做了还原，安装孔的沉位深度、套筒内壁的滚道预留位置都符合实际加工的尺寸要求，导入装配体后可以直接用来做干涉检查、安装工位的布局模拟，也能用来导出工程图标注安装尺寸，给结构设计阶段的选型校验提供准确的三维参考。在实际设备维护中，这类法兰型直线轴承不需要额外加工轴承座，直接通过法兰固定在设备安装板上，更换时只需要拆卸两个固定螺栓就能完成轴承的替换，相比嵌入式安装的无衬套直线轴承，维护拆装的效率更高，适合需要定期维护更换易损件的量产设备使用。
