SK6型立式安装导向支撑固定支座结构

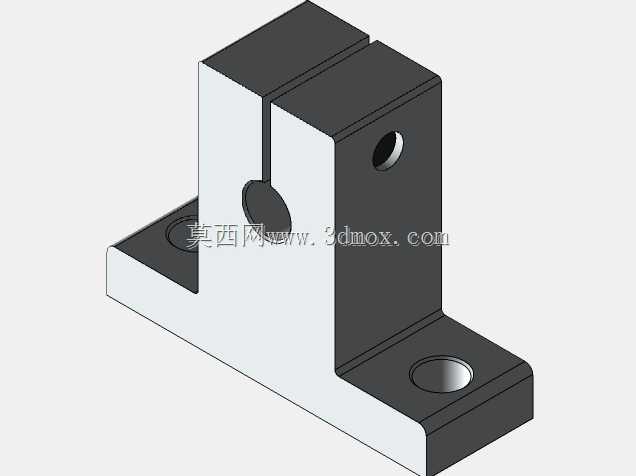

　　该款支座属于设备装配中常用的立式导向支撑类构件，日常多应用在自动化产线的直线导向单元端部、小型工装夹具的定位模块、检测设备的探针安装基座等场景中，承担轴类零件的径向支撑、滑动导向件的端部限位、小型功能模块的安装固定作用。从结构设计来看，整体采用L型一体式折弯式布局，底部为双侧伸出的安装翼板，每侧翼板上加工有沉头安装孔，安装时可直接通过内六角螺栓将支座固定在设备安装基板或型材台面上，沉孔设计可保证螺栓头完全埋入翼板平面，不会突出安装面干涉其他运动部件的运行轨迹。支座主体立板部分中间开有通槽，通槽一侧加工有圆形锁紧孔，可穿入锁紧螺钉对插入槽内的导向轴、杆件进行径向顶紧固定，立板另一侧的通孔可作为定位销孔或者辅助安装孔，用于加装限位挡片、

　　传感器支架等附属配件。设计时充分考虑了安装边界的兼容性，底部翼板的外伸长度经过优化，既保证了螺栓安装时有足够的操作空间，不会因为空间局促导致扳手无法操作，又不会占用过多的安装台面面积，适合在排布紧凑的设备内部安装使用。立板的高度尺寸匹配常规直径6mm的导向轴支撑需求，槽宽与对应规格的光轴直径采用间隙配合公差，既保证轴件可以顺利插入槽内，又不会因为配合间隙过大导致支撑后出现径向晃动，影响导向精度。立板与底部翼板的衔接处做了直角加强处理，避免长期受径向载荷时衔接位置出现应力断裂，整体结构没有冗余的设计部分，所有加工特征均服务于安装固定与支撑锁紧的核心功能，在小型自动化设备、3D打印机运动机构、电子组装夹具等对安装空间有严格限制的场景中，

　　这类支座可以替代定制加工的安装块，大幅缩短设备的装配调试周期，降低非标加工的成本。实际选型使用时，需要注意匹配对应直径的被支撑轴件，锁紧螺钉的拧紧力矩要控制在合理范围，避免顶紧力过大导致轴件表面出现压痕，或者导致立板槽口出现微变形影响后续拆装。
