SK4型立式开槽夹紧安装支座结构设计

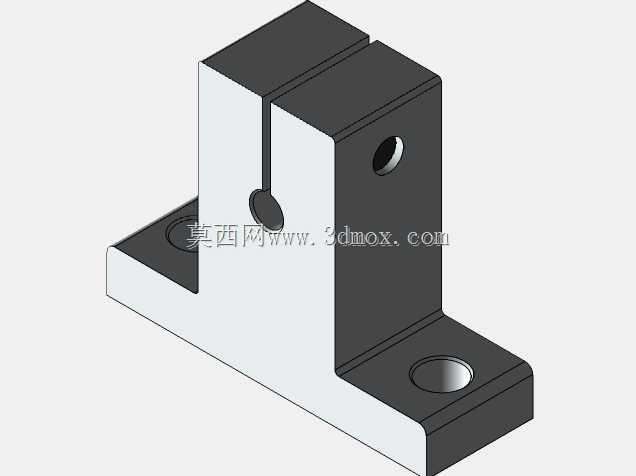

　　这款SK4型支座是自动化生产线、工装夹具系统里常用的立式夹紧安装构件，日常在非标设备的导向轴固定、传感器支架安装、小型执行元件支撑场景中出镜率很高。从结构来看，整体采用L型一体式基座设计，底部为带两个沉头安装孔的水平安装翼，安装时可通过内六角螺栓直接固定在设备台面、铝型材框架或者工装基板上，沉孔设计能够保证螺栓头完全沉入安装面，不会出现凸起干涉相邻部件的问题，两个安装孔的孔位间距经过适配常规工业铝型材槽距、标准安装板孔系的设计，不需要额外打孔适配就能直接适配多数通用安装基面。

　　支座的立式主体部分采用中间开槽的分体式夹紧结构，槽缝从立板顶端一直延伸到接近基座的位置，立板两侧分别加工有同轴的光孔与螺纹孔，当需要固定穿过立板孔的圆轴、杆类零件时，拧紧对应孔位的锁紧螺栓，就能让开槽的立板产生弹性形变，抱紧穿过孔内的零件，这种夹紧方式不会在被固定零件表面产生压痕，同时可以根据实际需求任意调整被固定件的轴向位置与周向角度，调整到位后锁紧即可完成固定，相比顶丝固定的方式，夹紧接触面积更大，固定可靠性更强，承受径向载荷时不容易出现滑移偏转的问题。

　　设计过程中特意将立板与基座的衔接位置做了圆角过渡处理，避免直角应力集中导致长期受载后出现根部断裂的问题，立板的厚度与槽缝宽度经过反复校核，既保证了锁紧时具备足够的弹性变形量，不会因为刚性过大拧不动螺栓，也不会因为刚性不足导致夹紧后出现支撑晃动。整体外形的安装边界经过优化，水平安装方向的总宽度控制在紧凑范围内，不会占用过多安装空间，立式方向的高度适配常规小直径轴类的支撑高度需求，不需要额外加装垫高块就能满足多数场景的安装高度要求。

　　在实际使用场景中，这类支座常被用来固定导向光轴的端部支撑、小型气缸的尾部安装座、光电传感器的安装支架、管路的固定支撑等，相比一体式焊接支座，这种夹紧式支座的调整灵活性更强，设备调试阶段可以快速调整部件位置，后期维护更换零件时也不需要完全拆卸基座，只需要松开锁紧螺栓就能取出被固定件，大幅降低设备调试与维护的时间成本。建模过程中所有安装孔的尺寸、沉孔深度、槽缝宽度、立板同轴孔的公差都按照通用机械零件的加工公差要求设定，导出的工程图可以直接用于机加工生产，不需要额外调整尺寸参数。
