GT2规格110齿适配8mm带宽同步带轮

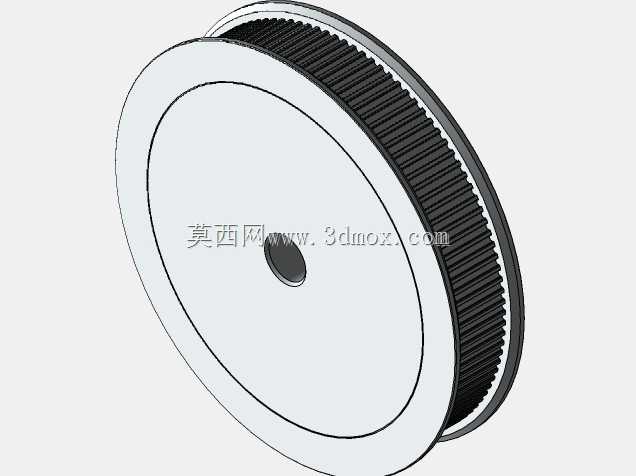

　　做小型自动化设备、桌面级精密传动结构的工程师，对GT2系列同步轮肯定不会陌生，这类带轮凭借极小的传动背隙、稳定的传动比，在轻载精密传动场景里的应用占比一直很高。这次建模的这款110齿同步轮，适配宽度8mm的GT2同步带，内孔安装直径为10mm，主要面向对传动精度有要求的轻载传动工位。从实际应用场景来看，这类带轮常出现在桌面级3D打印机的XY轴传动模组、小型桌面雕刻机的进给传动结构、小型传送带的驱动端，还有部分实验室小型自动化采样设备的传动单元里，这些场景的负载普遍不大，但对传动的同步性、运行平稳性要求较高，不允许出现明显的传动打滑或者回程间隙过大的问题。

　　设计这款带轮的时候，首先要匹配GT2带型的齿形参数，齿距严格控制在2mm，齿槽的轮廓做了适配橡胶同步带的圆角过渡，避免齿槽棱边在长期运行中磨损同步带的齿根，延长皮带的使用寿命。带轮的齿宽按照适配8mm带宽的要求做了余量设计，实际齿槽宽度略大于8mm，既可以保证皮带安装后不会出现侧向卡滞，也能给皮带的小幅跑偏留出一定的容错空间，不会因为安装时的微小同轴度偏差就出现皮带侧边磨损的问题。

　　从安装边界来看，这款带轮的内孔为10mm光孔，适配市面上常见的10mm直径光轴，安装时可以配合顶丝完成轴向与周向固定，带轮的轮毂部分做了合理的凸台设计，既保证了带轮与轴配合段的接触长度，避免运行中出现带轮偏摆，也尽可能控制了带轮整体的重量，减少高速转动时的转动惯量，降低驱动电机的负载。带轮的两侧做了挡边结构，挡边高度略高于齿顶，能够有效防止同步带在运行过程中从带轮上滑脱，尤其是在中心距较长、皮带张紧度调整存在小幅偏差的场景里，双侧挡边的设计能大幅降低设备运行过程中皮带脱轨的故障概率。

　　建模过程中，齿形的阵列是核心环节，要保证110个齿的圆周分度均匀，任意相邻两齿的角度偏差控制在合理范围内，避免因为齿距不均导致传动过程中出现皮带爬行、运行噪音大的问题。带轮的腹板部分做了轻量化的平整设计，没有多余的镂空结构，一方面是兼顾小尺寸带轮的结构强度，避免高速转动时出现结构形变，另一方面也简化了加工工艺，不管是采用机加工还是3D打印的方式制作这款带轮，都能比较容易地达到设计精度，不需要复杂的后处理工序。在实际选型使用时，要注意搭配对应规格的GT2同步带，调整好合适的张紧力，张紧力过大会加剧带轮齿面和皮带的磨损，张紧力过小则容易出现传动打滑、丢步的问题，尤其是在步进电机驱动的传动场景里，合适的张紧力搭配精度合格的带轮，才能保证整个传动系统的重复定位精度满足设计要求。
