汽车后桥传动总成带移动台架结构设计

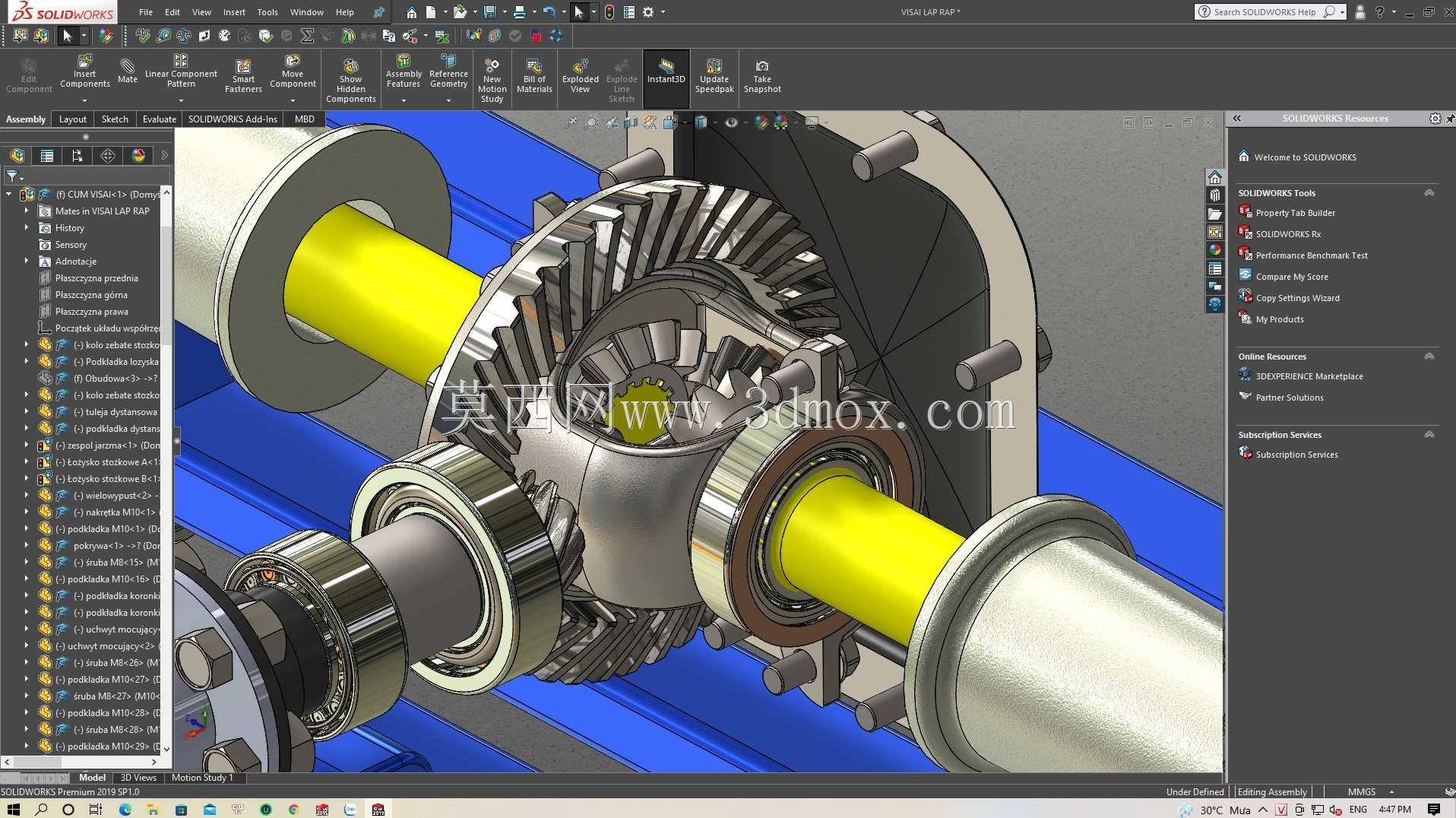

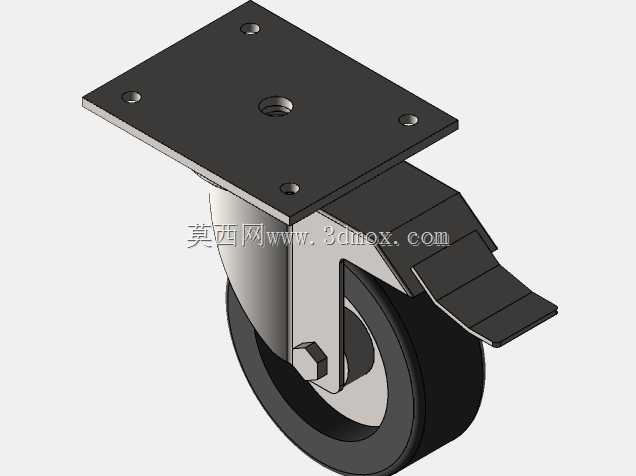

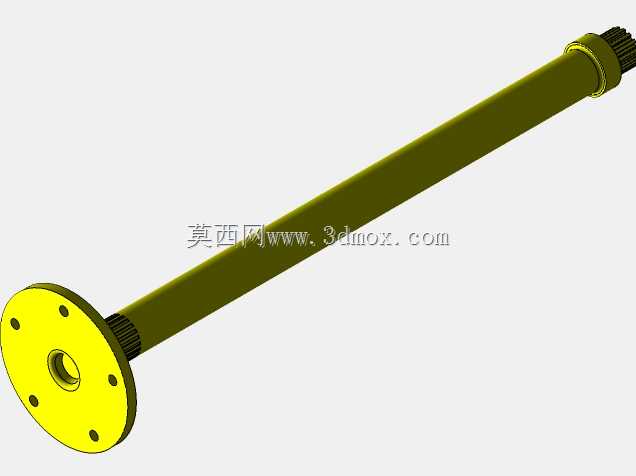

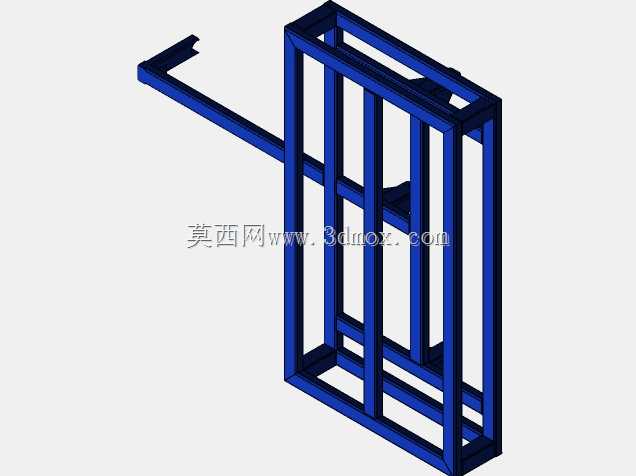

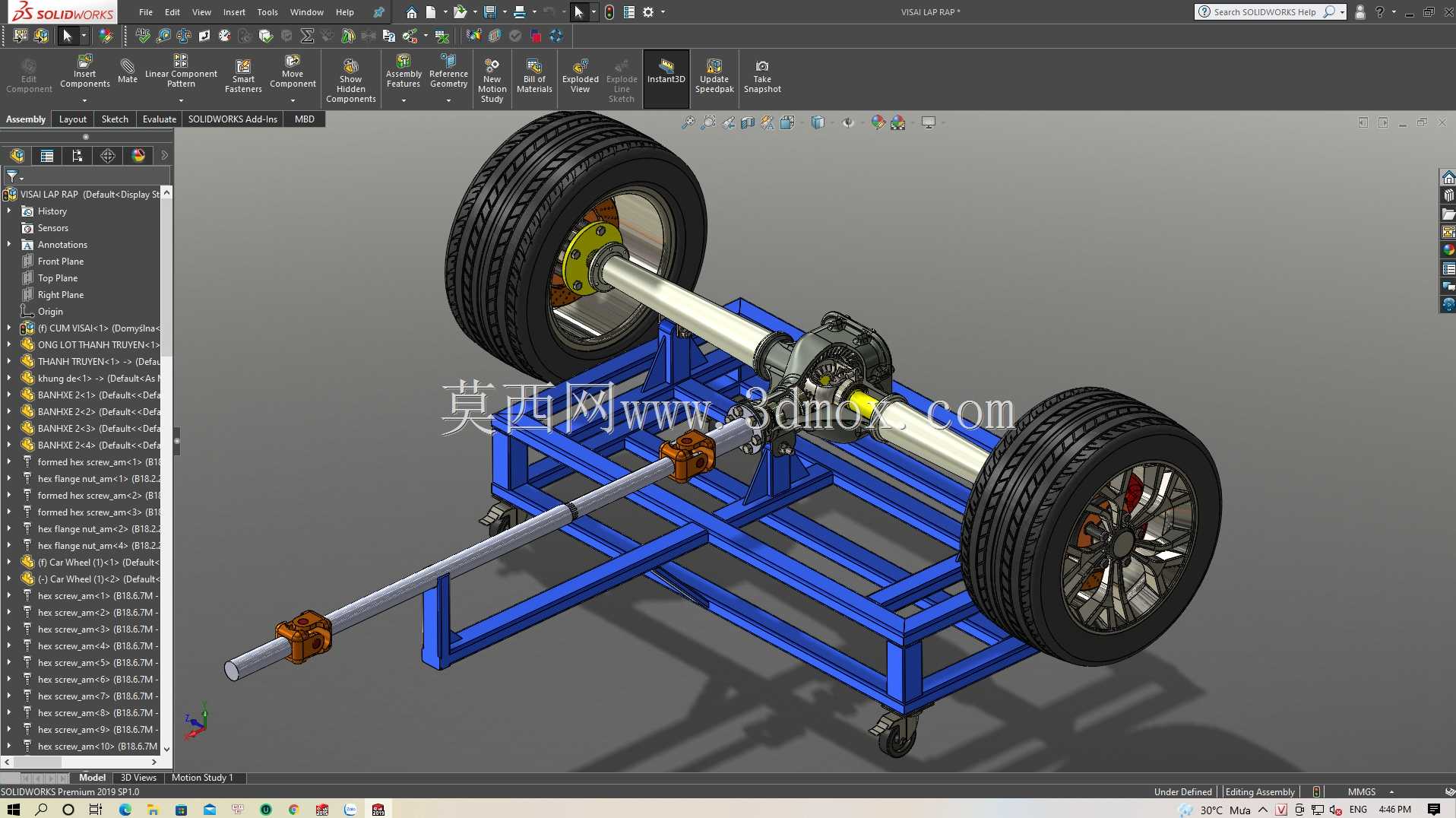

　　这套结构针对汽车底盘传动系统的教学演示、台架测试场景设计，核心承载部分采用方管焊接框架结构，底部配置万向脚轮，可在实训车间、实验室场地内灵活转移，无需额外吊装设备即可完成工位调整，适配多场地轮换的教学、测试需求。台架上方通过定位支座固定完整的后桥传动链路，包含对称布置的双轮胎轮边组件、中央差速器总成、纵向布置的传动轴，各部件的安装位置完全参照实车底盘的装配坐标设定，轮距参数、传动轴夹角、差速器安装高度均匹配量产乘用车辆的底盘布局，可直接用于传动效率测试、差速功能演示、底盘结构拆装实训。设计过程中优先考虑部件的可视性与拆装便利性，所有连接支座均采用外露式螺栓固定，没有设置遮挡传动链路的封闭护板，观察者可从任意角度观察动力从传动轴输入、

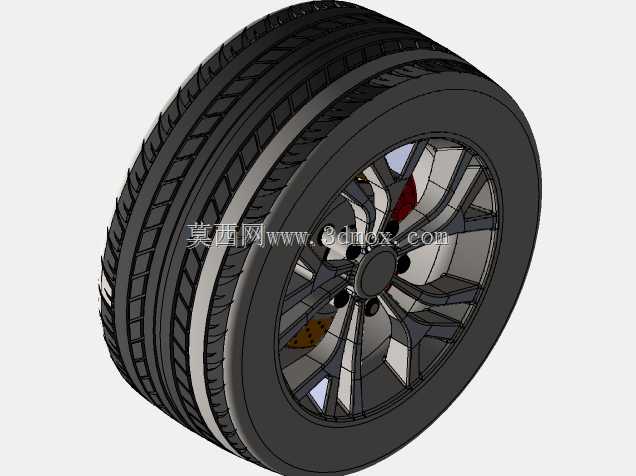

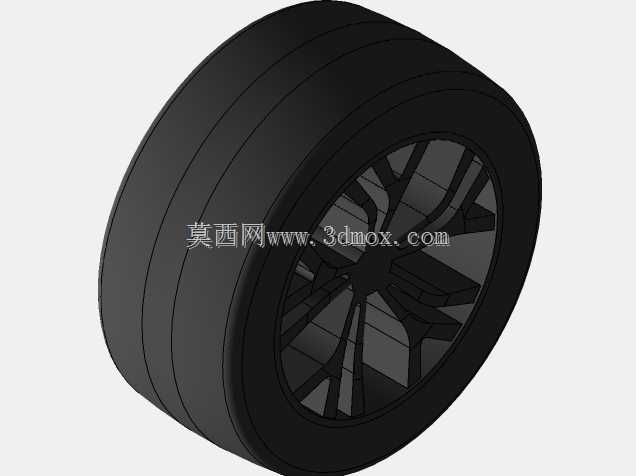

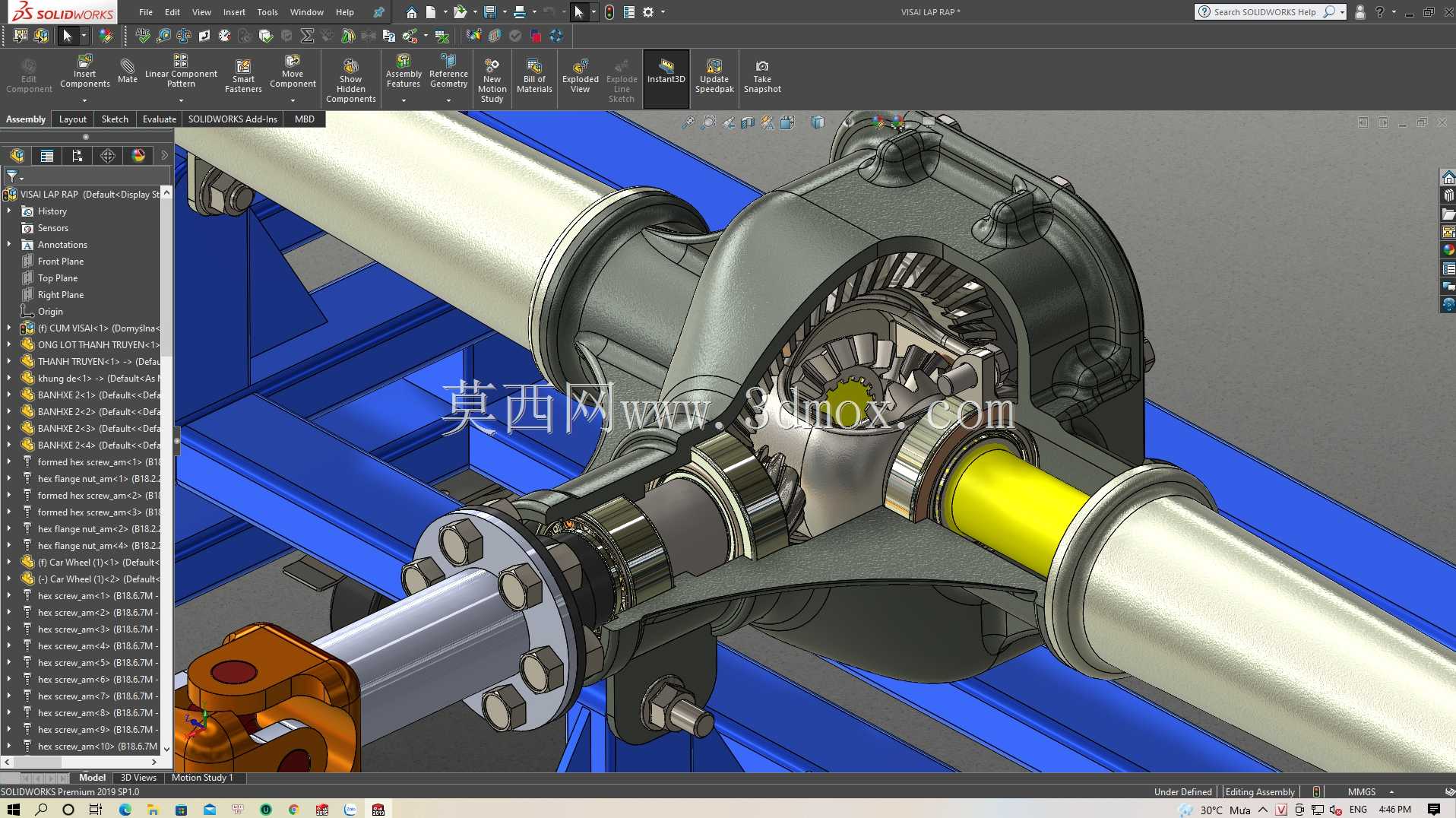

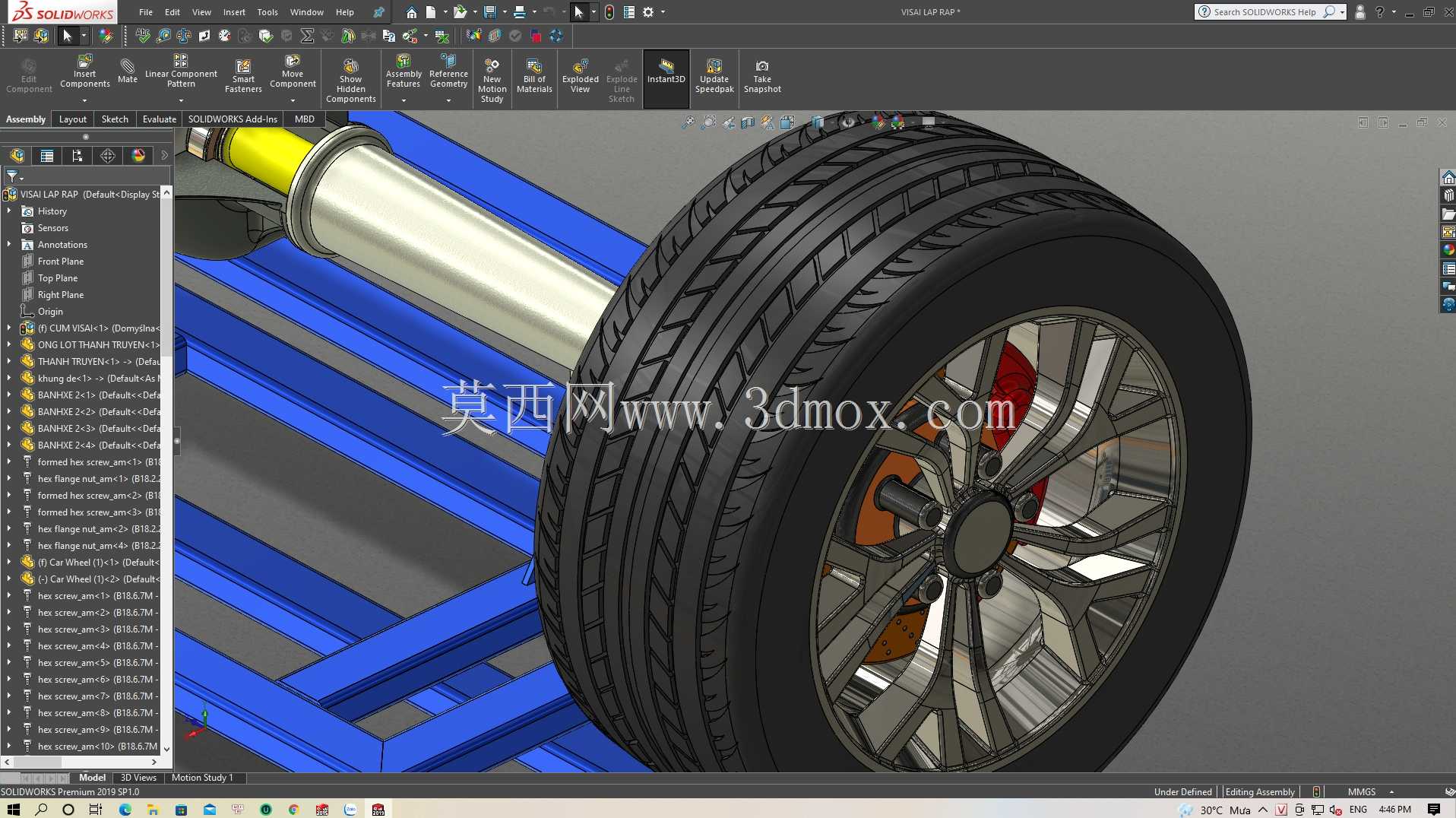

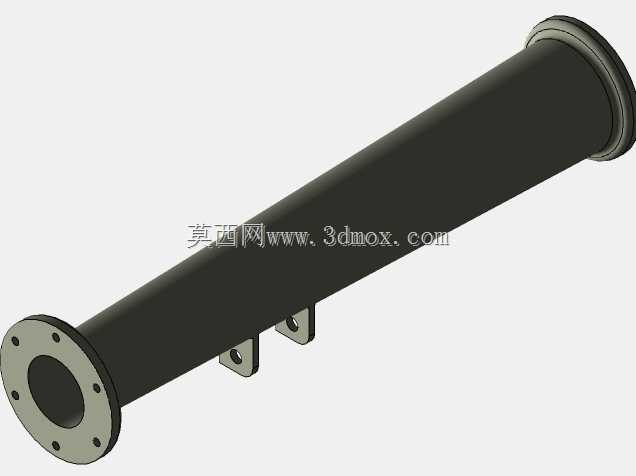

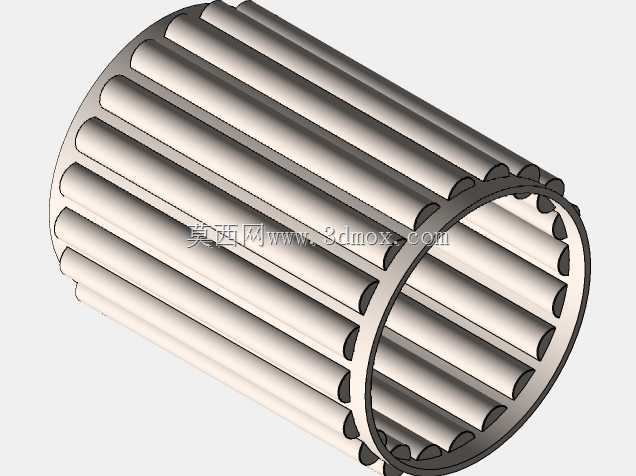

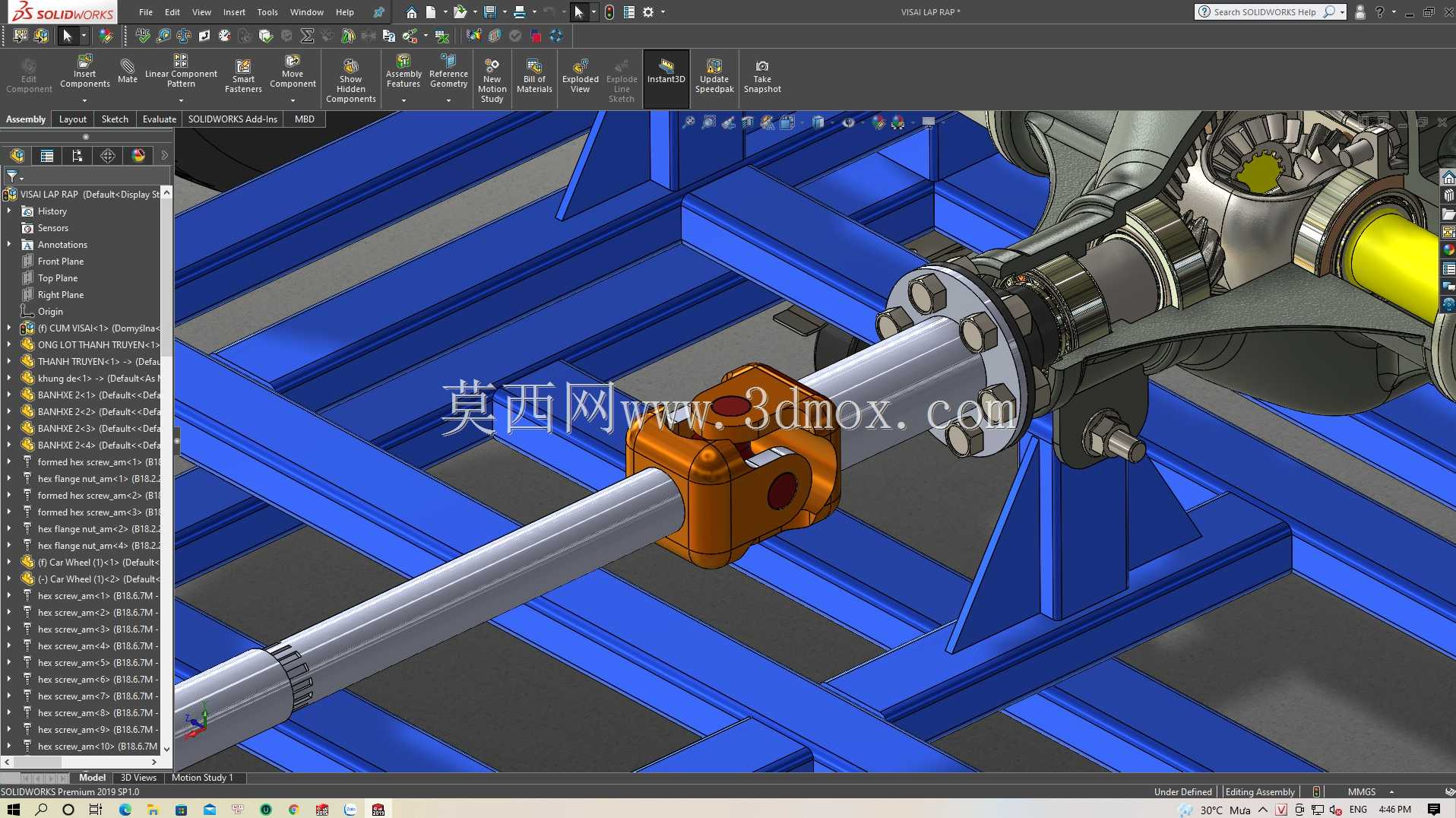

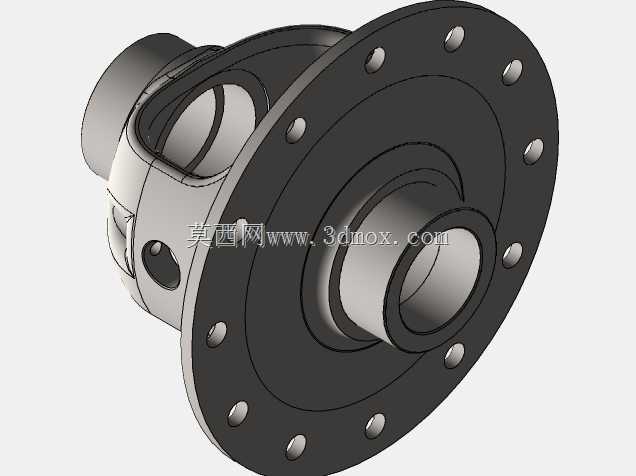

　　经差速器分配到两侧半轴、最终带动车轮转动的完整传递路径，轮边的制动盘、轮毂轴承等细节结构也完整还原，可同步开展制动系统结构认知教学。台架的支撑框架做了受力强化处理，方管的选型经过承重校核，可承受传动部件运转时的动载荷，即使在模拟不同转速工况的测试过程中，框架也不会出现明显共振形变，保证测试数据的准确性。传动轴的中间支撑位置设置了可调式固定座，可根据不同测试需求微调传动轴的安装角度，模拟车辆在不同载荷状态下的底盘传动姿态，适配多车型传动参数的对比测试需求。两侧车轮的安装法兰采用标准轮毂接口，可快速替换不同规格的轮胎组件，满足不同轮径、不同扁平比轮胎的传动匹配测试，无需重新加工连接支座。差速器的固定支座预留了传感器安装位，

　　可直接加装转速传感器、扭矩传感器，采集不同工况下的传动参数，不需要额外对台架进行打孔改装，降低测试准备的工作量。整个台架的边界尺寸经过优化，在完整容纳整套传动系统的前提下，整体宽度控制在常规车间通道的通行范围内，转移过程中不会与通道两侧的设备、工位产生干涉，底部脚轮配置锁止结构，固定工位时可锁定脚轮，避免台架在测试、教学过程中出现移位。
