汽车传动系统干式摩擦离合器结构

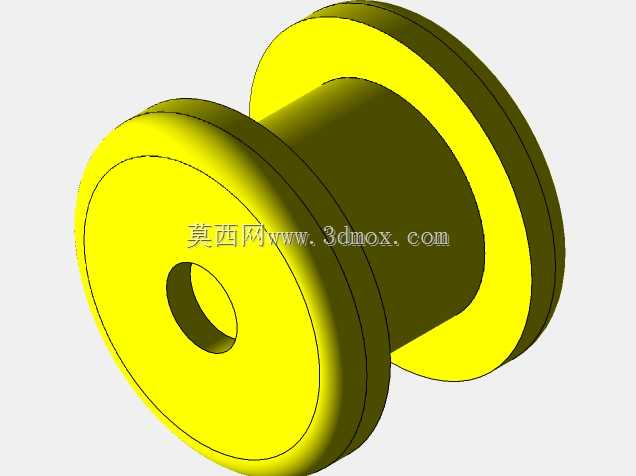

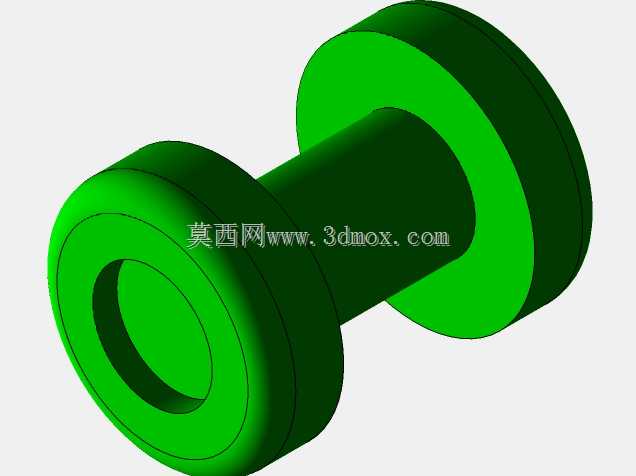

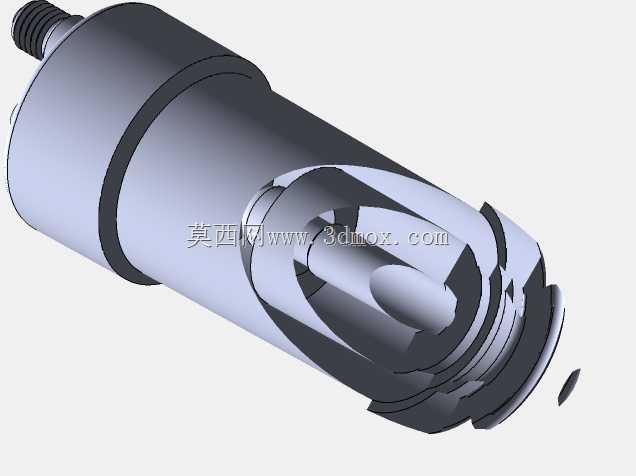

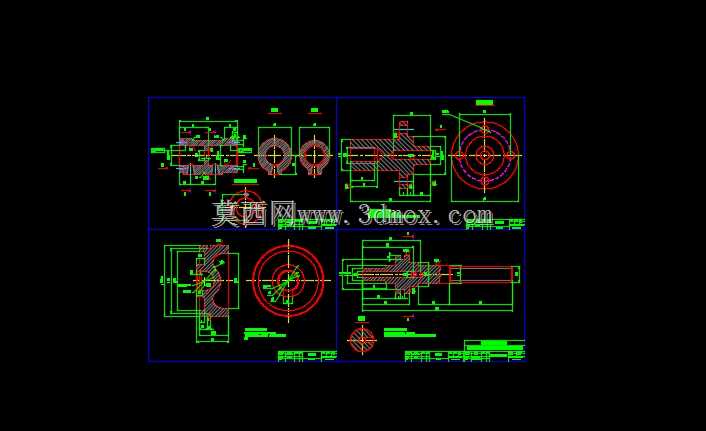

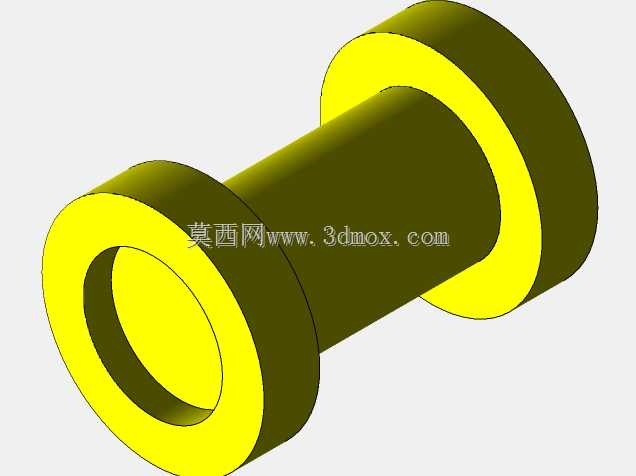

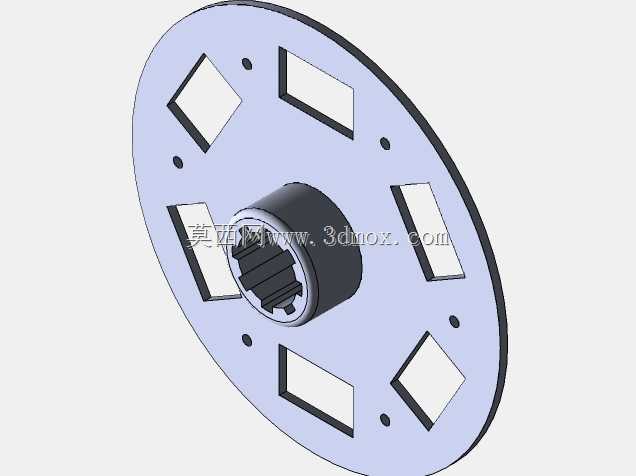

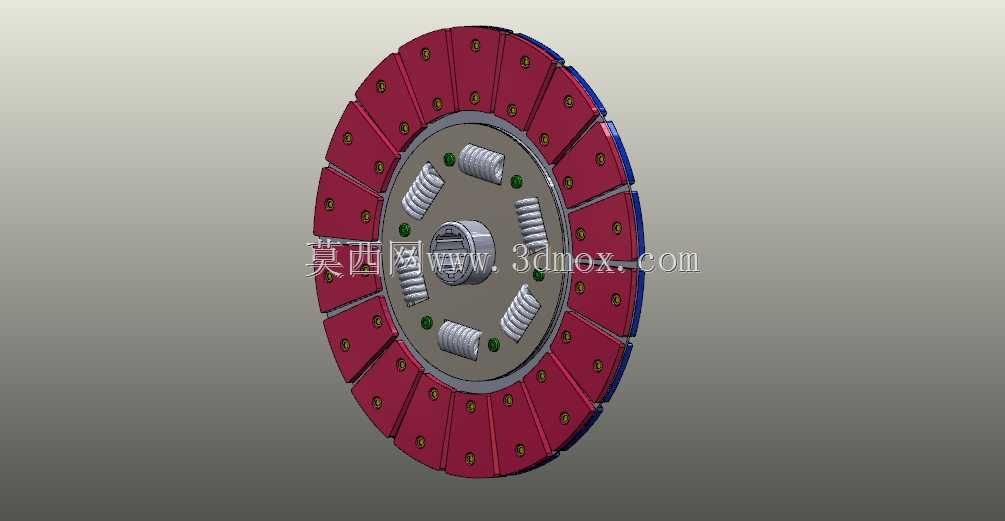

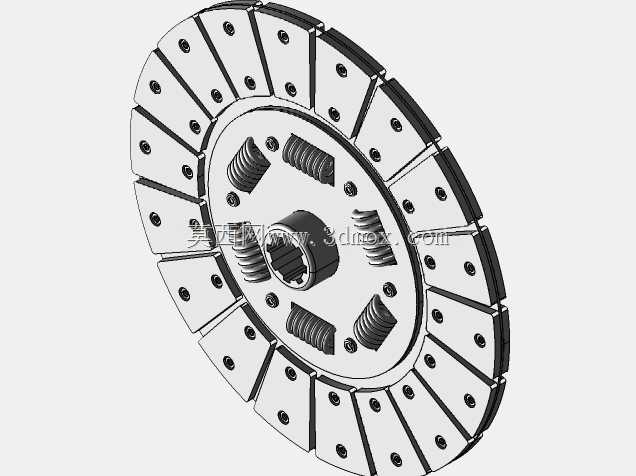

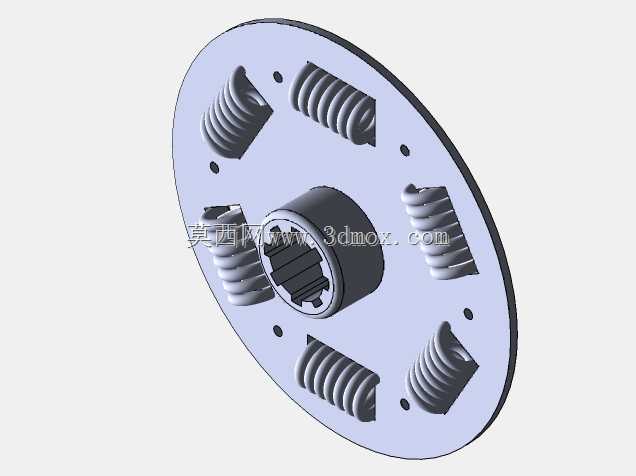

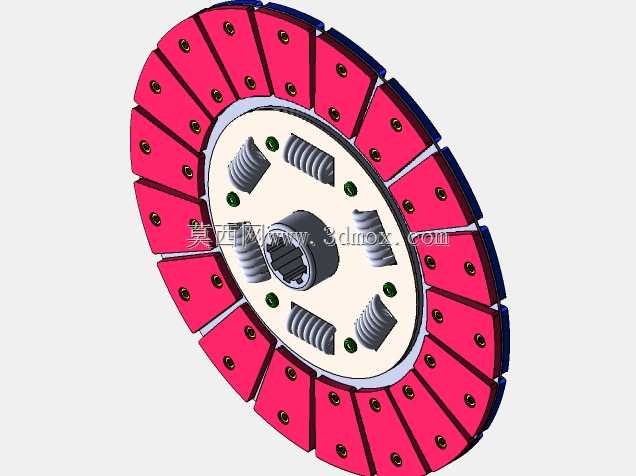

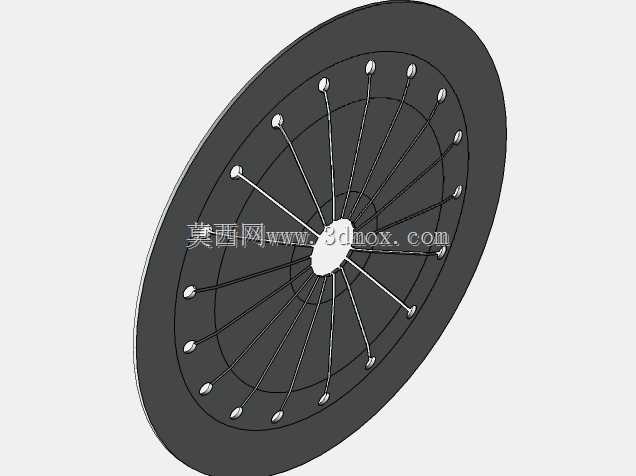

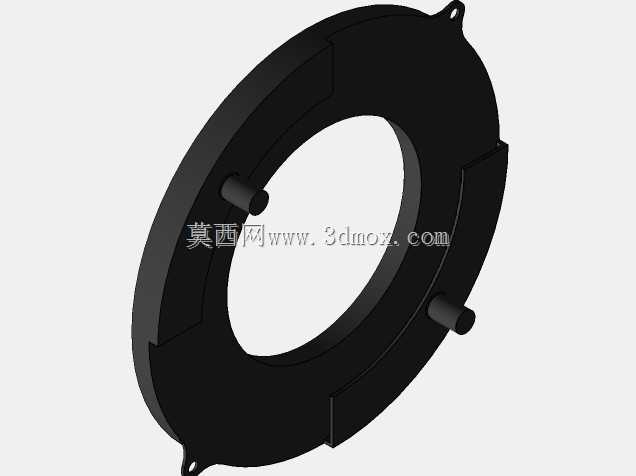

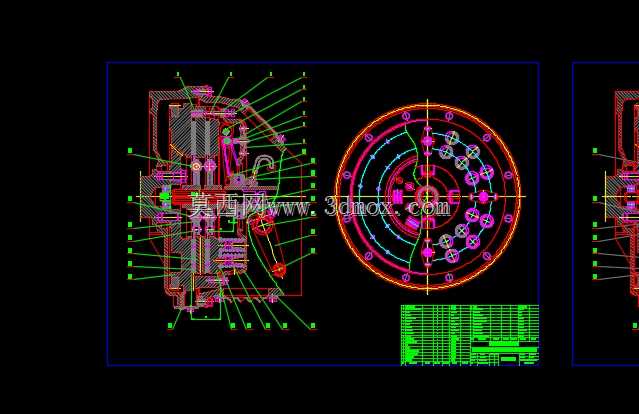

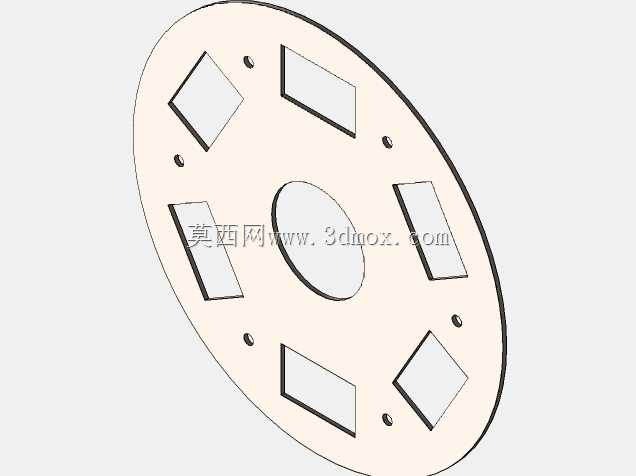

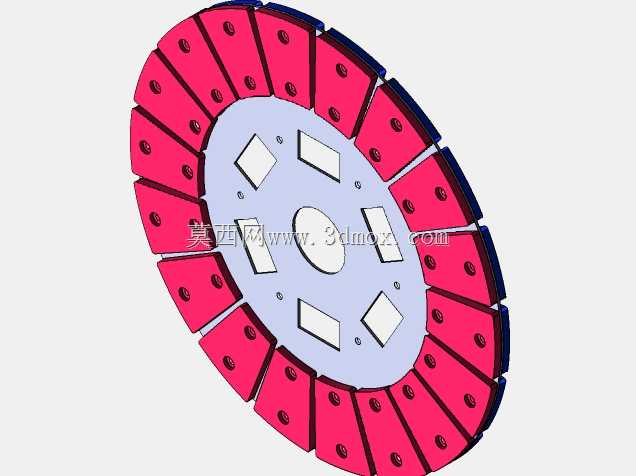

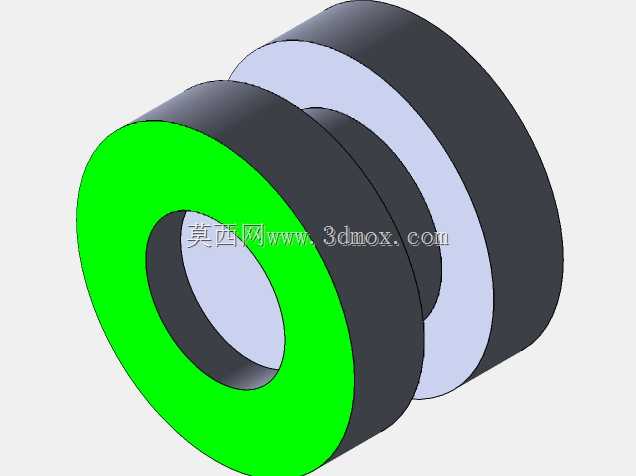

　　这款离合器从动盘总成主要应用于手动挡乘用车辆的传动系统中，布置在发动机飞轮与变速器输入轴之间，承担着动力切断与接合的核心功能，是车辆起步、换挡过程中必不可少的传动部件。从结构设计来看，该模型完整还原了从动盘的核心组成：外圈环形分布的摩擦衬片采用分段式布局，通过铆钉固定在盘毂的钢质基板上，分段式衬片设计能够有效降低工作过程中的热变形量，同时提升摩擦面的散热效率，避免长时间半联动状态下衬片过热导致的摩擦系数衰减。盘芯位置的花键毂与变速器输入轴采用渐开线花键配合，能够保证扭矩传递过程中的同轴度，同时允许从动盘在轴向有小范围的滑动余量，适配离合器分离轴承的动作行程。周向均匀布置的螺旋扭转弹簧是该结构的核心缓冲部件，当动力接合时，

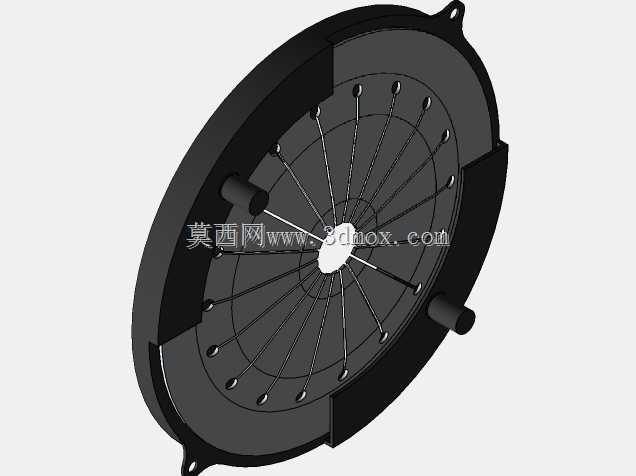

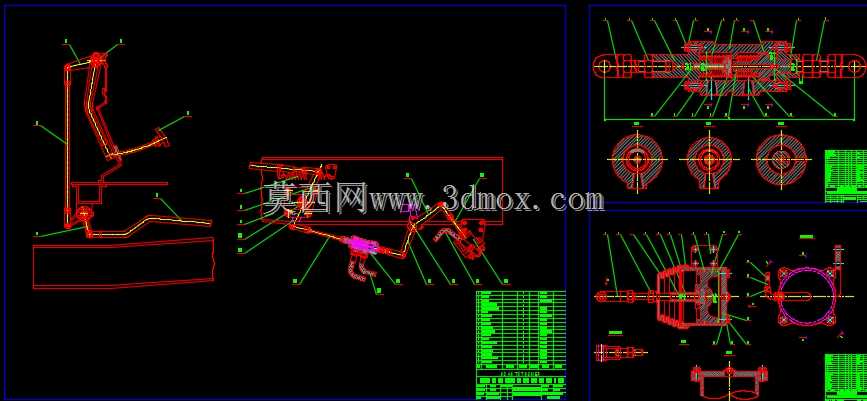

　　弹簧能够吸收发动机输出的扭矩波动，减少传动系统的冲击载荷，避免齿轮啮合面出现硬撞击，提升传动系统的零部件使用寿命。在安装边界设计上，该从动盘的外径尺寸适配常规1.6-2.0L排量乘用车的飞轮安装尺寸，摩擦面的平面度公差控制在0.1mm以内，保证与飞轮、压盘的贴合面积达到90%以上，避免局部接触导致的偏磨问题。盘毂中心的花键参数采用国标渐开线花键设计，齿侧配合间隙控制在合理范围，既保证滑动顺畅，又不会出现传动旷量。实际装车应用中，该结构的离合器能够在驾驶员踩下踏板时，通过分离轴承推动压盘膜片弹簧，使从动盘与飞轮脱离接触，彻底切断发动机向变速器的动力传输，实现平顺换挡；松开踏板时，压盘将从动盘压紧在飞轮端面上，

　　依靠摩擦力将发动机扭矩传递至变速器，驱动车辆行驶。建模过程中对各部件的装配关系做了完整还原，包括摩擦片铆钉的位置、扭转弹簧的预压缩量、盘毂与阻尼片的配合间隙都做了1:1的参数还原，能够直接用于传动系统的运动仿真、结构受力分析，也可作为离合器结构教学的演示模型，帮助设计人员理解从动盘的扭矩传递路径、缓冲减震原理以及各部件的装配逻辑。在实际选型匹配中，该结构的从动盘需要根据发动机最大输出扭矩、飞轮安装尺寸、变速器输入轴花键参数做适配调整，摩擦衬片的材质可根据使用场景选择石棉基、半金属或者陶瓷复合材料，不同材质的摩擦系数、耐温性能、磨损率存在差异，对应不同的使用工况需求。
