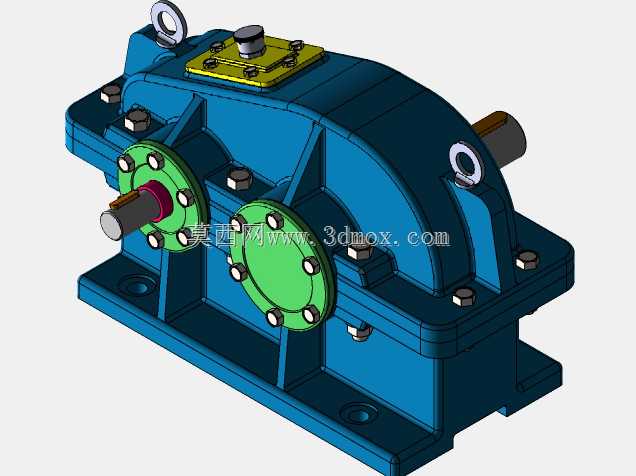

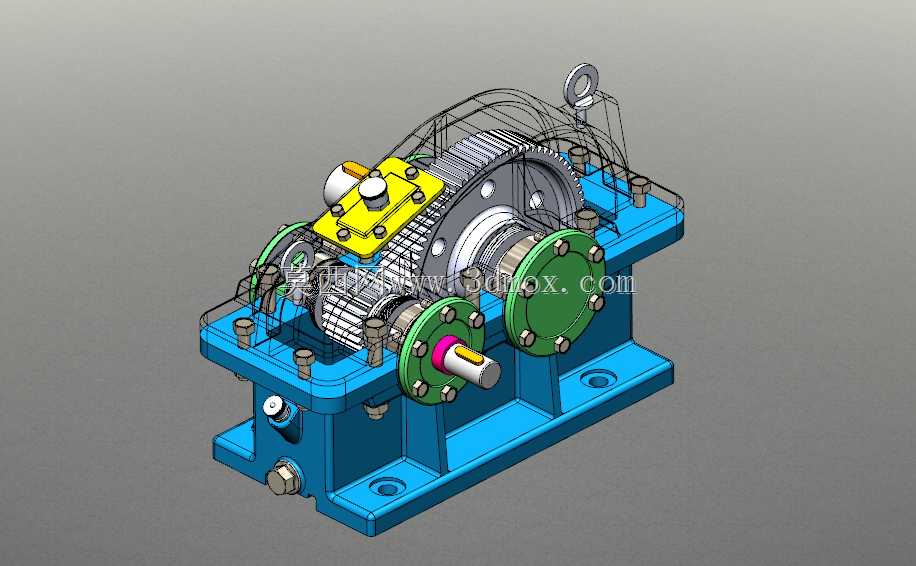

单级圆柱齿轮箱式减速传动装置结构

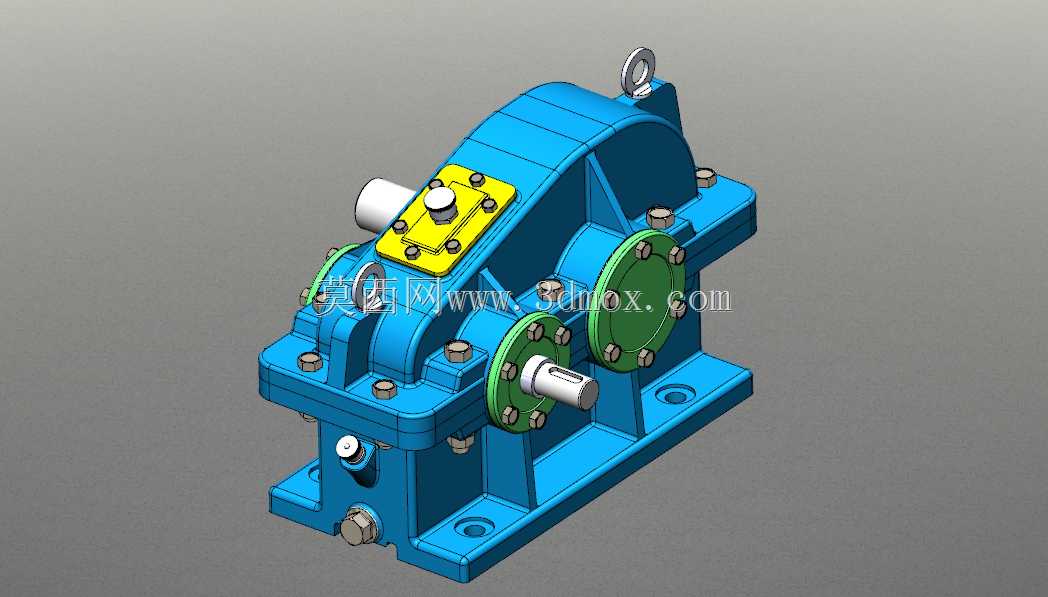

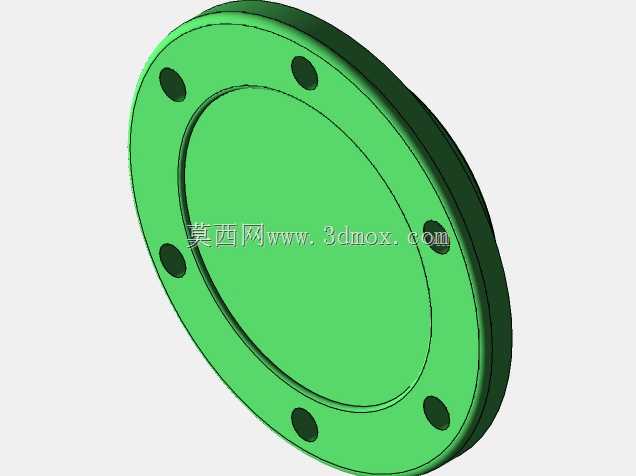

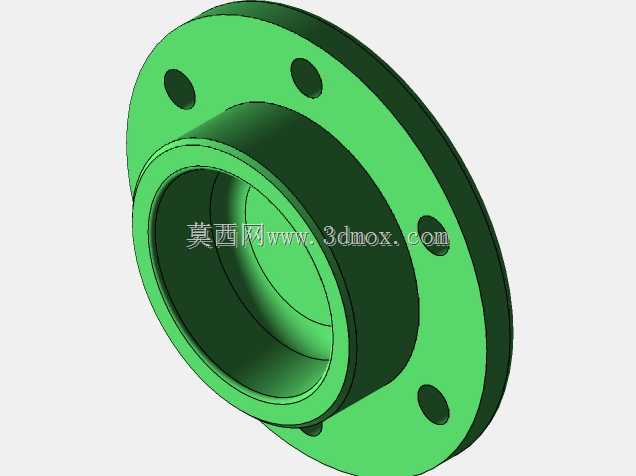

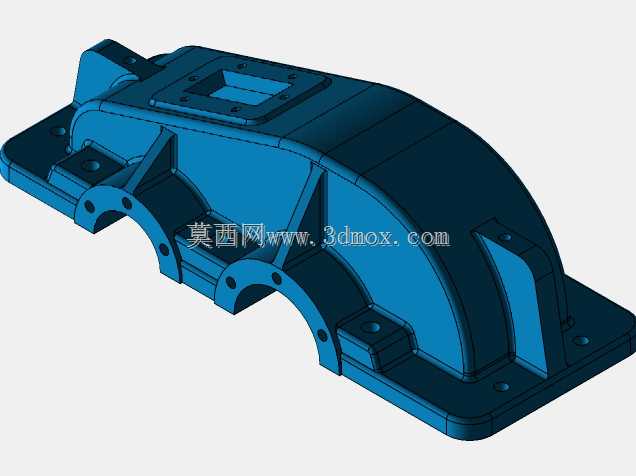

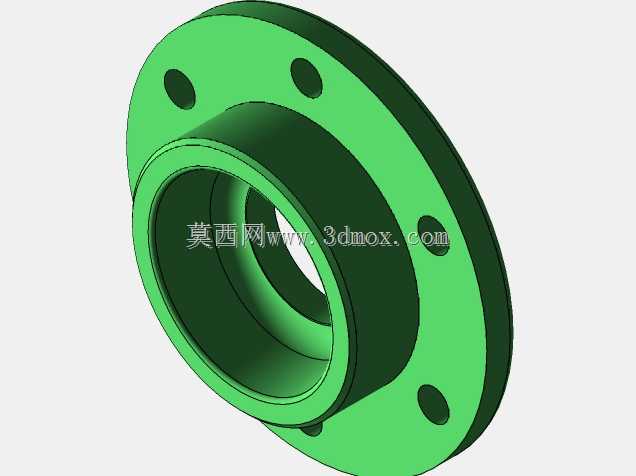

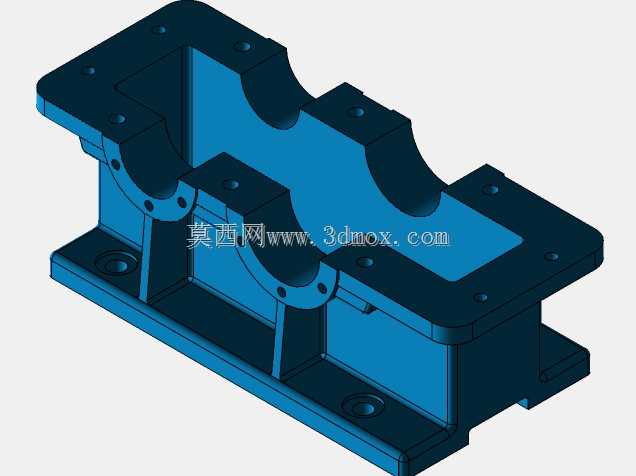

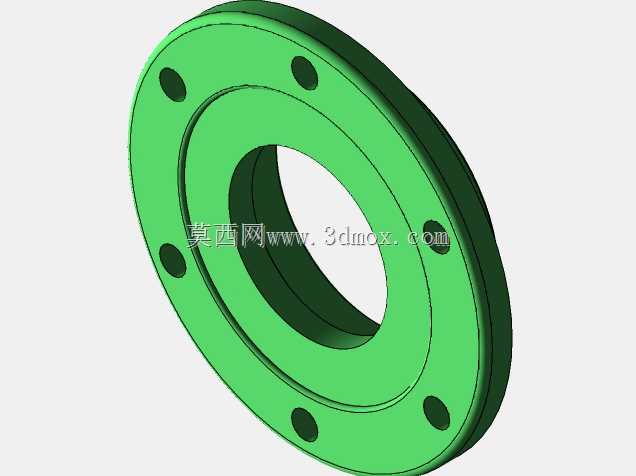

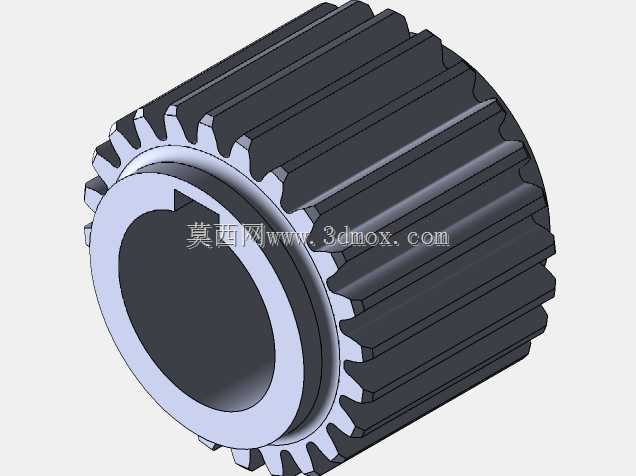

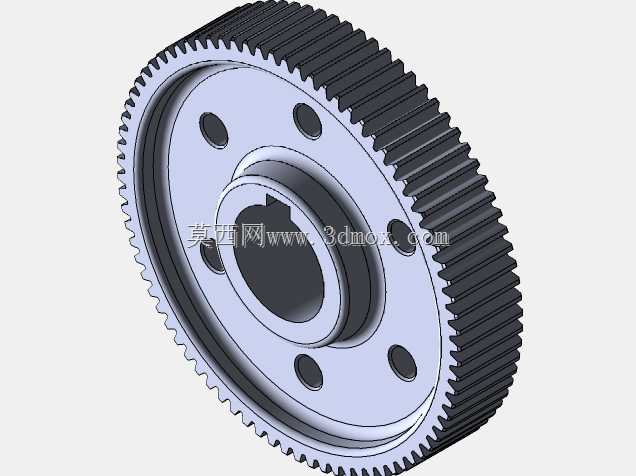

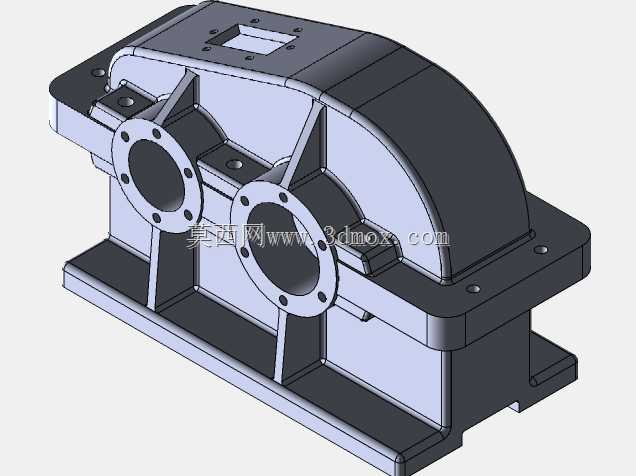

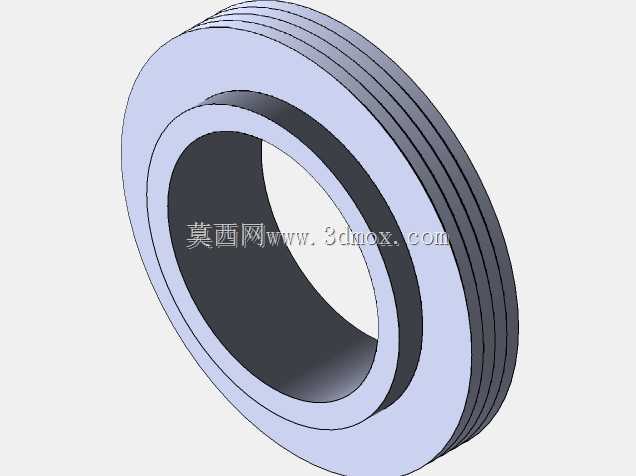

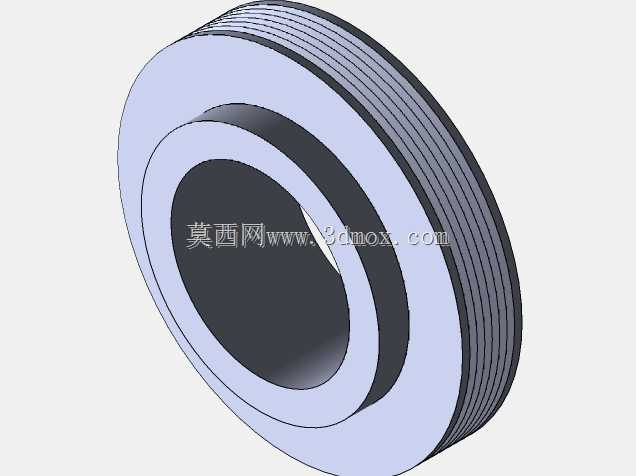

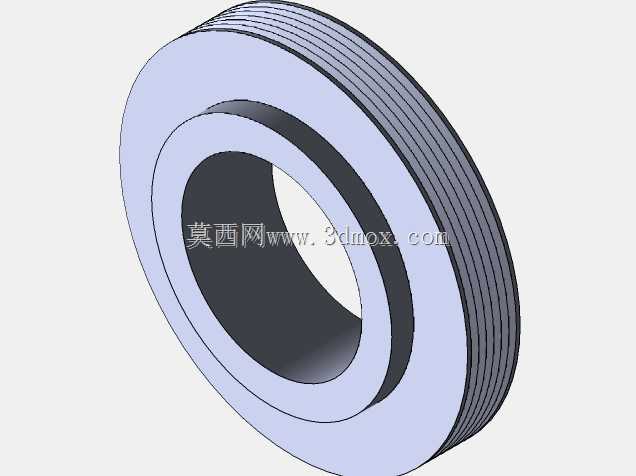

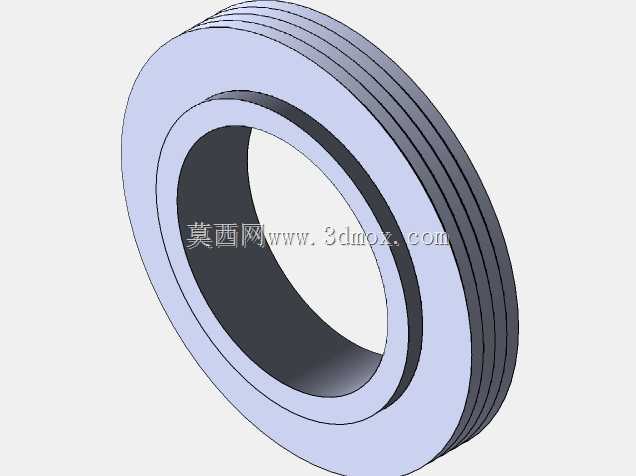

　　这款箱式减速装置主要面向中小功率的工业传动场景，常见于输送线驱动、小型工装进给、轻工设备动力匹配等工况，核心作用是将原动机输出的高转速低扭矩动力，转换为适配作业端需求的低转速高扭矩输出，同时通过刚性箱体结构为内部传动副提供稳定的支撑与防护。从结构设计来看，整体采用剖分式铸铁箱体作为承载基体，底座预留了四个对称布置的安装沉孔，安装时可通过螺栓直接固定在设备机架的安装平面上，安装边界规整，不需要额外设计复杂的转接支架，适配常规的工业安装基面。输入轴与输出轴采用平行轴布置，轴端伸出位置设计了端盖密封结构，可避免运行过程中润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损传动零件。内部传动核心为直齿圆柱齿轮副，

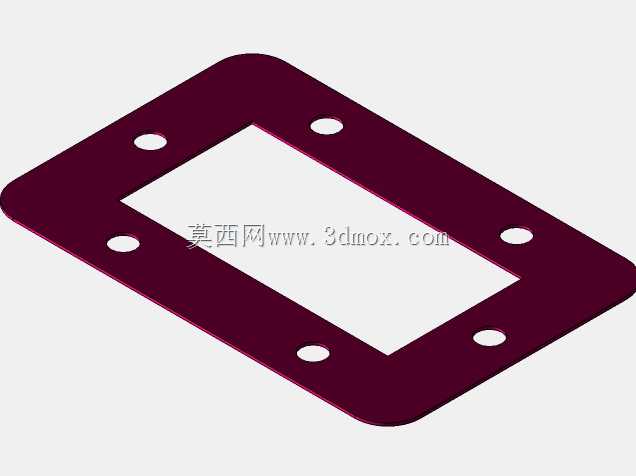

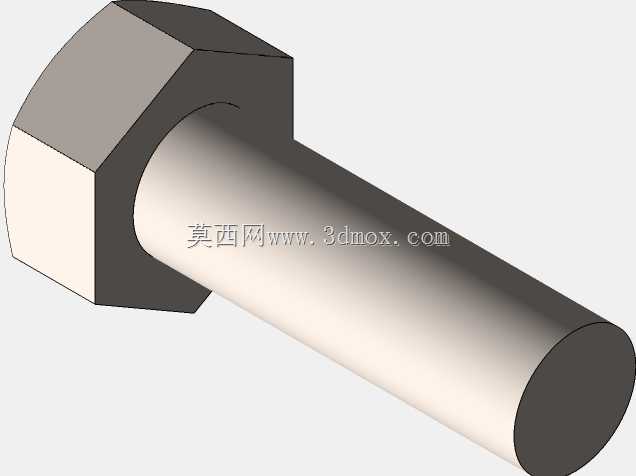

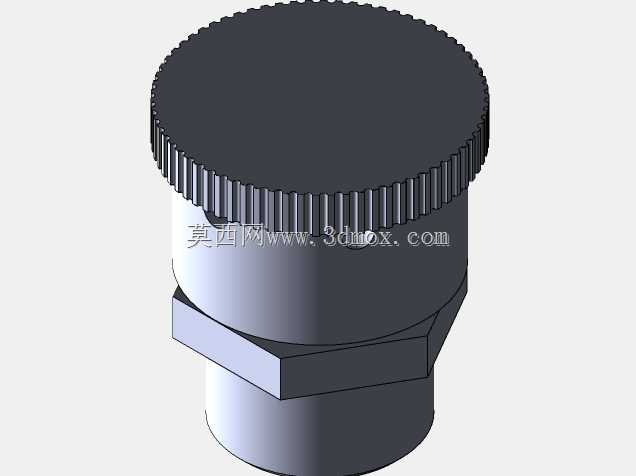

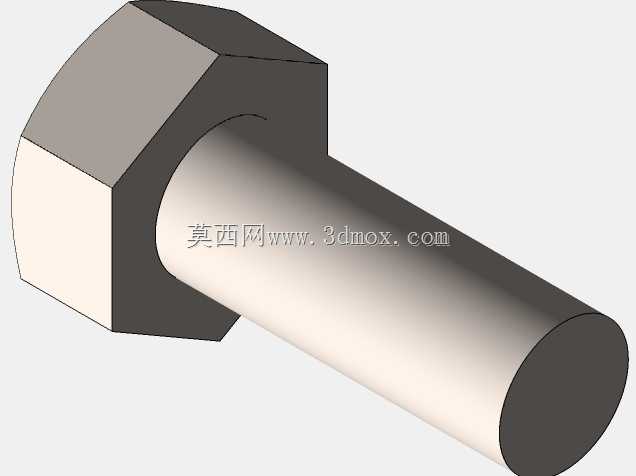

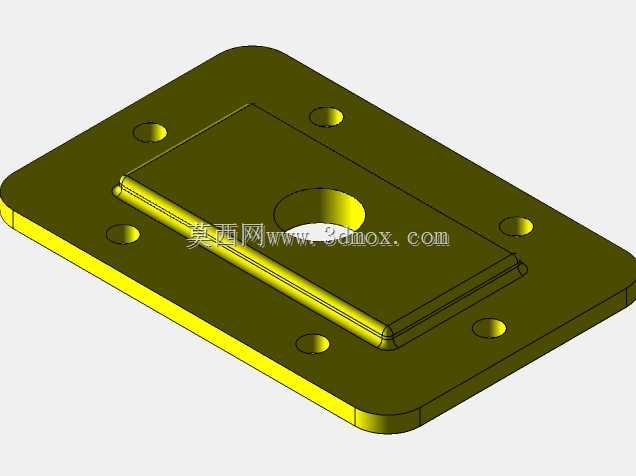

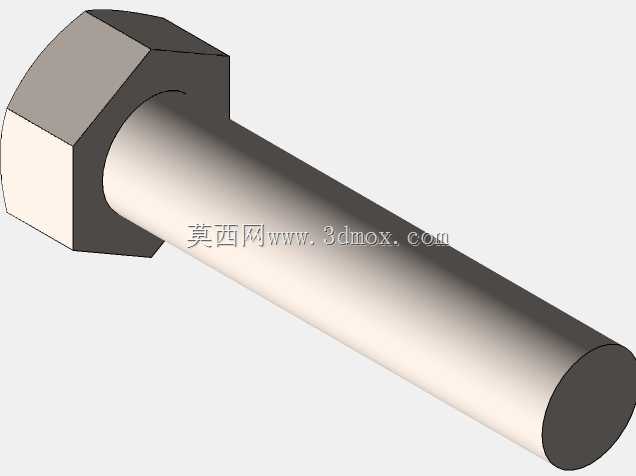

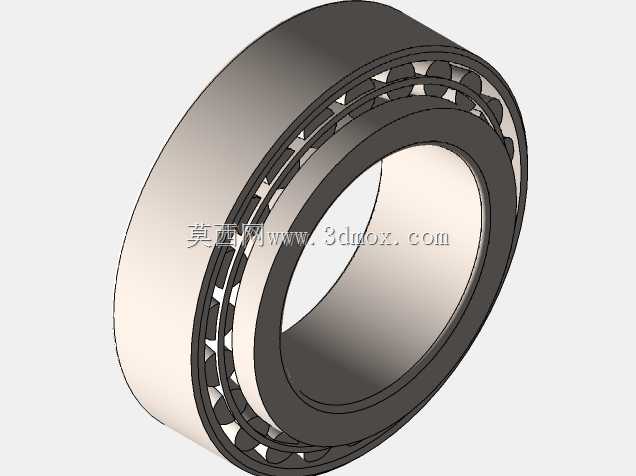

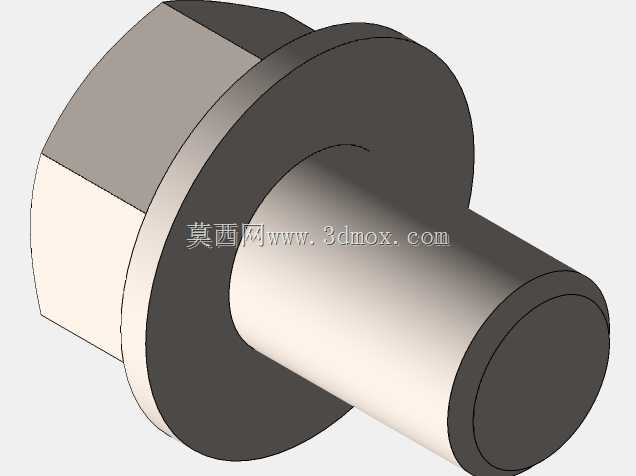

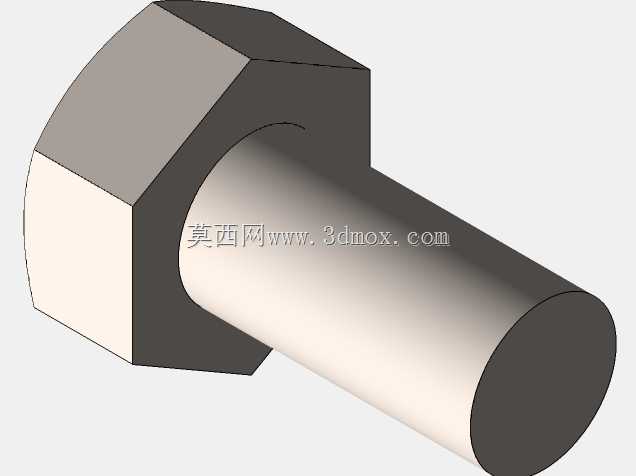

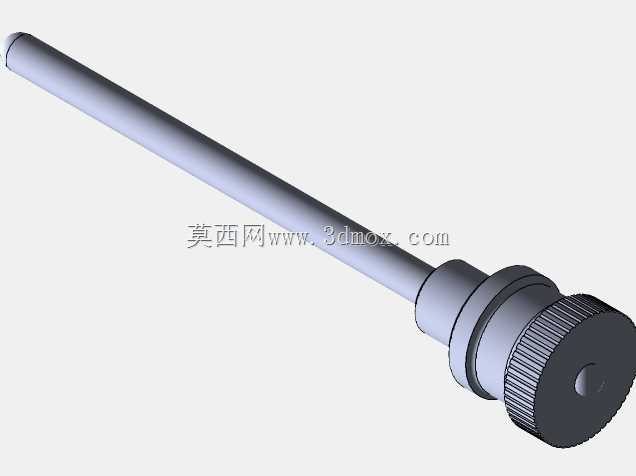

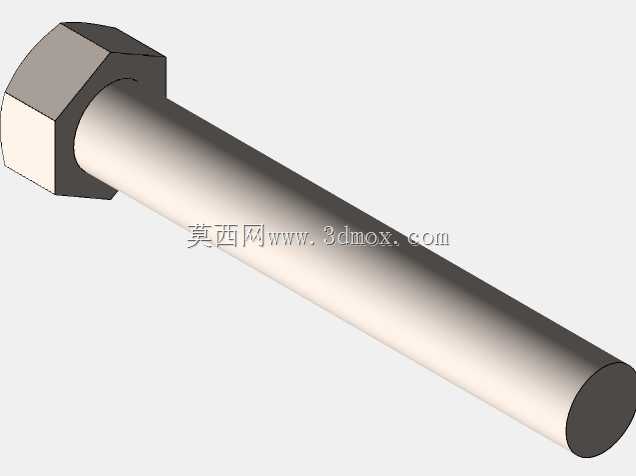

　　齿轮参数匹配常规的6级传动精度要求，啮合侧隙经过合理设计，既可以保证传动过程的平稳性，也能补偿加工与装配过程中产生的微小误差，避免运行卡滞。箱体顶部设置了透气塞与观察盖板，透气塞可以平衡箱体内外气压，避免长时间运行后内部温度升高导致压力过大出现渗油问题，观察盖板则可以在不拆解整机的情况下，快速检查齿轮啮合状态、润滑油液位，降低日常维护的工作量。箱体侧面预留了油位观察与放油螺塞位置，日常换油时不需要抬升整机，直接拧开放油螺塞即可排空箱内旧润滑油，操作便捷。设计过程中充分考虑了装配工艺性，所有轴承安装位都设计了合理的装配倒角，端盖与箱体的连接螺栓采用统一规格，减少装配时的工具更换频次，同时齿轮、轴类零件都做了减重与应力优化，

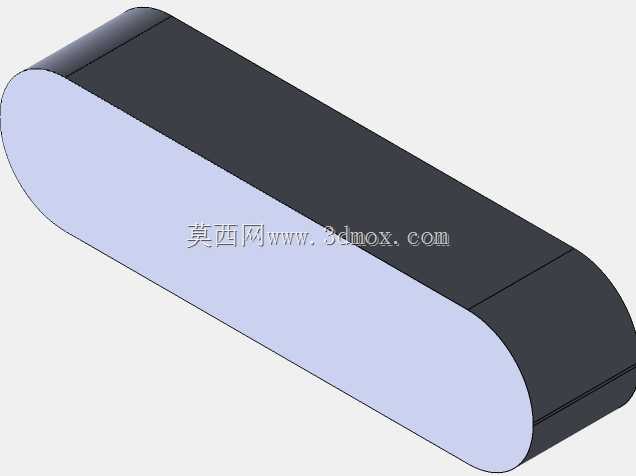

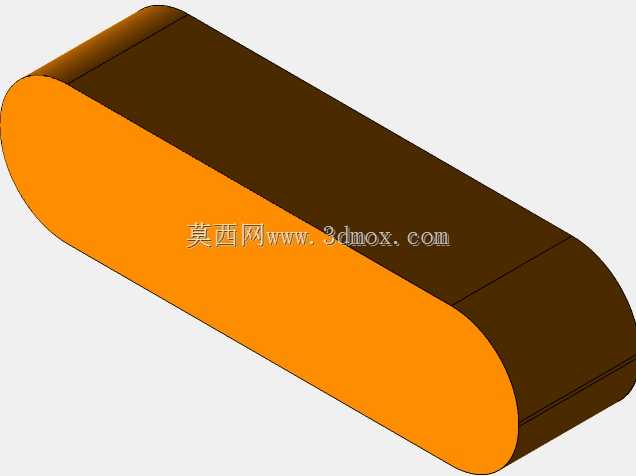

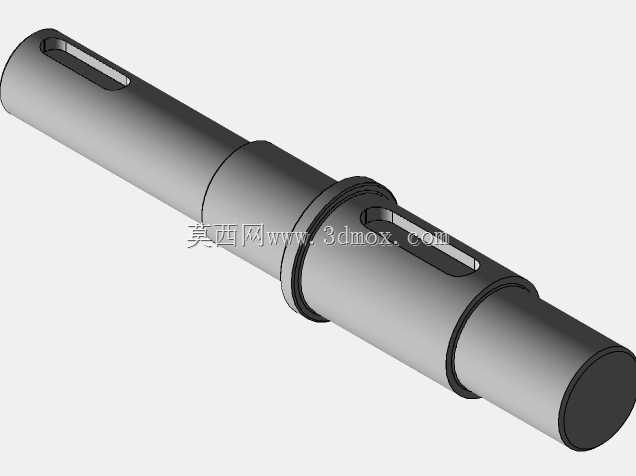

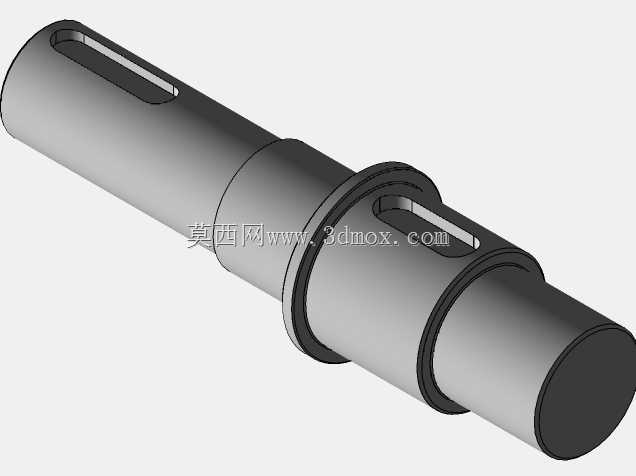

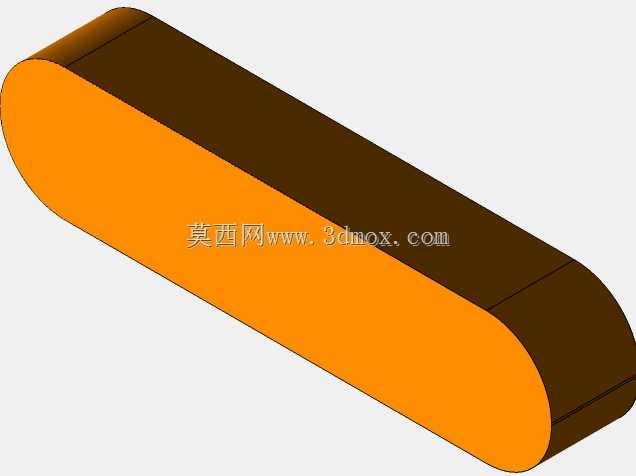

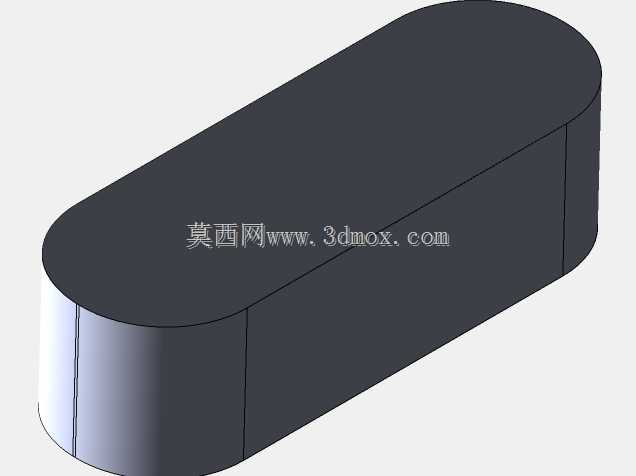

　　在保证结构强度满足额定载荷要求的前提下，尽可能降低整机自重，减少安装时的承重负担。轴端的键槽尺寸符合通用传动件的配合标准，可以直接匹配标准联轴器、带轮等外接传动零件，不需要额外做轴端改造，能够快速对接不同类型的动力输入与作业输出端，适配多类轻工、输送、小型加工设备的动力改造与配套需求。
