台架式丰田车辆冷却系统实训装置

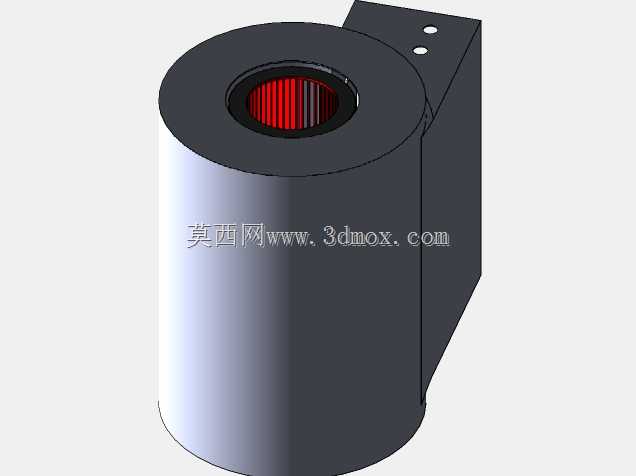

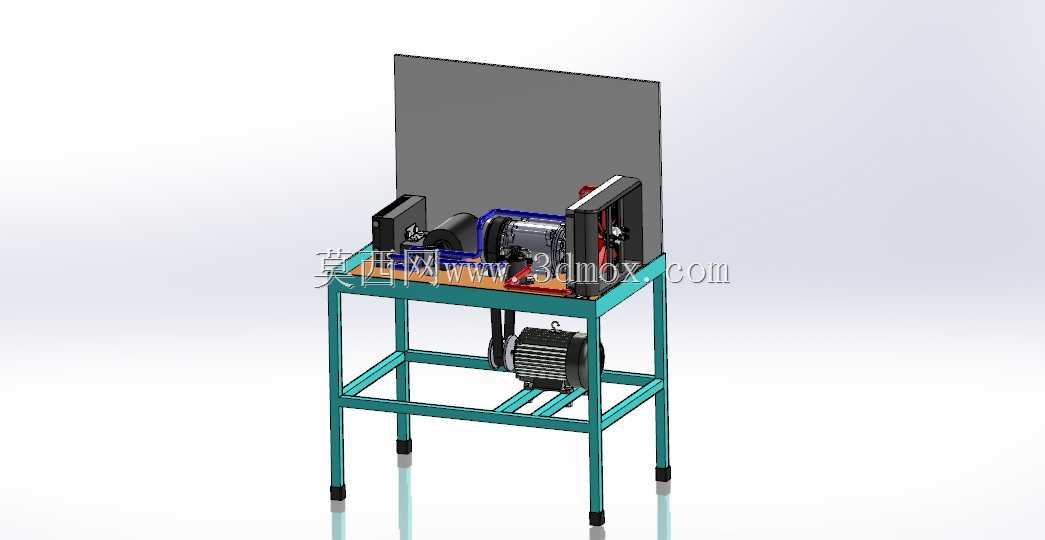

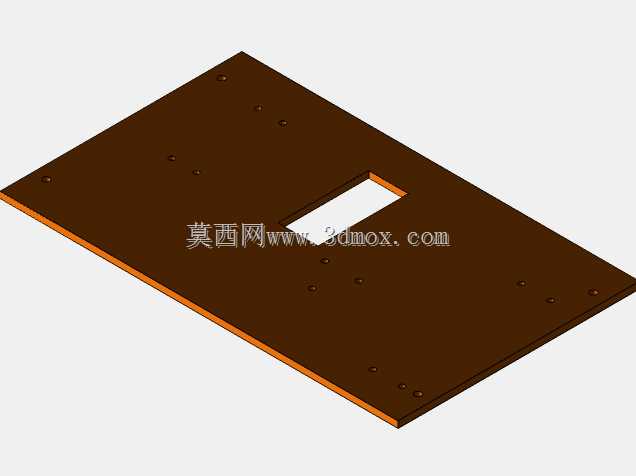

　　这套台架式冷却系统装置，主要面向汽车维修教学、零部件性能验证场景搭建，把实车搭载的冷却循环核心部件从机舱布局中独立出来，固定在标准化方管焊接台架上，方便观察管路走向、部件联动关系，也能直接开展循环通路检测、散热效率调试、故障模拟排查等实操项目，不用依托整车台架就能完成冷却系统全流程的实训与测试工作。整套装置的台架采用40*40规格的冷轧方管焊接成型，底部加装可调防滑脚杯，整体安装边界控制在长1200mm、宽800mm、台架工作面高度750mm的范围内，后方预留的立式挡板用来固定线路标识、部件铭牌，台架下层预留的安装位用来固定驱动电机，模拟发动机动力输出带动水泵运转的工况，和实车的动力传递路径保持一致。从功能设计上看，

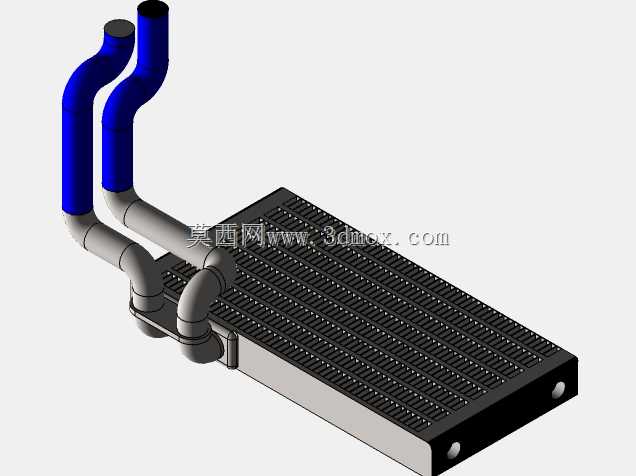

　　装置完整还原了丰田车型冷却系统的循环逻辑：包含水泵、散热器、节温器、冷却管路、膨胀水箱、电子风扇等核心部件，管路接口完全匹配实车装配尺寸，可直接替换同规格量产车部件开展测试。设计时特意把原本被机舱覆盖件遮挡的管路、接头、阀件全部外露，没有设置多余的遮挡结构，操作者可以从任意角度观察冷却液在大小循环切换时的流向变化，也能快速对接压力表、温度传感器，采集不同转速下的系统压力、进出水口温度、散热效率等核心参数。在结构布局上，驱动单元布置在台架下层，通过带传动连接上方的水泵主轴，既模拟了实车曲轴驱动水泵的传动比，也避免运转部件外露带来的安全隐患；散热器倾斜固定在台架后侧的安装位，和实车的安装倾角保持一致，

　　保证散热气流的流通路径和实车工况匹配；所有管路的固定卡扣位置、弯曲半径都参考实车装配规范，不会出现过度弯折导致流阻增大的问题，台架边缘预留的多个安装孔位，还可以根据实训需求加装故障模拟阀、漏点检测接头，拓展不同的教学测试场景。这套装置既可以作为职业院校汽车维修专业的实训教具，也能供冷却系统零部件生产企业做新品性能验证的基础台架，所有部件的安装公差都控制在量产车装配要求范围内，不会因为台架改装改变冷却系统本身的工作特性，测试获取的数据可以直接对标实车工况参考使用。
