注塑模具热流道衬套结构设计

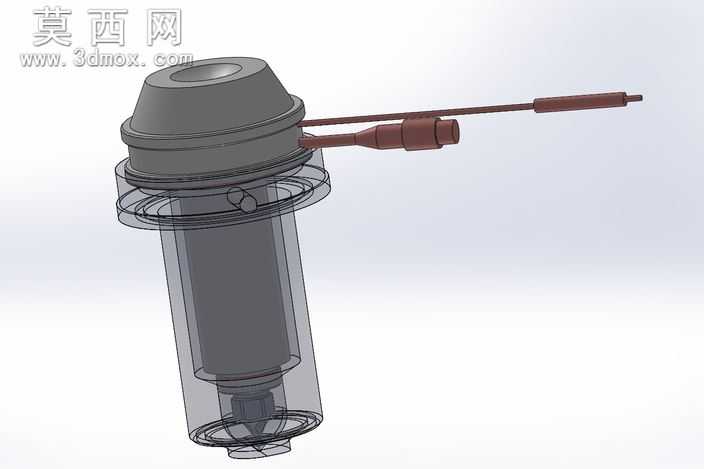

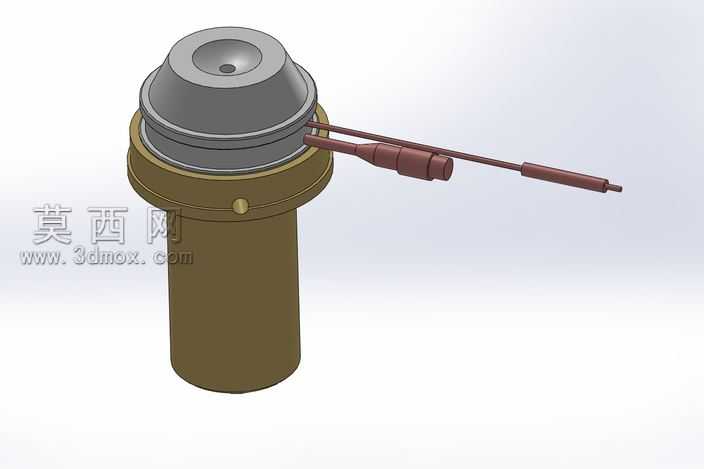

本模型为注塑模具配套的热流道衬套组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循热流道系统的通用设计规范，对各部件的装配公差进行了预设，确保各组件之间的配合精度符合实际生产装配要求。模型整体分为主体衬套基座、顶部浇口成型端、侧置加热测温组件三个核心部分，主体基座采用圆柱式结构设计，外壁设置定位凸点用于模具内部的安装固定，内壁预留加热元件的安装空间，保证热量可以均匀传导至浇口位置。顶部浇口端采用阶梯式嵌套结构，不同直径的台阶分别对应嘴芯定位、封胶配合、模具贴合的功能，端面的中心小孔为注塑熔料的出料通道，孔径尺寸根据常规注塑流量参数进行设计，可适配多数通用热塑性塑料的注塑成型需求。侧置的加热组件采用细长杆式结构，外部设置防护套与接线端，建模时还原了加热元件与衬套主体的插接配合结构，可直观展示加热组件的安装位置与走线方向。材质渲染方面，主体衬套基座采用耐高温模具钢的金属棕褐色材质，顶部浇口部件采用抛光模具钢的银灰色金属质感，侧置加热组件采用耐热合金钢的深棕材质，不同部件的材质区分清晰，可直观分辨各组件的功能分区。设计过程中充分考虑了热流道衬套的实际使用需求，在保证结构强度的前提下优化了热量传导路径，减少热量不必要的损耗，同时各部件均采用可拆分式建模结构，方便后续根据不同的注塑模具规格调整尺寸参数，也可用于热流道系统的装配教学、模具方案演示等场景，整体结构无冗余设计，所有特征均对应实际生产中的加工与装配需求，可直接导出工程图用于生产加工参考。
