螺母注塑成型模具三维结构设计

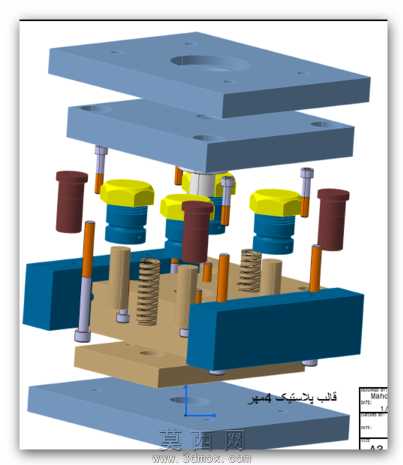

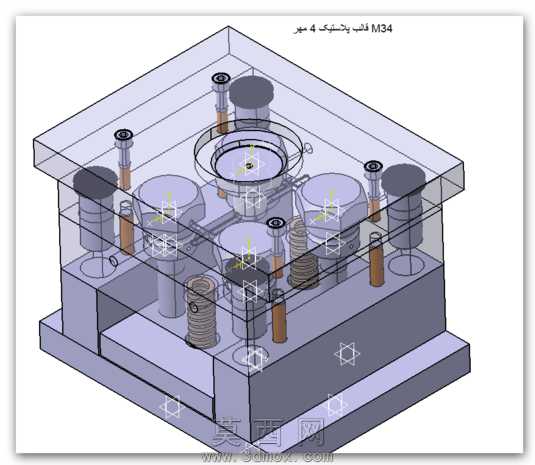

本套螺母注塑模具采用三维建模软件完成全参数化结构设计，整体为一模多腔的标准两板模结构布局，建模过程中严格遵循注塑模具设计规范，对各零部件进行分层级装配与干涉校验，确保合模、开模动作路径无冲突。模型采用半透明渲染方式展示内部结构，可清晰观察到模具的分层构造：上层定模部分设置有定位圈、主流道衬套，对应浇注系统的主进料通道，分流道采用平衡式布局设计，保证各型腔进料均匀一致，避免成型后螺母件出现填充不足、飞边、收缩不均等质量缺陷。动模部分集成了多组成型型芯，精准对应螺母的内螺纹结构与外形轮廓，型芯周边均匀布置复位杆与导柱导套组件，导柱导套采用高精度配合公差设计，保障每次合模的定位精度，避免型腔错位导致的产品报废。模具内部设置有螺旋式冷却水道，环绕各成型型腔布置，可在注塑过程中实现均匀快速冷却，缩短成型周期，提升生产效率。顶出机构采用推杆与弹簧复位结合的设计，开模后可平稳将成型完成的螺母制品从型芯上顶出，避免顶出过程中制品出现变形、顶白等问题。建模过程中对各零部件赋予了差异化的材质属性，金属模板采用磨砂钢材质感，导柱、推杆等运动部件采用亮面金属材质，弹簧部件做了螺旋纹理的细节还原，冷却水道、流道部分采用半透明材质区分，整体渲染效果层次分明，可直观展现模具的内部构造与工作逻辑。设计过程中充分考虑了螺母作为紧固件的尺寸精度要求，对成型型腔的尺寸做了合理的收缩率补偿，确保注塑成型后的螺母尺寸符合公差要求，同时兼顾了模具的加工工艺性与装配便利性，各零部件均设置了合理的拔模斜度与装配倒角，降低后续加工与装配的难度。
