手动螺旋压紧式管类工件夹持工装

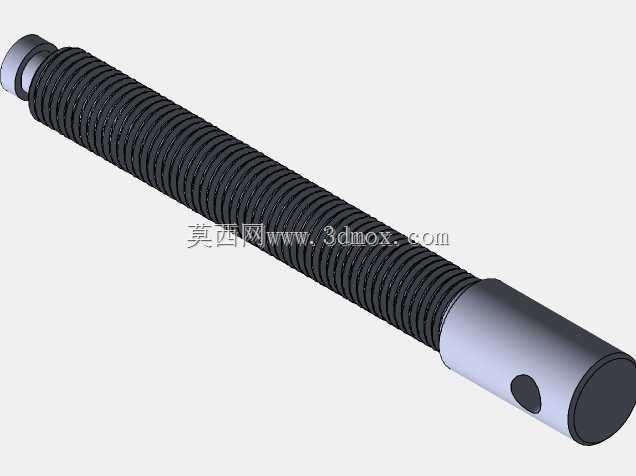

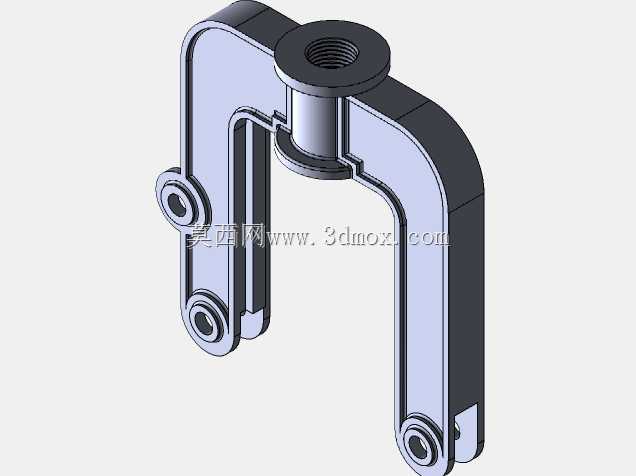

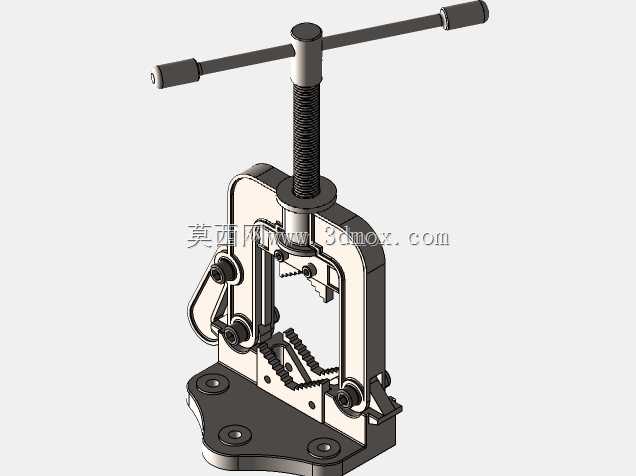

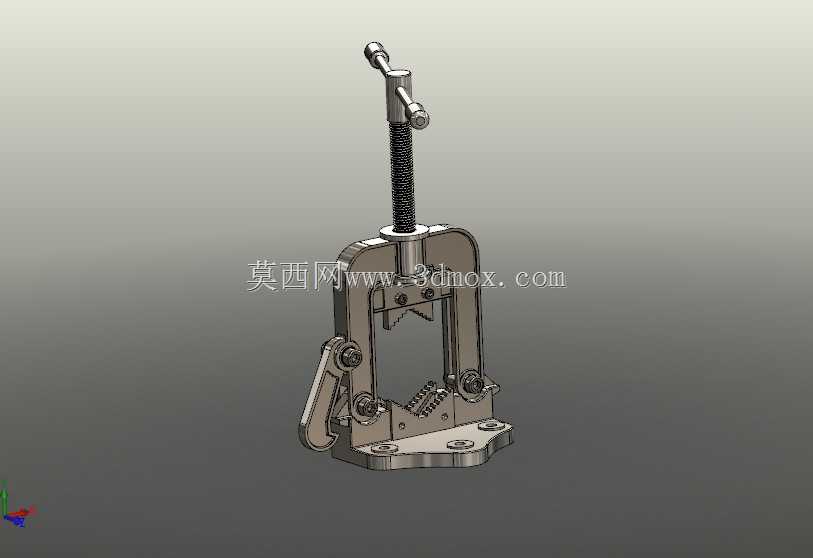

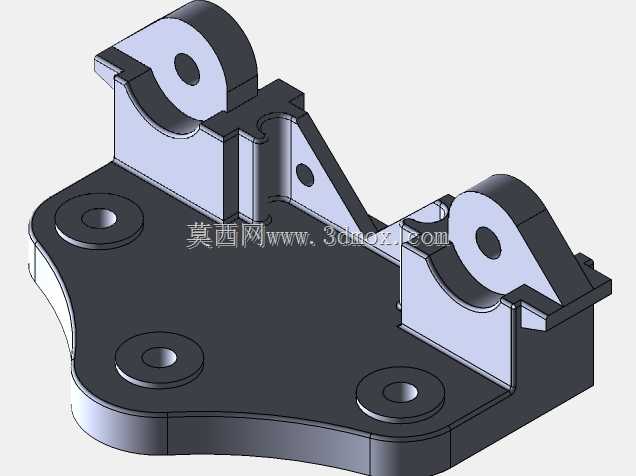

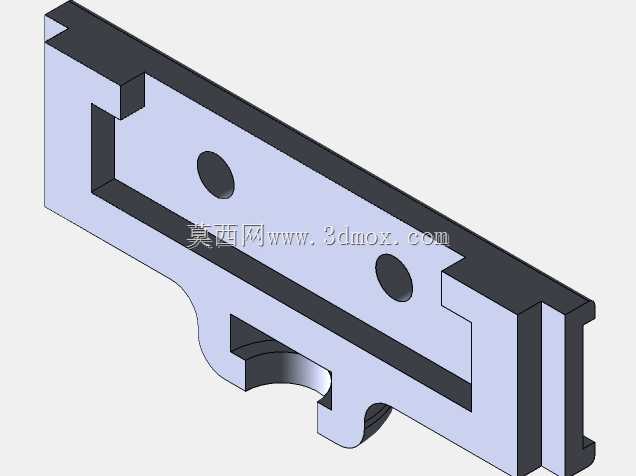

　　这款手动螺旋压紧式夹持工装，主要面向小批量管材、棒材类工件的现场加工、装配、检测场景使用，在五金维修、小型机加工工位、管路预装作业中，能够为圆柱类工件提供稳定的夹持定位，避免工件在锯切、打磨、套丝、接头装配过程中出现偏移、晃动的问题。从结构设计逻辑来看，整体采用立式C型开式框架，底部设置带安装孔的法兰式底座，可通过螺栓直接固定在工作台面或者临时工位架上，底座安装孔的孔距适配常规钳工台的T型槽间距，不需要额外加工过渡连接板就能完成固定，安装边界控制合理，不会占用过多工位操作空间，整体高度适配操作人员站姿作业的操作高度，不需要过度抬臂或者俯身就能完成压紧操作。核心压紧结构采用梯形传动丝杠，顶端设置T型转动手柄，

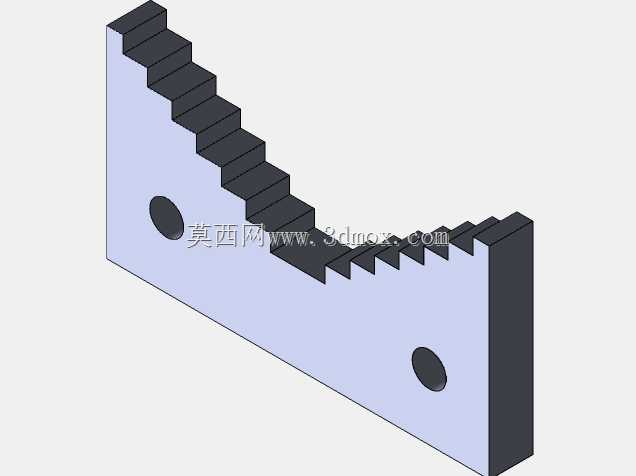

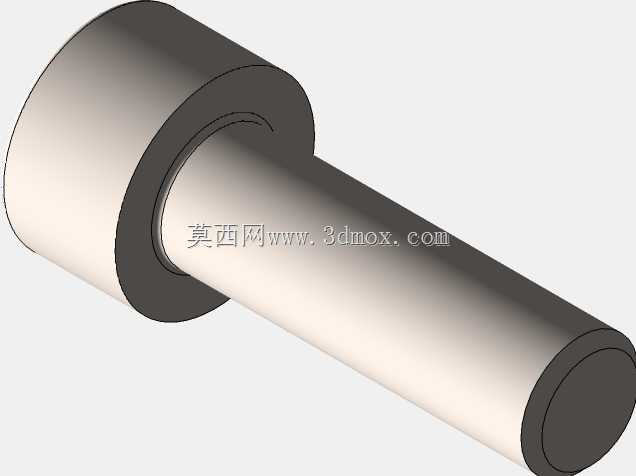

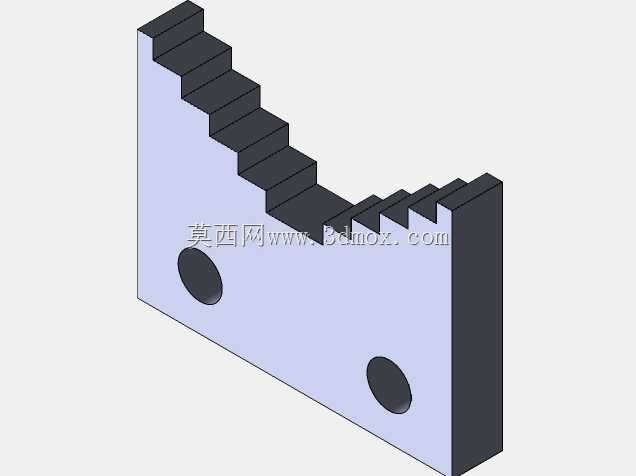

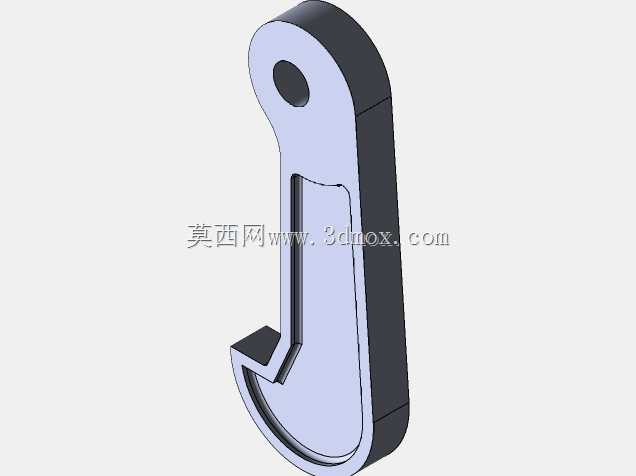

　　操作人员单手就能转动手柄施加压紧力，梯形丝杠具备自锁特性，压紧到位后不会因为作业过程中的振动出现松脱，不需要额外增加锁止结构，简化了整体结构的零件数量，降低了后期维护的成本。丝杠下端的压头配合底座上的V型定位槽，能够自适应不同直径的圆柱类工件，V型槽的齿形防滑面可以增大与工件表面的摩擦力，针对表面光滑的金属管、硬质塑料管都能提供足够的夹持摩擦力，不会出现工件打滑转动的情况。框架侧边设置的快速扳动锁紧结构，可在工件放置到位后先快速预紧，再通过螺旋机构施加最终压紧力，减少了丝杠空行程的转动时间，提升工位操作的效率，相比纯螺旋压紧的同类型夹具，单件工件的装夹时间能够缩短近四成。所有铰接转动位置都配置了耐磨衬套，

　　长期反复使用不会出现铰接孔磨损导致的间隙过大问题，压紧压头采用可更换设计，针对不同材质的工件可以更换橡胶垫、铜垫等不同材质的压头，避免夹伤工件表面。整体框架采用钢板折弯焊接后整体加工的工艺，各安装面的形位公差控制合理，丝杠轴线与V型槽中心的同轴度偏差控制在小范围内，压紧过程中不会出现偏载导致的工件翘起问题，夹持力能够均匀作用在工件接触面上，既保证夹持稳定性，也避免局部压力过大造成薄壁管件变形。在实际使用场景中，这类工装不需要外接气源、电源，完全依靠手动操作，适合没有动力源的野外维修作业、临时工位布置，也适合小型加工门店作为通用夹持设备使用，结构简单可靠，没有复杂的传动部件，日常只需要定期在丝杠、铰接位置涂抹润滑脂就能长期保持顺畅的操作手感，故障率极低。
