在线式电路板ICT功能检测设备结构

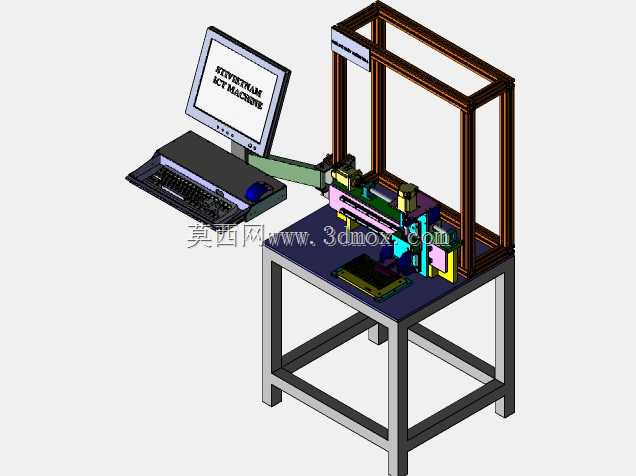

　　这套ICT检测设备的三维结构，面向电子制造产线的电路板在线检测工位设计，核心用途是在SMT回流焊后、波峰焊后工序，快速排查PCB板的开短路、元器件错插漏插、焊接虚焊等制程缺陷，替代传统人工目检与万用表逐点测试，适配消费电子、通讯板卡、汽车电子类中小尺寸PCB的批量检测需求。从结构布局来看，设备采用铝型材搭建的方管机架作为承载主体，底部框架做了斜撑加强设计，工作台面预留了治具安装的定位孔位与走线槽，机架整体占地边界控制在1200mm800mm范围内，台面高度匹配产线作业的750mm人体工学高度，可直接嵌入现有皮带产线的接驳工位，不需要额外改造产线高度。上部的测试执行模组采用龙门式双导轨布局，测试探针模组安装在可升降的滑台板上，

　　滑台通过线性导轨导向，配合气缸驱动实现下压动作，下压行程预留了50mm的可调空间，可适配厚度10mm以内的不同规格PCB治具，探针排布区域覆盖最大300mm200mm的PCB测试范围，针点位置可根据不同板卡的测试点做快速更换调整。侧边延伸的悬臂支架用来安装工控操作终端，包含显示器、键盘与鼠标的放置托板，悬臂可做水平旋转与俯仰角度调节，方便作业人员在上下料位置操作设备、查看测试结果，托板下方预留了工控主机的安装仓，走线从悬臂内部穿入机架，避免外部走线剐蹭作业人员或被物料拉扯。设备的机架上部预留了安全光栅的安装位，测试区域四周可加装透明亚克力防护挡板，防止测试过程中人员误触下压模组，台面下方预留了电磁阀、IO接线端子排的安装空间，

　　所有气动元件与电气元件的排布都预留了维护操作空间，不需要拆解主体框架即可完成元件更换与接线调试。设计过程中优先考虑了治具的快换需求，测试台面的治具安装采用定位销加快速夹钳的固定方式，换型时只需要松开夹钳、更换对应探针治具、调用对应测试程序即可完成换产，单批次换型时间可控制在10分钟以内，适配多品种小批量的电子生产场景。机架底部预留了脚轮与可调支撑脚的安装位，转场移动时可通过脚轮推移，就位后通过支撑脚调平设备，避免地面不平整导致测试探针对位偏差，影响测试准确率。整套结构的受力点都做了加强筋设计，测试下压过程中机架形变量控制在0.02mm以内，保证探针与测试点的对位精度，避免误判情况出现。
