多工位在线式自动组装检测一体机

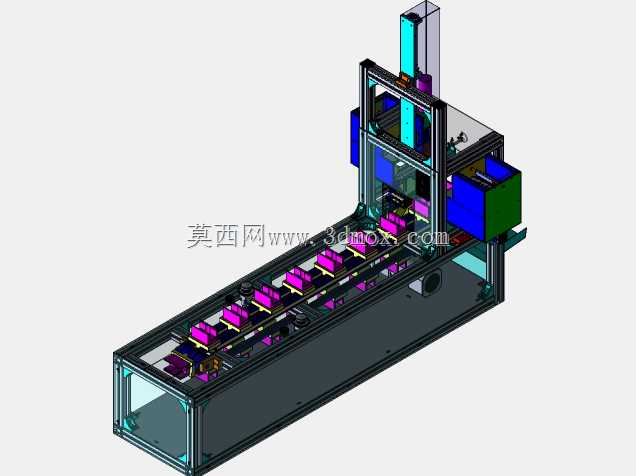

　　该设备属于非标定制的在线式自动作业单元，主要应用于3C电子、小型精密零部件的批量组装与检测工序，可直接对接上下游生产线实现全流程无人化作业，替代传统人工逐工位操作的模式，大幅提升小尺寸工件的组装一致性与检测效率。设备整体采用铝型材搭建主体框架，底部为一体式焊接机座，机座内部预留电气元件安装空间与走线槽，外部覆盖可拆卸钣金护板，兼顾防护性能与后期维护便利性，整体安装边界可适配常规车间流水线的对接高度，进料端与出料端的输送面高度可根据现场产线需求做小幅调整，无需额外搭建增高台架。设备上部设置多工位直线输送载具，载具采用定位销与仿形治具结合的方式固定待加工工件，输送过程中通过伺服电机驱动同步带实现精准工位切换，

　　每个工位的定位重复精度可控制在±0.02mm范围内，满足精密组装的对位要求。机架上部搭载立式多轴执行模组，可实现Z向升降与X向横移动作，末端可根据工序需求更换夹爪、压装头、检测探头等执行部件，依次完成工件的上料对位、组件压装、尺寸检测、不良品分拣等工序，设备侧边设置独立的物料暂存仓与不良品收集盒，合格工件随输送线流入下一道工序，不良品则被推送至侧边收集区统一处理。设计过程中优先考虑工序动作的连贯性，将压装与检测工位的动作时序做重叠优化，减少载具等待的空行程时间，同时在各运动轴的极限位置设置硬限位与光电传感器双重防护，避免设备运行过程中出现撞机风险。框架外侧预留透明亚克力观察窗，可实时观察内部作业状态，设备的操作面板设置在进料端侧方，方便操作人员上下料时同步调整设备参数，整体结构布局紧凑，在保证各工序操作空间的前提下尽可能缩小设备占地面积，适配中小批量生产车间的场地布局需求。
