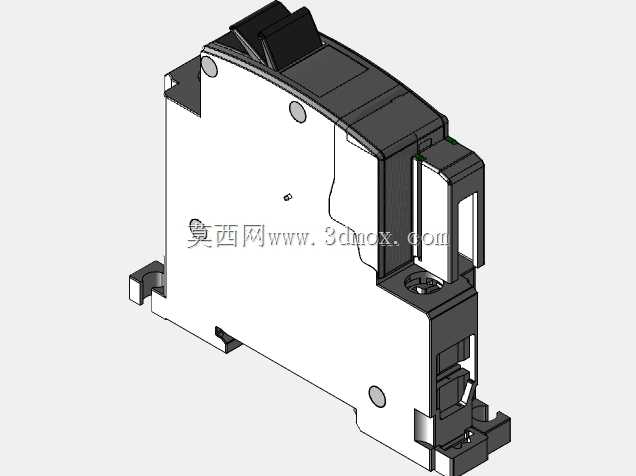

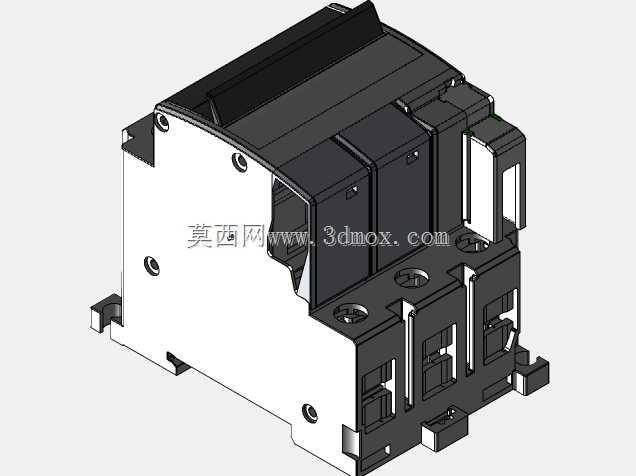

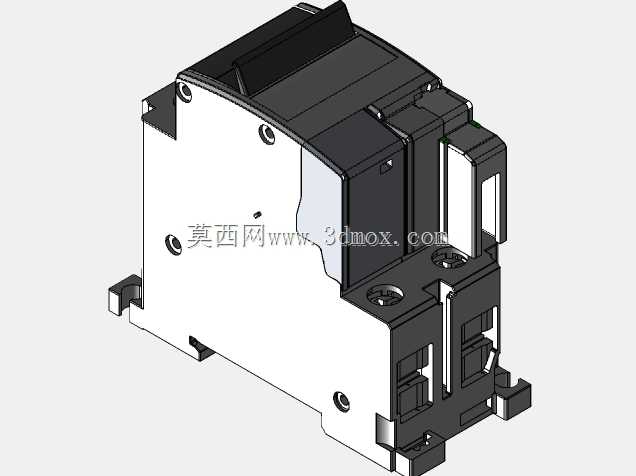

LCP系列LS微型断路器三维结构模型

　　这款LCP系列LS断路器的三维结构，完整还原了0.1-30A电流规格段微型保护器件的全部装配细节，建模过程中优先匹配工业现场的实际安装约束，所有卡扣、接线端、操作手柄的相对位置都严格对照实物测绘尺寸搭建，没有做简化省略，方便结构设计人员直接调用到低压柜、配电箱的整机装配场景中做干涉校验。从实际应用场景来看，这类断路器主要承担终端配电回路的过载与短路保护职能，常见于工业控制柜的支路配电、楼宇照明回路保护、小型设备的电源进线端保护，日常运维中通过外露的操作手柄实现分合闸状态的直观判断，手柄的操作行程、扳动角度在模型里都做了1:1还原，能直接用于模拟操作空间校验，避免后期柜内布线或者安装面板后出现手柄碰壳、操作行程不足的问题。设计思路上，

　　这款器件采用标准DIN导轨安装结构，背部的卡扣弹性结构做了完整的细节还原，安装时的卡入行程、卡扣与标准35mm导轨的配合间隙都在模型中有所体现，设计人员在做柜内排布时，可以直接调用模型核对相邻器件的安装间距，预留足够的接线操作空间，同时器件侧面的汇流排配合槽位也做了精准建模，能直接匹配标准汇流排的装配位置，不用再额外测量槽位尺寸。外形尺寸方面，这款单极断路器的宽度、高度、深度都严格遵循终端低压电器的通用安装尺寸规范，进出线端的接线螺钉位置、压线框的活动范围都做了结构还原，在做三维布线时可以直接参考接线端的位置预留线缆弯曲半径，避免出现线缆长度不足、压线后与相邻器件干涉的问题。器件正面的标识区域、

　　状态指示窗口的位置也都按照实物比例搭建，做面板开孔设计时可以直接提取轮廓尺寸，不用反复核对实物参数。从结构细节来看，模型还原了断路器外壳的拼接卡扣结构、内部操作机构的外部轮廓边界，虽然没有拆分内部脱扣器的细碎零件，但外壳的所有安装孔位、散热槽的位置与深度都做了准确还原，能满足热仿真时的散热通道建模需求，也能用于装配工艺的模拟演示，给一线装配人员做接线、安装培训时，也能直接用这个模型做结构拆解展示，清晰指出卡扣位置、接线端的紧固方向，减少现场安装的误操作概率。
