自动胶带贴附工位执行机构设计

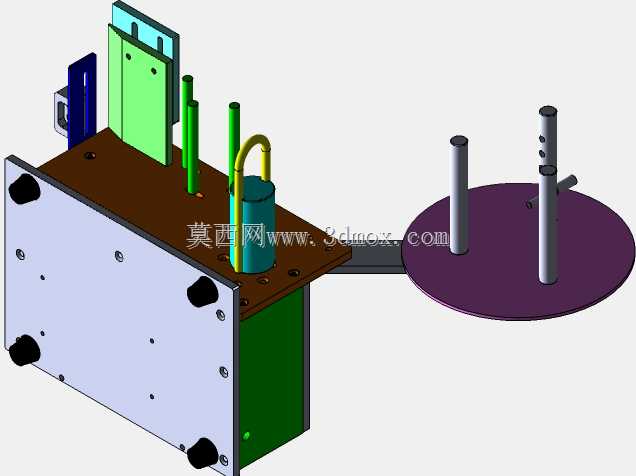

　　这套机构主要面向3C电子、小型线束加工类产线的胶带自动贴附工序，替代传统人工撕贴胶带的作业模式，解决人工贴胶位置偏移、褶皱、效率波动大的痛点，适配产线节拍在1.5-3秒每工位的连续作业需求。从结构布局来看，主体采用立式箱型基座作为承载主体，基座底部配置可调脚杯，可直接固定在标准铝型材工作台上，安装时预留侧边120mm的走线与气路排布空间，整体安装边界控制在长380mm、宽260mm、高320mm范围内，不会占用过多产线工位空间，适配现有多数流水线的工位尺寸要求。基座顶面作为功能安装面，集成了胶带放卷、导向、压合、裁切的全流程功能模块：右侧的紫色圆盘为胶带料卷承载座，配置三根定位立柱，可适配内径76mm、

　　外径最大200mm的标准胶带卷，立柱上的可调限位环可根据料卷宽度快速调整夹持范围，避免放卷过程中料卷窜动导致的胶带跑偏。料卷引出的胶带通过多组硬质阳极氧化处理的导向立柱完成走带路径约束，导向柱表面做镜面抛光处理，降低胶带走带过程中的粘滞阻力，避免胶带背胶被剐蹭脱胶。走带路径末端设置压合执行组件，其中绿色立板为压合基准靠位，可根据待贴胶工件的外形调整靠位角度与伸出长度，配合上方的弹性压头，可完成平面、小弧面的胶带贴合作业，压合压力通过侧边的微型调压阀独立调节，适配不同厚度、不同粘性的胶带材质，避免压力过大导致胶带被压透、或是压力过小导致贴附不牢翘边的问题。基座内部预留了电磁阀、裁切气缸、控制电路板的安装空间，

　　所有气路与走线都通过基座侧边的快插接口引出，外部布线整齐，后期维护时无需拆解主体结构即可快速更换易损件。设计过程中充分考虑了换料便捷性，料卷承载座采用快拆式结构，更换胶带卷时无需工具，只需拔下限位销即可取下压盖完成换料，单次换料时间控制在10秒以内，减少产线停机等待时间。导向组件的所有立柱都采用模块化安装设计，可根据不同宽度的胶带调整导向间距，无需重新加工安装板，适配10mm-50mm宽度范围内的多种常用工业胶带。机构左侧预留了工件定位治具的安装接口，可直接配套不同产品的定制治具，快速切换贴胶产品，满足小批量多品种的柔性生产需求。整体结构没有冗余设计，所有受力部件都采用6061铝合金加工，兼顾结构强度与设备自重，单人即可完成搬运与安装调试，不需要额外的吊装辅助。
