57系列两相混合式直流步进电机结构模型

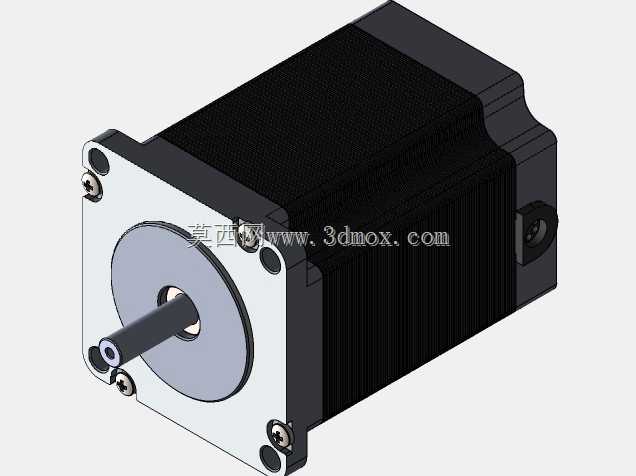

　　这款57机座规格的直流步进电机，是自动化传动场景里应用极广的开环执行元件，日常在小型数控设备、3D打印传动模组、点胶工位位移机构、标签输送辊道这类需要精准角位移控制的场景中，承担着将电脉冲信号转化为固定步距角机械转动的核心作用。从结构设计来看，模型完整还原了量产机型的全部装配细节：前端采用方形安装法兰，四个角预留内六角螺丝安装沉孔，安装孔位完全适配行业通用的57系列电机安装尺寸，输出轴为单出轴D型切削结构，可直接与同步轮、联轴器、齿轮等传动件配合，无需额外加工键槽即可传递额定扭矩，轴伸长度与直径的匹配关系经过实际校核，既保证传动连接的同轴度，也避免轴伸过长带来的径向跳动问题。机身主体采用叠压硅钢片构成的定子铁芯结构，

　　外部包裹黑色散热壳体，壳体表面的轴向散热筋并非装饰结构，实际量产中可增大与空气的接触面积，在电机持续运行时快速带走绕组产生的热量，避免温升过高导致的扭矩衰减。后端预留的接线座结构，可直接适配四相五线或四相六线的接线方式，方便驱动器与电机绕组的快速连接，端盖与机身的配合止口做了定位设计，装配时可保证前后轴承的同轴度，降低转子转动时的摩擦阻力。从安装边界来看，这款电机的方形法兰边长为标准57mm，机身长度适配常规扭矩区间的叠厚规格，安装时需注意输出轴侧预留至少1.5倍轴径的装配空间，接线侧预留足够的走线弯折半径，避免线缆与周边结构干涉。设计这类电机模型时，需要重点关注安装法兰的形位公差，尤其是安装孔的位置度、输出轴与法兰端面的垂直度，

　　这些参数直接影响实际装配后电机的运行平稳性；转子部分的磁钢排布与定子齿槽的对应关系，也决定了电机的步距角精度与运行噪音水平，模型中对齿槽结构的还原，可帮助结构设计人员在做设备整体布局时，准确核算电机与周边传动部件的配合间隙，避免出现装配干涉。在设备选型阶段，这类步进电机常被用于转速不超过1000转每分钟、需要精准位置控制且无需闭环反馈的低成本传动方案中，相比伺服电机，它的结构更简单、控制成本更低，在中低负载的点位传动场景中性价比突出，模型还原的所有外部接口尺寸，都可直接用于设备装配阶段的干涉检查，无需额外测绘实物即可完成整体布局设计。
