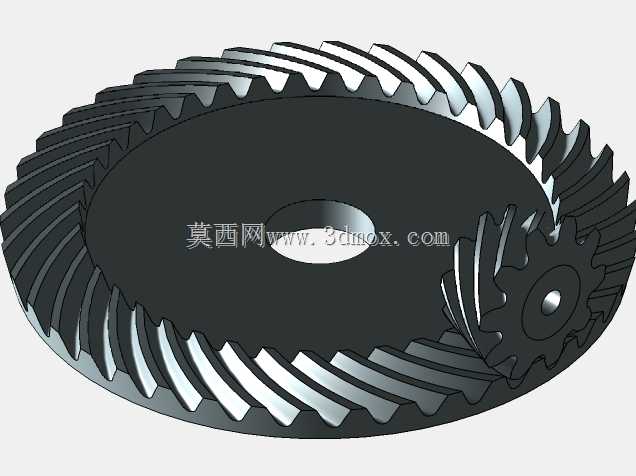

10比40传动比螺旋锥齿轮啮合结构

　　这套螺旋锥齿轮副采用10齿小轮搭配40齿大轮的配置，核心用于相交轴间的运动与动力传递，适配轴线呈90度交错布置的传动场景，在机床主轴进给箱、汽车后桥主减、小型农机传动箱、工业机器人关节减速单元中都有广泛应用，相比直齿锥齿轮，其啮合过程是逐步进入再逐步退出，重合度更高，传动过程的冲击、振动与噪音都明显更低，适合中高速、中等载荷的连续运转工况。设计阶段首先锁定传动比为4的减速需求，确定大小轮齿数后，按照等顶隙收缩齿的逻辑分配齿坯参数，齿顶高系数取0.85，顶隙系数取0.188，避免齿根过渡曲线干涉，同时对小轮进行适当的齿向修形，补偿安装误差与受载后的弹性变形量，保证满载荷工况下齿面接触斑位于齿高中部偏齿顶位置，

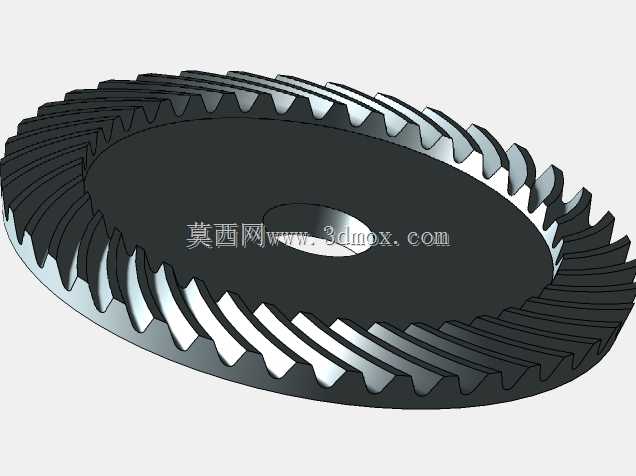

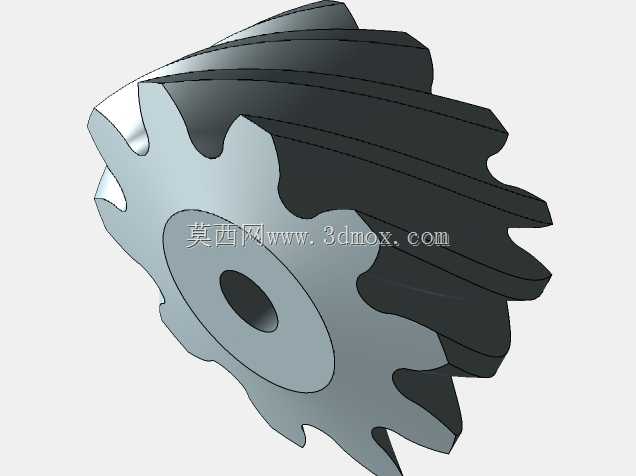

　　不会出现边缘接触导致的早期点蚀失效。从安装边界来看，大轮采用中心通孔加端面定位止口的结构，止口直径与通孔直径的同轴度控制在0.02mm以内，端面跳动公差不超过0.015mm，可通过螺栓穿过轮辐上的均布安装孔实现与输出法兰的刚性连接；小轮自带轴伸结构，轴伸端设计有键槽与轴承配合轴颈，可直接配对圆锥滚子轴承安装在传动箱壳体上，大小轮的安装距参数经过严格校核，装配时只需保证各自的安装距尺寸，即可获得正确的齿侧间隙，无需反复调整垫片厚度。实际使用中，这套齿轮副可传递额定扭矩至120N·m，最高输入转速适配3000rpm工况，齿面经过渗碳淬火处理后硬度可达HRC58-62，芯部韧性保持在HRC30-35，既保证齿面耐磨性能，

　　又能承受短时过载冲击，不会出现断齿故障。建模过程中严格按照格里森制螺旋锥齿轮的生成逻辑构建齿面，齿线为圆弧形式，螺旋角取35度，保证啮合时的轴向力方向与轴承配置匹配，不会出现运转过程中轴承脱载的问题，轮体的辐板厚度经过刚度校核，在额定载荷下的辐板变形量不超过0.01mm，不会影响齿面啮合精度，所有过渡圆角均取R2以上，避免热处理过程中的应力集中开裂问题。
