参数化链轮齿形传动结构设计

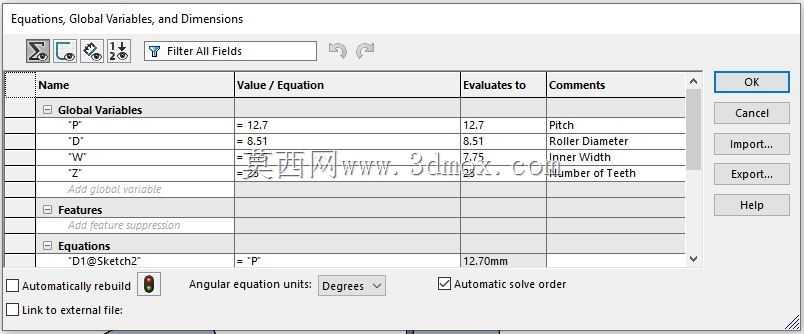

　　在常规链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、结构刚度直接决定整套传动机构的运行寿命与传动效率，这类参数化链轮结构，主要适配标准滚子链的传动工况，常见于输送线驱动端、农机传动单元、摩托车主从动传动、轻工设备动力传输等场景，不同工况下对链轮的齿部硬度、安装同轴度、节距匹配度都有明确的工程要求。从设计逻辑来看，这类链轮采用参数化建模思路搭建，建模过程中优先锁定节距、滚子直径、齿数、齿顶圆直径、根圆直径、轮毂内孔直径这些核心驱动参数，修改对应参数即可快速生成不同规格的链轮结构，无需重复绘制齿形轮廓，能大幅缩短同系列传动件的设计迭代周期。齿形部分采用三圆弧一直线的标准齿廓设计，

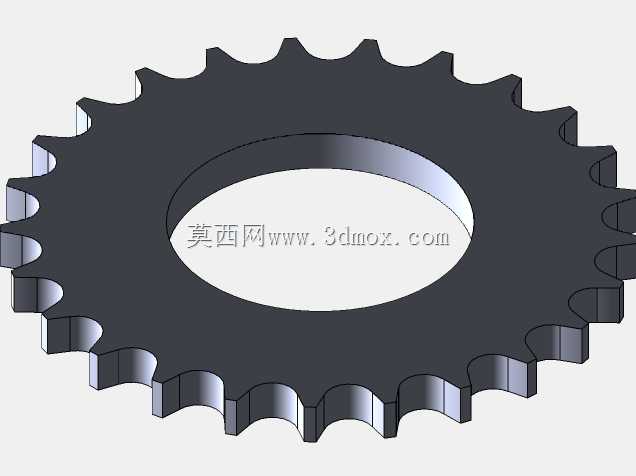

　　啮合过程中能保证滚子顺畅进入齿槽，不会出现卡滞、跳齿的问题，同时齿侧间隙留取合理范围，既可以补偿安装过程中的同轴度误差，也能适应传动过程中链条磨损后的节距伸长量，避免啮合冲击过大导致的齿部崩裂、链条过早疲劳失效。结构上采用单排齿的平板式链轮设计，中心内孔为直孔结构，可根据实际安装需求加工键槽、顶丝孔等定位结构，安装边界上，齿顶圆的外轮廓尺寸需和周边护罩、机架结构预留至少5mm以上的安全间隙，避免运行过程中出现剐蹭；内孔和传动轴的配合公差推荐选用H7/k6的过渡配合，既可以保证传动过程中不出现相对窜动，也便于后期维护拆卸。齿部的厚度尺寸和适配链条的内节内宽匹配，保证链条能完全嵌入齿槽，不会出现偏磨、掉链的问题。从实际使用角度，

　　这类链轮在设计时还需考虑动平衡特性，尤其是在转速超过300r/min的传动工况下，齿部的周向等分精度需控制在0.05mm以内，避免高速转动时产生径向跳动，加剧轴承磨损和传动噪音。建模过程中对齿根部分做了圆角过渡处理，避免应力集中，能有效提升链轮的抗冲击载荷能力，适配有正反转切换、频繁启停的传动场景。和普通链轮相比，参数化结构的优势在于可以快速匹配不同节距的链条规格，从06B到16A的常用标准链条，都可以通过调整参数快速生成对应链轮模型，不需要重新计算齿廓坐标，对于做非标设备传动系统设计的工程师来说，这类模型可以直接导入装配体，完成干涉检查、安装位置校核，大幅提升设计效率，减少手动建模带来的齿形误差。
