传动比4螺旋锥齿轮啮合副结构

项目分类:齿轮 发布时间:2022-06-28 ID:672304
  • 传动比4螺旋锥齿轮啮合副结构
  • 传动比4螺旋锥齿轮啮合副结构
  • 传动比4螺旋锥齿轮啮合副结构

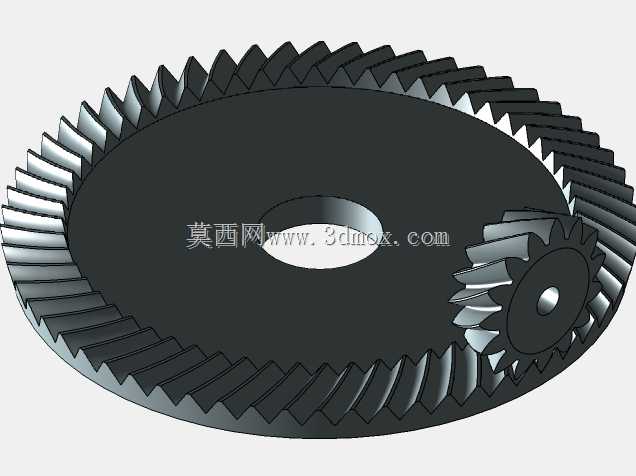

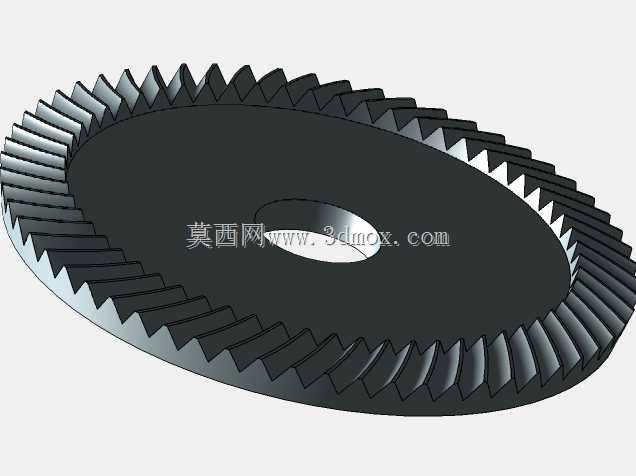

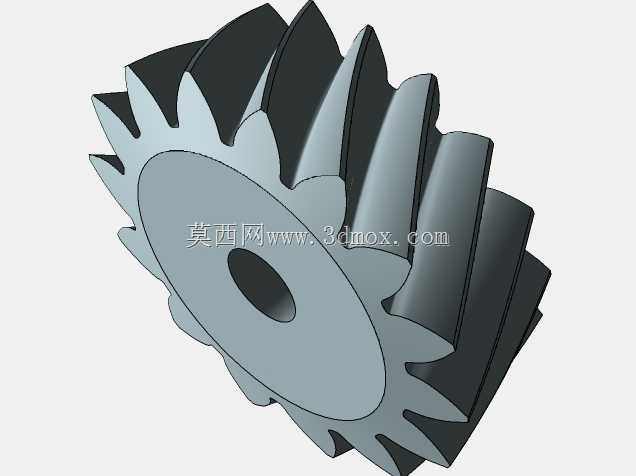

  这套螺旋锥齿轮啮合副针对交错轴动力传递场景设计,可实现两垂直相交轴间的回转运动与扭矩传输,常见于差速机构、进给传动单元、小型动力头的传动链路中,适配需要在紧凑空间内改变传动方向的设备布局。设计阶段优先考虑啮合重合度的提升,轮齿采用螺旋齿形排布,相比直齿锥齿轮,啮合过程中轮齿是逐步进入与退出啮合区间,传动冲击更小,运行噪音更低,可承载的瞬时冲击载荷上限更高,适合中高速、有一定载荷波动的传动工况。大轮与小轮的传动比设定为4,匹配常规减速传动的速比需求,大轮中心设置通孔安装位,可直接穿过传动轴通过键连接实现周向固定,小轮轴孔位置预留了轴伸安装空间,可直接对接动力输入轴,安装时需严格保证两齿轮的节锥顶点重合,否则会出现轮齿偏载、磨损加剧、

  传动卡滞的问题。齿形参数经过啮合校验,齿侧间隙控制在合理区间,既可以补偿热变形带来的尺寸胀大,也能留存润滑脂的存储空间,避免干摩擦加剧齿面磨损。轮坯采用盘式结构,大轮的轮缘厚度、辐板厚度经过强度校核,可承受额定扭矩下的弯曲应力,不会出现辐板变形或轮齿断裂的问题。建模过程中严格按照锥齿轮的展成原理生成齿面,齿向螺旋角、压力角参数匹配通用加工参数,可直接对接铣齿加工工序,不需要二次调整参数。实际装配时需调整两轴的安装距,保证啮合印痕位于齿面中部,沿齿长与齿高方向的印痕占比符合传动精度要求,避免出现齿顶啮合或齿根啮合的异常接触状态。这类螺旋锥齿轮副不适合大轴距的错位安装,对安装精度的敏感度高于平行轴圆柱齿轮,

  选型时需要预留足够的安装调整空间,配套的轴承座需要具备微调功能,方便装配时校准啮合位置。在润滑方式上,这类中低速传动场景可采用脂润滑,高速工况则需要搭配壳体采用油浴润滑,保证齿面始终有油膜覆盖,降低齿面胶合、点蚀的失效概率。
