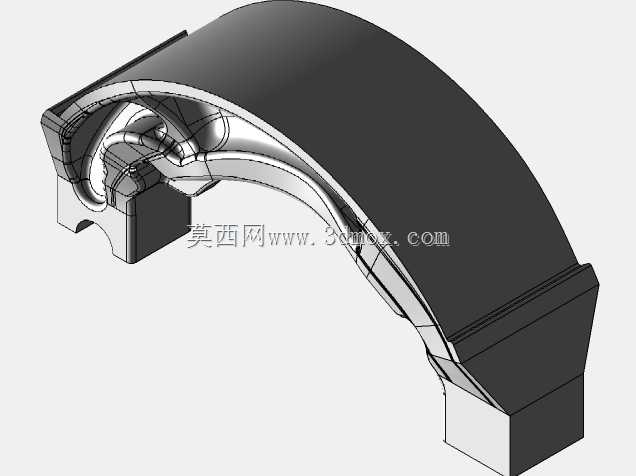

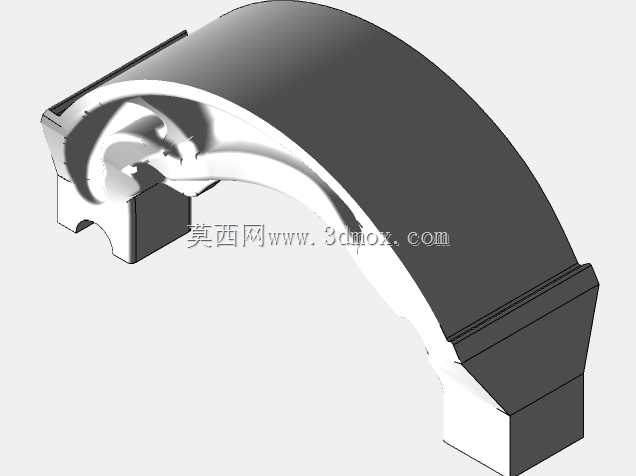

鼓式制动器壳体结构三维数模设计

　　这款制动器壳体的三维结构设计，首先要匹配商用车鼓式制动系统的安装边界，在轮端内侧的有限装配空间内，要同时容纳制动蹄片、凸轮轴、回位弹簧等整套制动执行组件，壳体的外轮廓弧度完全贴合轮辋内侧的避让空间，安装孔位的位置度公差控制在0.1mm以内，保证与转向节、车桥法兰的对接精度，避免装车后出现制动偏磨、异响等问题。从功能实现角度看，壳体作为鼓式制动器的承载基体，不仅要承受制动时蹄片撑开产生的径向反力，还要承受车辆行驶过程中路面传递的交变冲击载荷，因此在结构设计时，在凸轮轴安装座、蹄片支撑轴孔位置做了局部加厚处理，同时在壳体非受力区域做了减重槽设计，在保证结构强度满足1.5倍额定制动载荷要求的前提下，尽可能降低部件自重，减少轮端簧下质量，

　　提升车辆行驶的平顺性。设计过程中优先考虑了实际维保场景的操作空间，壳体上预留的观察缺口可以在不拆解轮端的情况下检查蹄片磨损厚度，回位弹簧的挂接位置做了圆弧过渡处理，避免维保更换弹簧时出现应力割伤弹簧钢丝的问题，同时壳体的排尘槽开口角度经过反复调整，既能保证制动过程中磨屑顺利排出，避免磨屑堆积在鼓内造成制动蹄片异常磨损，又能防止行车过程中路面泥水飞溅进入制动鼓内部，导致制动效能衰减。外形尺寸方面，壳体的最大回转半径严格匹配对应规格的制动鼓内径，轴向安装尺寸与轮毂轴承的安装位置做了干涉校验，数模中所有的圆角、拔模角度都充分考虑了铸造工艺的成型要求，壁厚过渡均匀，避免铸造过程中出现缩孔、冷隔等缺陷，安装面的加工余量预留合理，

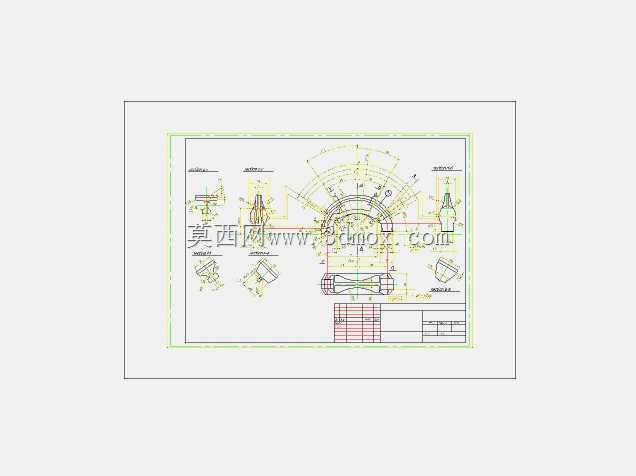

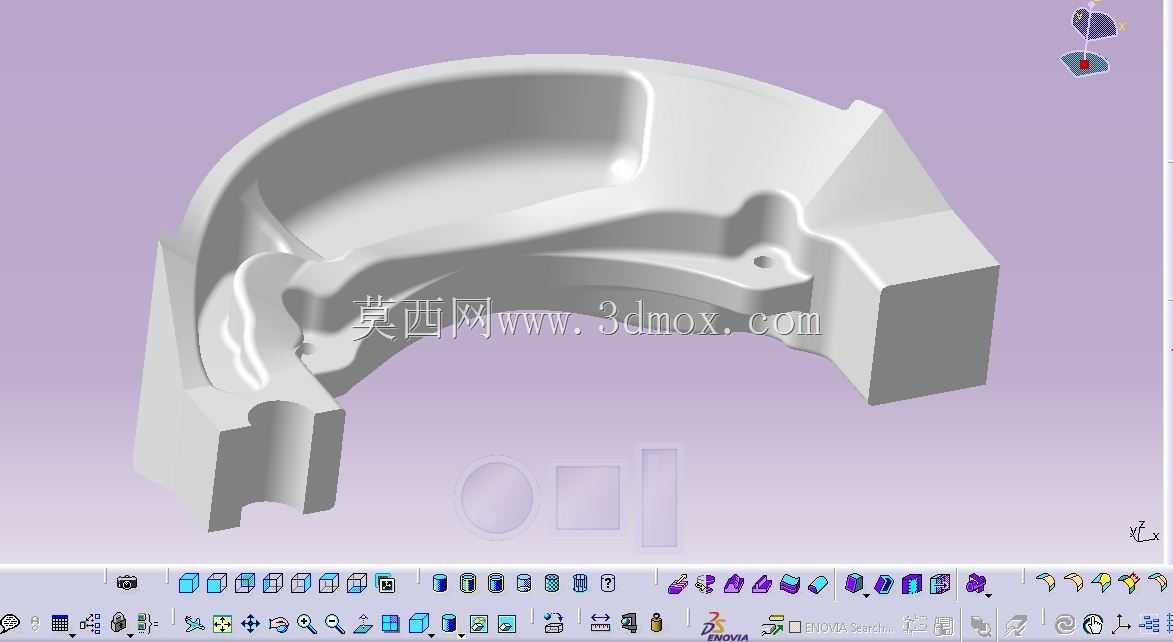

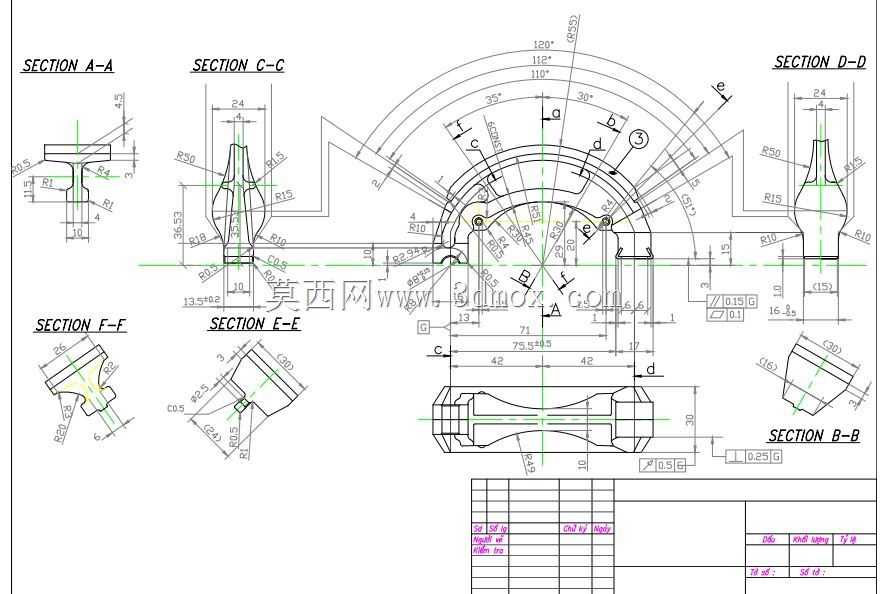

　　减少后续机加工的工序时长。结构上的加强筋布置沿着制动时的应力传导方向设置，没有多余的冗余结构，每一处凸起和凹槽都对应实际的装配避让需求，比如为了避开轮端转速传感器的走线，壳体侧面专门设计了走线卡槽，既可以固定线束走向，又能避免线束与运动部件发生摩擦破损。在三维建模过程中，所有配合面的尺寸都按照实际装配公差做了间隙预留，比如支撑轴与轴孔的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大旷量导致制动响应滞后，整个数模的结构完全可以直接导入工程图模块生成生产用加工图纸，不需要额外做结构修正。
