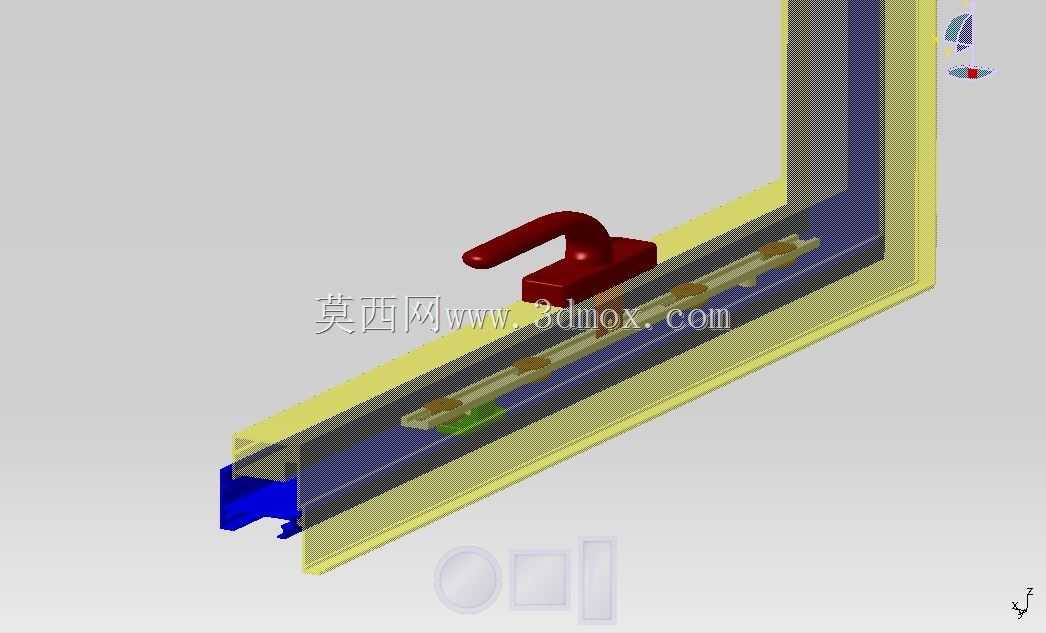

内开内倒窗锁闭传动系统结构

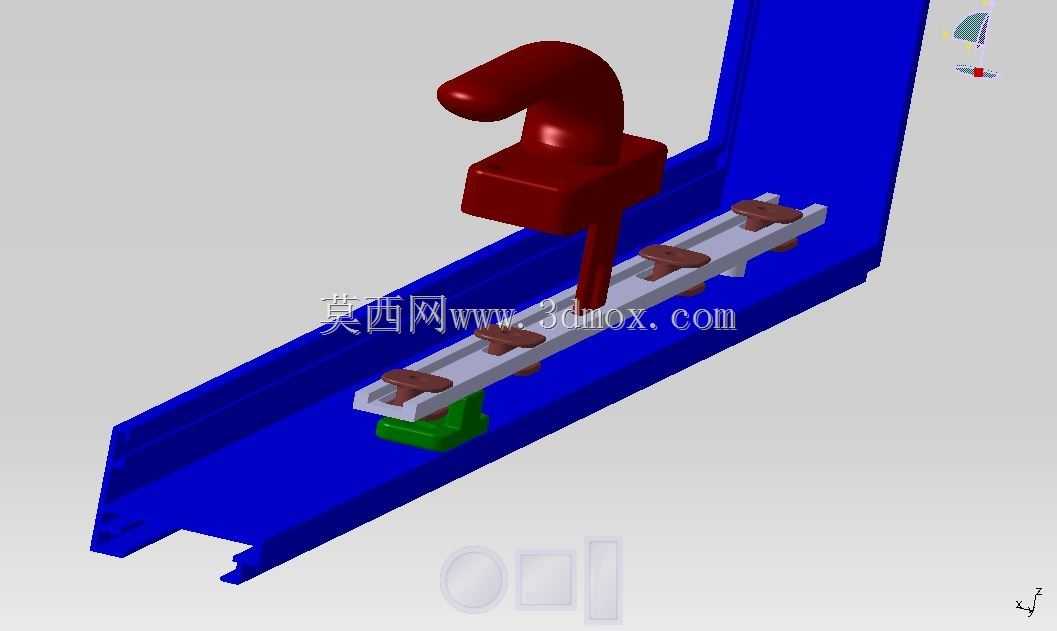

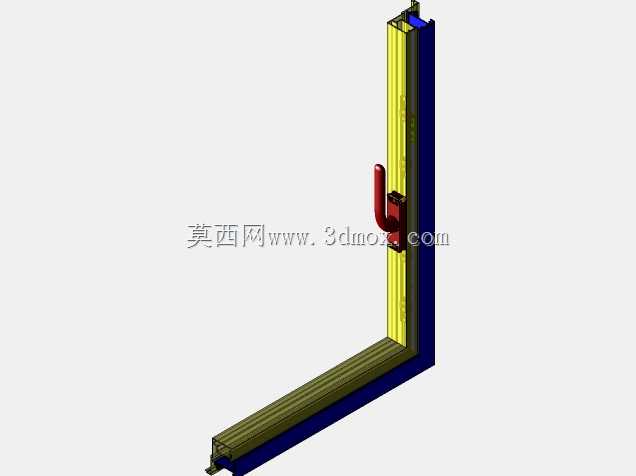

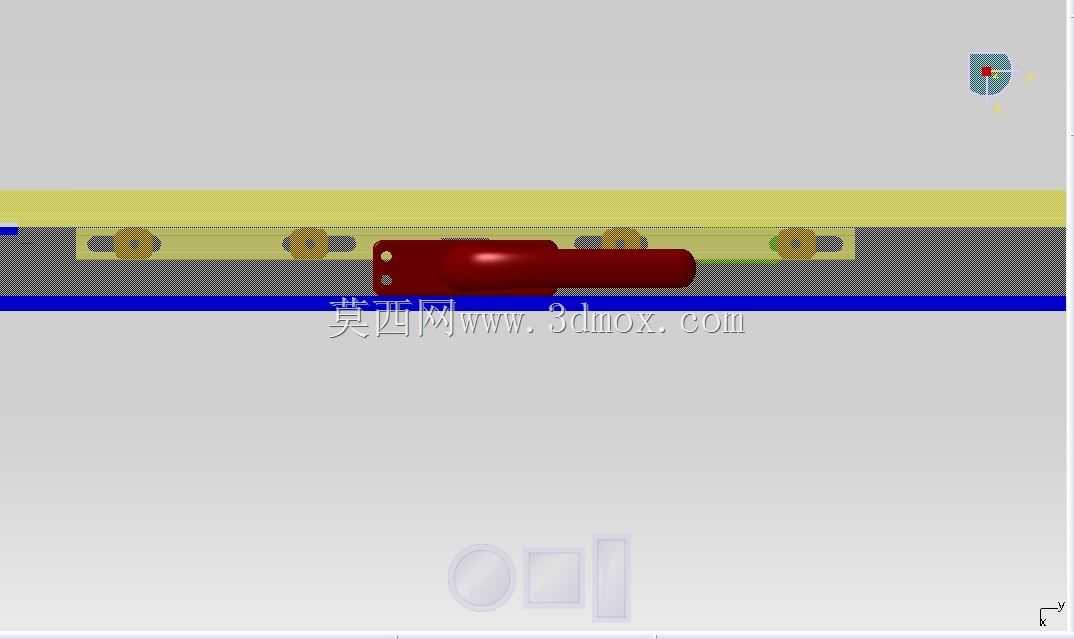

　　这套结构对应民用建筑塑钢内开内倒窗的锁闭传动组件，日常在住宅、商用写字楼的外窗改造、整窗装配场景中大量应用，核心作用是通过执手的旋转动作，同步驱动多组锁点完成窗扇与窗框的锁合、解锁，同时实现内开、内倒两种开启状态的切换，保障整窗的密封性能与防盗性能。从结构设计逻辑来看，整套组件完全适配常规43系列塑钢型材的型腔尺寸，执手基座直接固定在窗扇型材的外侧安装位，传动杆嵌装在型材的专用传动槽内，不需要额外在型材上开孔避让，能最大化保留型材本身的结构强度，避免加工过程中破坏型材的保温腔体。锁点采用可调式偏心结构设计，安装时可以根据窗扇与窗框的实际配合间隙微调锁点的伸出量，抵消型材焊接、组装过程中产生的形位公差，

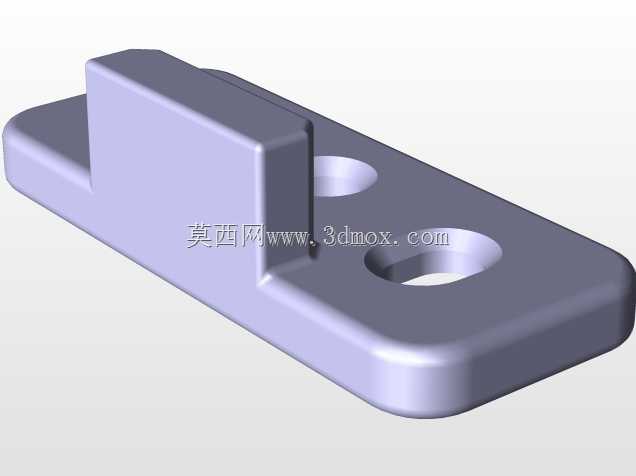

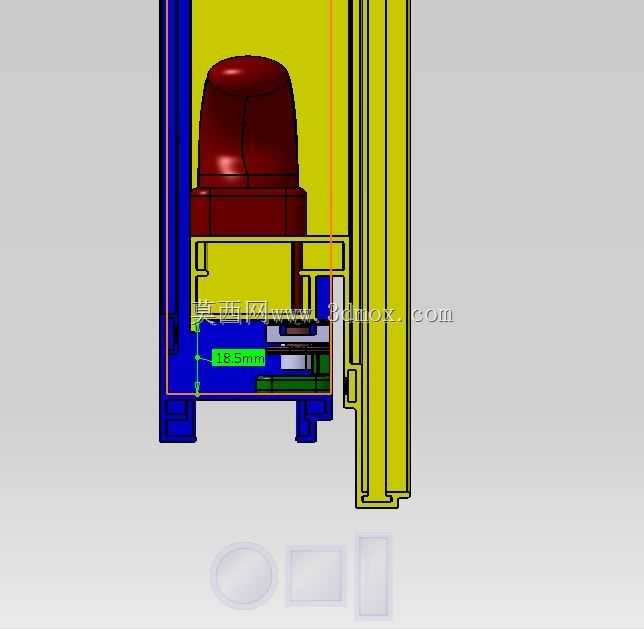

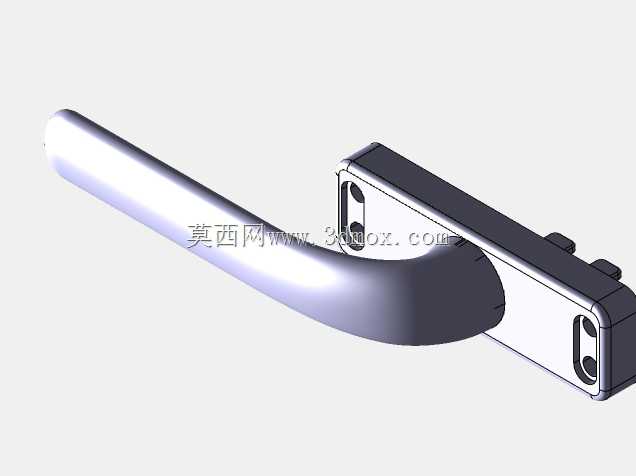

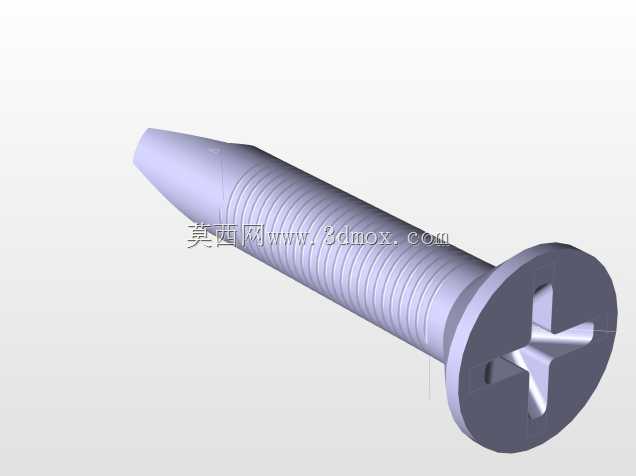

　　保证整窗四周的密封胶条压缩量均匀，避免出现局部漏风、渗水的问题。安装边界上，整套传动组件的总厚度完全控制在塑钢型材的型腔内部，不会突出型材表面，不会和纱窗、窗帘的安装位产生干涉，执手的旋转行程为180度，对应三个工作档位：执手水平指向室内侧时为内倒通风状态，执手竖直向下时为完全锁闭状态，执手竖直向上时为内开全开状态，档位切换的阻尼感通过传动杆与锁座的配合间隙控制，不需要额外加装阻尼结构，长期使用也不会出现档位松垮、定位不准的问题。设计过程中特意将传动杆的连接部位做了圆角过渡处理，避免执手转动时传动杆在型腔内出现卡滞，锁座采用自攻螺丝直接固定在窗框的钢衬连接位，能承受足够的锁闭拉力，满足高层外窗的抗风压要求。

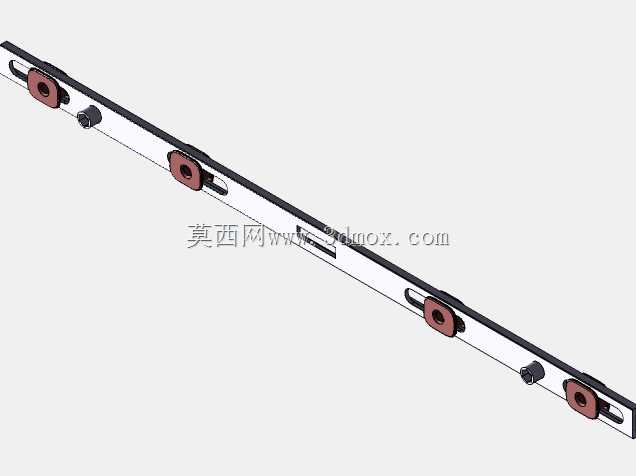

　　整套结构的所有运动部件都隐藏在型材型腔内部，外露部分只有执手手柄，日常使用过程中不会积灰，也不会出现外露传动件剐蹭衣物的问题，适配绝大多数常规尺寸的内开内倒窗，不需要针对不同窗高额外定制传动杆长度，只需要根据实际窗扇尺寸裁切传动杆到对应长度，再装配对应数量的锁点即可，能大幅降低整窗装配的物料备货种类，提升现场安装的效率。
