门窗配套双色拼接铝型材锁扣结构

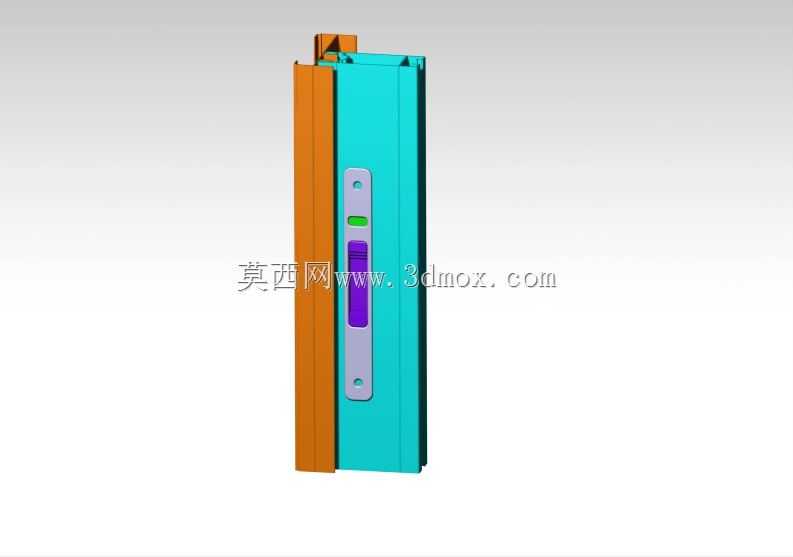

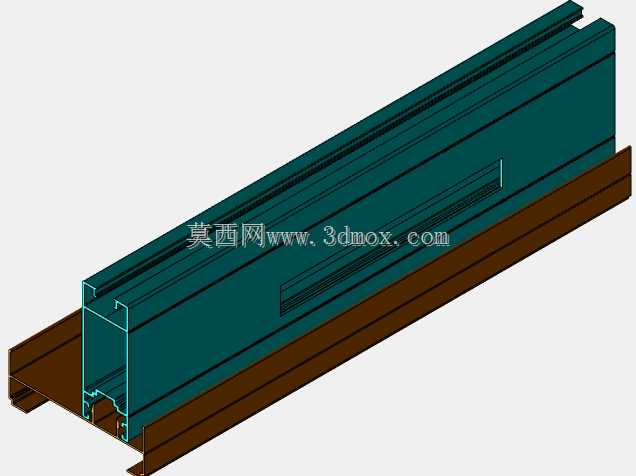

　　这款双色拼接的型材构件，主要应用于民用推拉门窗、商用隔断推拉门的侧边锁止安装位，是门窗框扇配合部位的核心配套型材，承担锁具安装承载、框扇滑动导向、接缝密封配合的多重作用。从结构设计来看，深绿色的主体型材采用多腔室结构设计，内部设置有三道平行的加强筋，将型材内腔分隔为四个独立腔体，既可以降低型材整体重量，又能提升截面的抗扭抗弯性能，避免长尺寸下料后出现翘曲变形，影响门窗扇的滑动顺畅度。型材外侧预留的通长凹槽，是专门为锁条安装设计的导向槽，槽口尺寸经过公差匹配，可适配常规规格的推拉门窗传动锁条，锁条装入后不会出现径向窜动，保证锁闭时锁点能够精准对准框体锁座。棕色的配套底型材为承托安装构件，截面带有外翻的安装边，

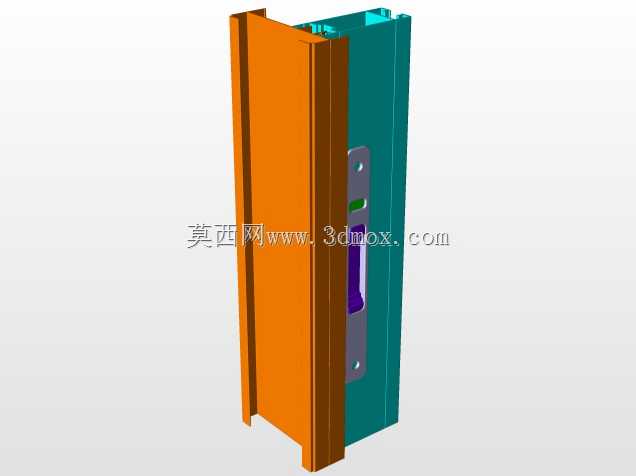

　　安装边上预设有等距的安装孔位，安装时可直接通过自攻螺丝固定在门窗框的侧边基准面上，不需要额外现场打孔定位，能有效缩减现场安装的工时。两款型材采用嵌套式配合结构，主体型材的底部凸棱可直接卡入底型材的对应卡槽内，配合间隙控制在0.2mm以内，既保证拼接后不会出现横向错位，又能预留足够的热胀冷缩余量，避免温差较大的环境下型材挤压变形。从安装边界来看，这款型材的截面总宽度为95mm，整体高度为45mm，下料长度可根据实际门窗扇的高度进行裁切，适配高度在1.2m到2.4m之间的常规推拉门窗扇，安装时不需要对原有门窗框的主型材进行额外切削加工，可直接替换同规格的旧款锁位型材，适配性较强。型材表面的氧化层厚度均匀，

　　拼接后双色搭配能够匹配不同色系的门窗外观需求，不需要额外进行表面喷涂处理，型材的边角处都做了R0.5的圆角处理，避免安装和使用过程中划伤施工人员或者用户。在实际使用场景中，这款构件除了承载锁具之外，还能配合密封胶条实现框扇之间的密封，主体型材侧边的密封槽可嵌入三元乙丙胶条，关闭门窗时胶条与框体面紧密贴合，能够有效阻隔室外灰尘、雨水渗入室内，同时降低门窗关闭时的碰撞噪音。
