通讯设备用钣金卡扣式固定安装结构

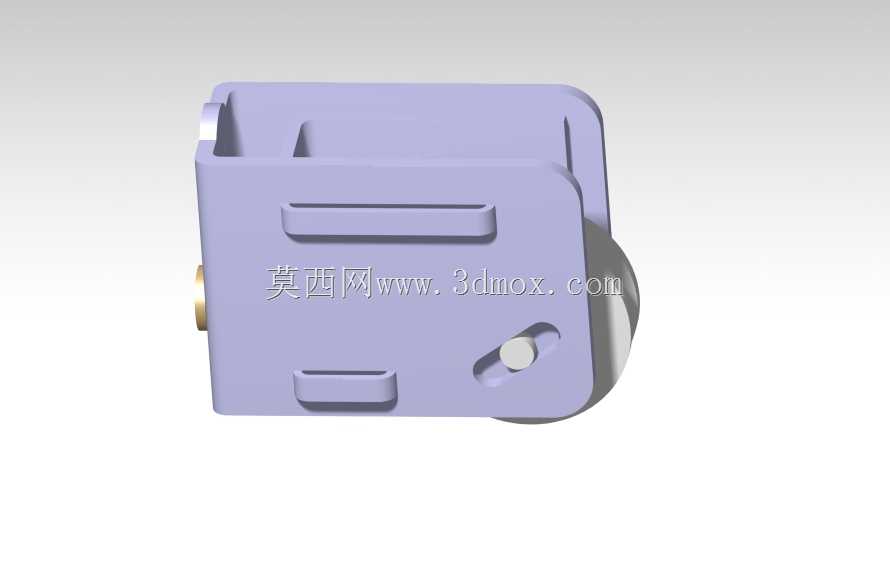

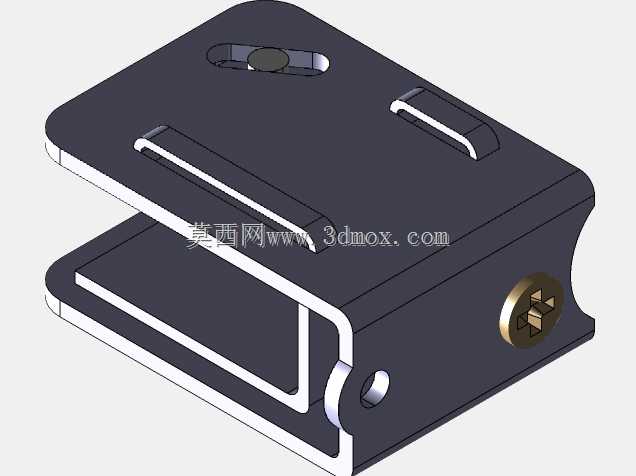

　　该结构件为通讯终端设备配套的内置固定安装座，采用钣金弯折一体成型工艺加工，整体为双层夹装式结构，主要用于通讯设备内部PCB板、功能模块的快速卡装固定，替代传统螺丝锁附的装配方案，能够大幅提升产线装配效率，降低人工锁附的工时成本，同时减少螺丝松动带来的设备内部接触不良风险。从结构设计逻辑来看，主体采用0.8mm厚度的冷轧钢板弯折成型，上下两层夹片的开合间隙控制在2.2mm，适配常规1.8-2.0mm厚度的PCB板边缘插入，夹片内侧预留0.1mm的预压变形量，插入后依靠钣金自身的弹性形变提供持续的夹持力，避免设备运输过程中受振动冲击出现模块松脱。上层板面设置的两处长圆形避让槽，分别对应模块上的复位按键与状态指示灯位置，槽边做0.

　　2mm的翻边处理，既能够提升槽位处的结构刚度，避免长期按压按键导致板面变形，也可以对按键的按压行程做物理限位，防止按键按压力度过大损坏下方的贴片开关。侧面设置的十字槽铜嵌件为接地连接柱，嵌件与钣金主体采用压铆工艺固定，压铆后抗扭强度不低于1.2N·m，用于连接设备内部的接地导线，将模块上的静电直接导通到设备主壳体，提升设备的抗静电干扰能力，满足通讯类产品的EMC测试要求。侧面预留的圆形通孔为定位孔，孔径3.2mm，装配时可先通过该孔与设备壳体上的定位柱配合预固定，再完成周边卡扣的卡装，降低装配对位的难度。整体结构的外形尺寸控制在长42mm、宽28mm、总厚度12mm范围内，安装时不需要额外预留螺丝锁附的工具操作空间，

　　仅需要在设备壳体上对应位置设置两处卡位凸台即可完成固定，相比传统螺丝固定方案可节省约30%的内部安装空间，非常适合内部空间紧凑的便携式通讯终端、小型通讯采集模块使用。结构的弯折处均做R0.5mm的圆角处理，避免钣金锐边划伤装配人员的手部，也防止安装过程中刮伤PCB板上的线路涂层。所有边角处做去毛刺处理，表面采用黑色哑光电泳涂装，涂层厚度控制在15-20μm，既能够提升钣金件的防锈耐腐蚀能力，也可以避免亮面金属的反光干扰设备内部的光学传感器工作。
