推拉窗条形联动锁具结构设计

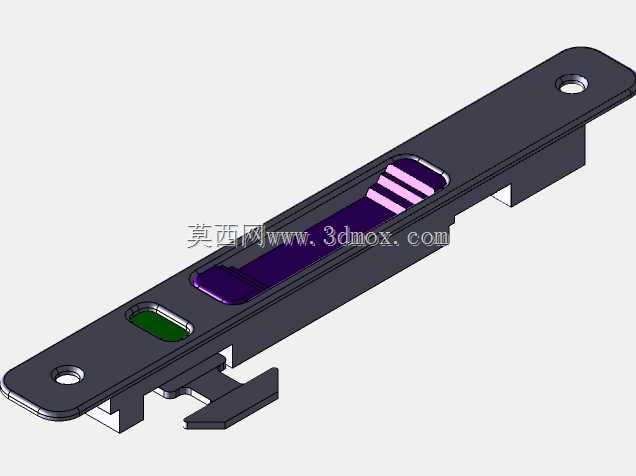

　　这款推拉窗用条形锁是民用建筑门窗系统里的常用启闭锁止构件，日常主要用在铝合金、塑钢材质的横向推拉窗扇上，承担窗扇闭合后的锁止定位、密封压紧以及基础防盗防护作用，在住宅、商用写字楼的外窗、封闭阳台推拉窗场景中应用十分广泛。从结构设计来看，整体采用长条形窄边布局，完全适配推拉窗扇侧边的型材安装腔，不会额外突出窗扇表面影响推拉动作，也能避免窗扇推拉过程中与窗框发生剐蹭干涉。锁体上预留的两个上下对称安装孔，孔位间距完全匹配常规推拉窗型材的预设安装槽位，安装时直接通过自攻螺丝即可将锁体固定在窗扇侧边的型材腔体内，不需要额外对型材进行打孔改造，适配市面上多数常规系列的推拉窗型材截面。锁体侧面的伸缩锁舌是核心执行部件，

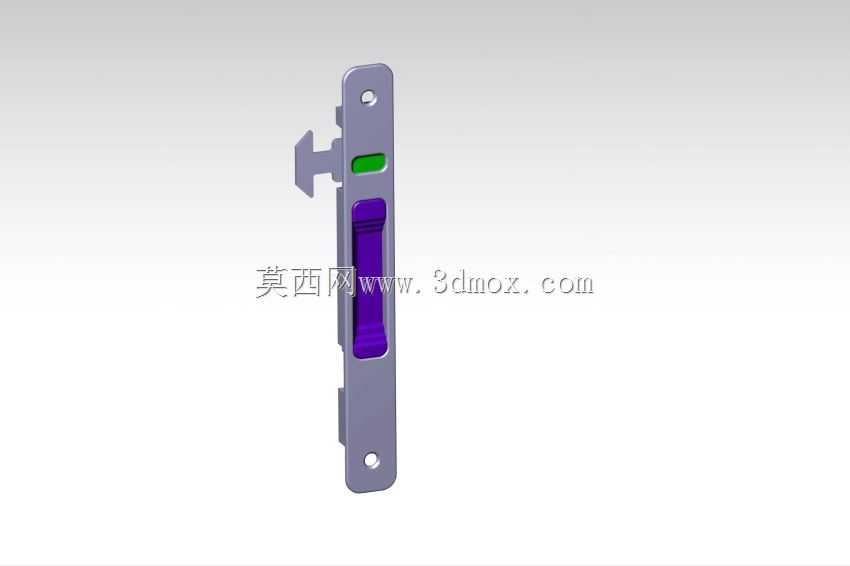

　　锁止状态下锁舌伸出卡入窗框侧的锁座卡槽内，不仅能限制窗扇的横向滑动位移，还能通过锁舌的压紧行程将窗扇向窗框侧拉动，压紧窗扇与窗框之间的密封胶条，减少窗扇闭合后的缝隙漏风、渗水问题。锁体正面设置的滑动拨块是手动操作部件，拨块表面做了防滑纹理处理，用户手动上下拨动拨块即可带动内部联动机构完成锁舌的伸缩动作，操作行程短，拨动力度适中，不需要额外施加过大的力就能完成启闭操作。拨块旁设置的状态指示块，能通过颜色变化直观反馈当前锁具的启闭状态，绿色标识对应解锁状态，紫色标识对应锁止状态，用户远距离就能快速判断窗户是否锁闭，避免出现窗扇未锁牢留下安全隐患的问题。建模过程中严格参照实际五金件的装配公差要求，锁体内部的联动滑槽、

　　拨块与锁舌的配合间隙都控制在合理范围内，既保证各活动部件运动顺畅无卡滞，也避免间隙过大导致锁具晃动、锁止定位精度不足的问题。锁体的外形宽度控制在18mm以内，厚度适配20mm以上宽度的推拉窗型材腔体，安装后锁体完全嵌入型材内部，仅操作拨块和状态指示块露出于型材表面的操作槽内，整体外观简洁规整，不会破坏门窗的整体视觉效果。在实际选型应用中，这类锁具需要匹配对应型材系列的锁座配套使用，安装时需要保证锁体与锁座的对位精度，锁舌伸出后要完全卡入锁座卡槽，避免出现锁舌对位偏差导致锁止失效的问题，同时锁体的固定螺丝需要拧紧到位，避免长期使用后锁体移位影响锁止性能。
