现代平开窗铝型材转角连接结构设计

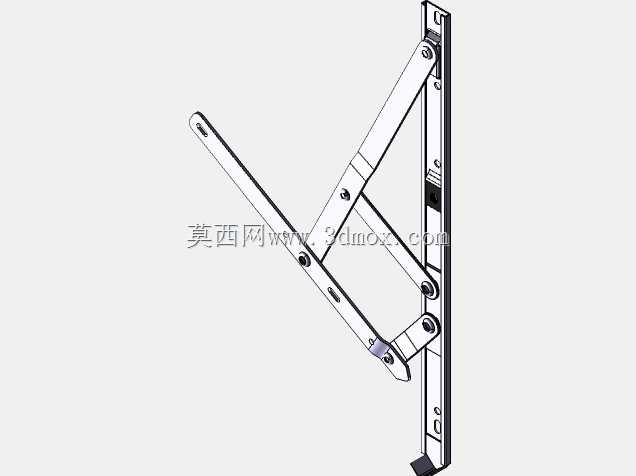

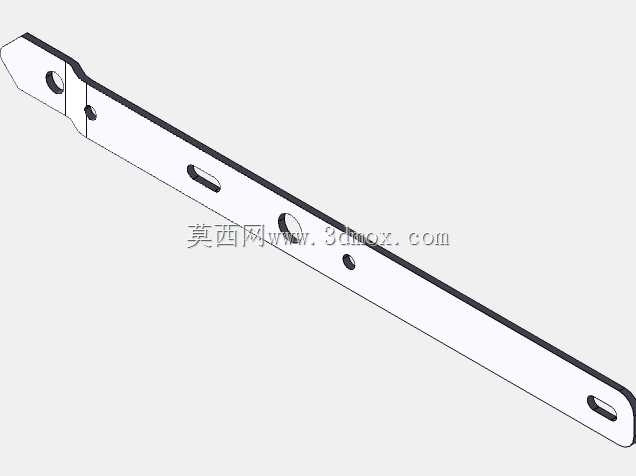

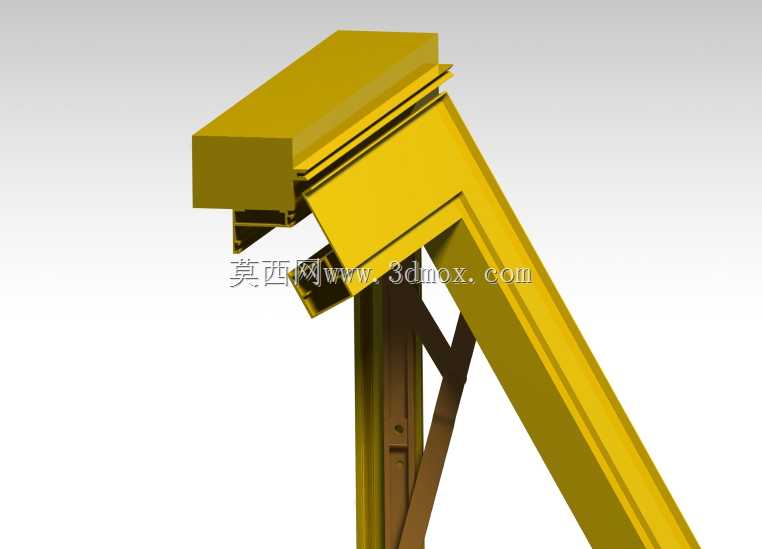

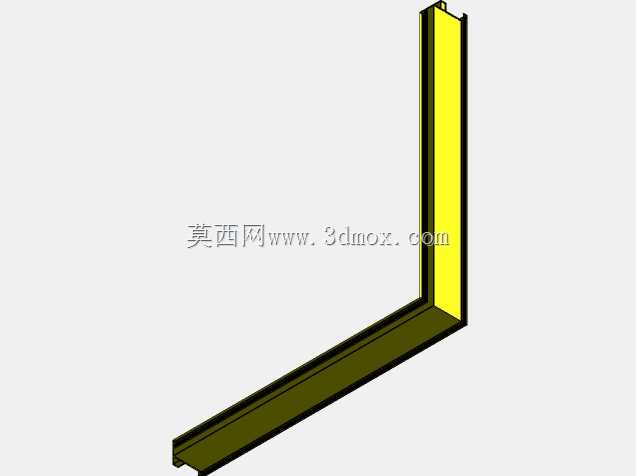

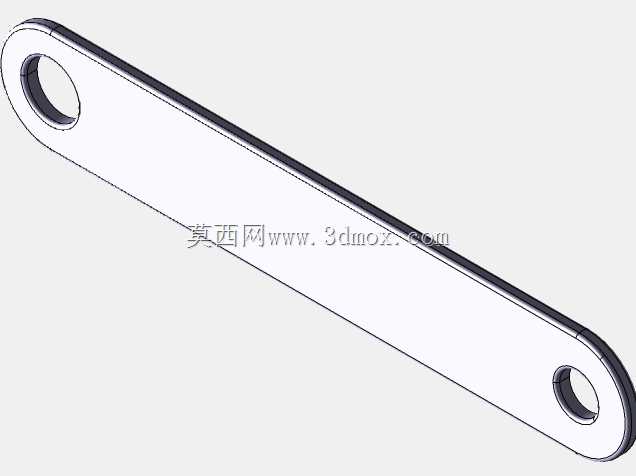

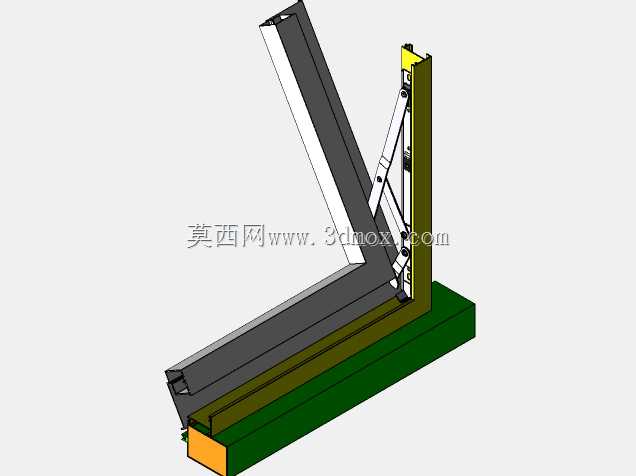

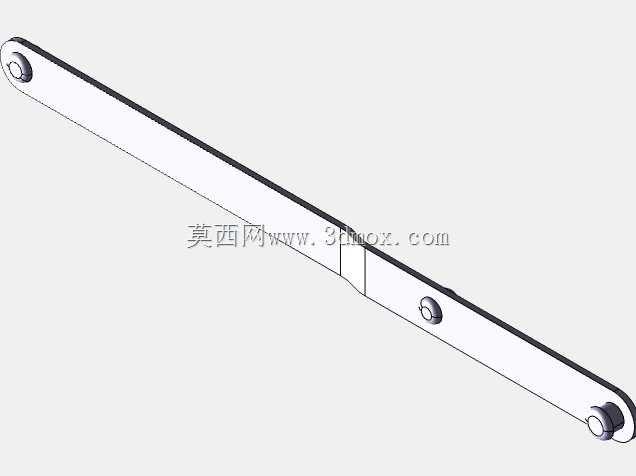

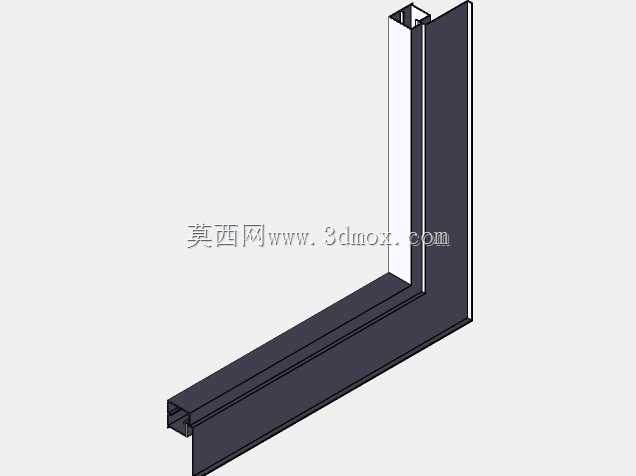

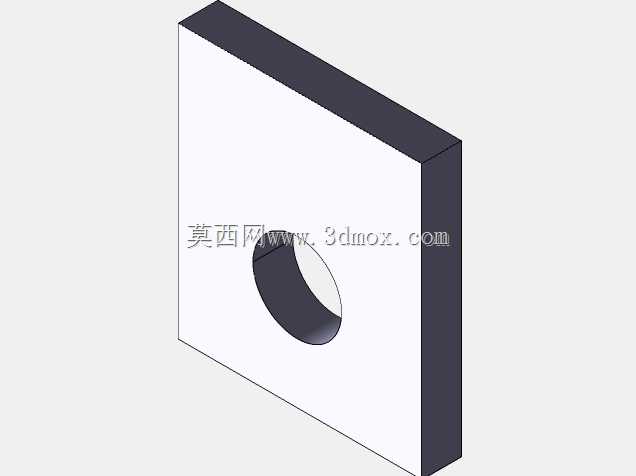

　　该结构针对民用及商用建筑外平开窗的90度转角拼接场景设计，核心解决传统铝窗转角处密封性能差、连接强度不足、启闭晃动的常见工程问题。从实际安装边界来看，该型材适配常规60-70系列断桥铝窗的框体厚度，竖向型材与横向型材的拼接端面采用45度精准切角配合，拼接处内置隐藏式不锈钢摩擦撑杆，替代传统外露式合页结构，既保证窗扇开启角度可稳定控制在0-90度区间任意悬停，也避免了外露五金件长期受雨水侵蚀生锈的问题。设计过程中优先考虑了型材的腔体结构合理性，外侧设置两道等压密封胶条卡槽，中间填充隔热断桥条阻断冷热桥传导，内侧预留五金件安装槽口，无需现场铣切加工即可完成撑杆、锁点的预装，能大幅降低现场安装的工时损耗。从功能特性上看，

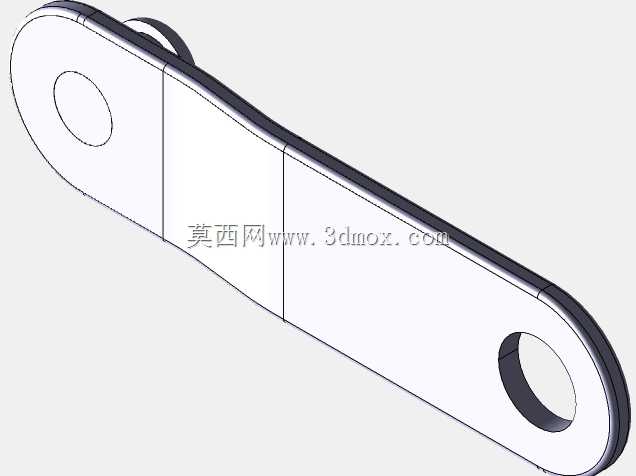

　　该转角结构的竖向型材底部设置了一体化的排水导流腔，可将渗入框体缝隙的雨水通过预设的排水孔有序导出，避免转角处积水渗漏；型材壁厚符合建筑门窗用铝型材的强度要求，拼接角部采用销钉注胶工艺配合结构设计，整窗组装后角部连接强度可满足高层住宅抗风压等级要求。在实际项目应用中，这类铝型材转角结构可直接适配住宅阳台转角窗、商业建筑立面转角窗的施工需求，配套的摩擦撑杆在设计时已匹配型材的安装槽位，安装时仅需将撑杆两端分别固定在窗扇与窗框的预设卡槽内，调整启闭阻尼即可完成装配，无需额外定制转接件。外形尺寸上，该转角型材的外视面宽度控制在常规窗型的统一视觉尺寸范围内，不会出现转角处框体过宽影响采光的问题，型材的安装基准面做了平面度公差控制，拼接后整窗的平面度误差可控制在建筑装饰验收标准允许范围内，同时预留了玻璃压条的安装槽，可适配5+20A+5规格的中空玻璃安装，满足常规节能建筑的门窗保温要求。
