带内嵌铜质螺纹嵌件的防滑调节旋钮

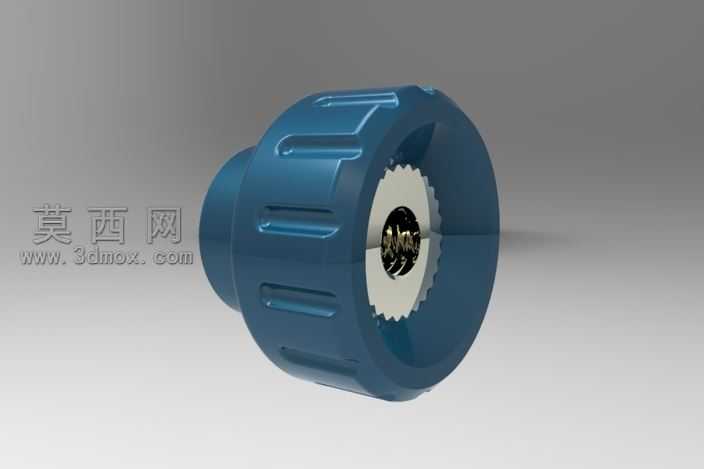

本旋钮三维建模过程中，首先对整体功能结构进行拆解规划，将部件分为外部防滑握持主体与内部金属螺纹嵌件两个核心部分开展建模工作。外部握持主体采用回转体基础特征建模，先绘制主体截面轮廓线，通过回转命令生成基础坯体，随后在握持外表面均匀排布防滑凹槽结构：先绘制单个凹槽的切除轮廓，通过圆周阵列命令沿主体轴线均匀排布6道凹槽，每道凹槽采用两端圆弧过渡的长条形结构，既保证握持时的摩擦力，又避免尖锐棱角带来的使用不适感，同时在主体外侧边缘做圆角过渡处理，提升操作触感。内部嵌件部分单独建模，先绘制带内螺纹的铜质衬套基础轮廓，内螺纹采用标准机械牙型参数绘制，保证螺纹配合的通用性，衬套外圈设计均匀分布的齿状防滑结构，该结构在嵌件与外部塑料主体装配时可形成牢固的咬合效果，避免旋钮转动时衬套与主体发生相对打滑，保证扭矩传递的可靠性。材质与渲染环节，外部主体赋予哑光黑色硬质工程塑料材质，调整材质粗糙度参数模拟塑料表面的细微磨砂质感，避免渲染时出现过度反光的失真效果；内部铜质嵌件赋予黄铜金属材质，调整金属度与反射参数，还原铜件的温润金属光泽，同时在齿状结构处做细微的光影处理，突出嵌件的结构细节。场景渲染采用柔和的侧上方主光源搭配底部补光，清晰展现旋钮外表面的防滑凹槽纹理、内部嵌件的齿状咬合结构以及内螺纹的牙型细节，整体渲染效果真实还原实物的材质质感与结构特征。设计思路上，该旋钮兼顾操作手感与结构耐用性，外部塑料主体降低整体重量与成本，内部铜质螺纹嵌件提升螺纹连接的耐磨性能与使用寿命，外表面的防滑凹槽适配手动旋转操作的施力需求，整体结构紧凑，可广泛应用于各类需要手动调节锁紧的设备部位，建模过程中所有配合尺寸均遵循通用机械配件的公差规范，保证模型可直接用于后续的结构验证与生产参考。
