双耳式法兰安装铰接支座结构设计

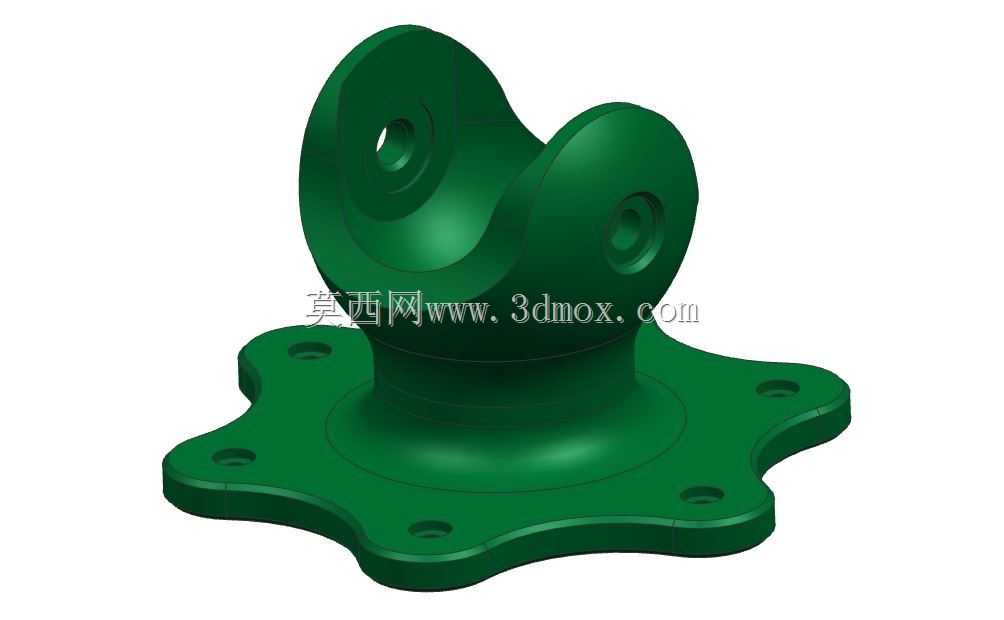

　　该铰接支座主要应用于需要实现铰接转动副的机械连接场景，常见于工程机械连杆机构、自动化设备摆臂连接、工装夹具翻转结构、输送线可调支撑部位，作为两个相对转动构件之间的承载连接载体，承担径向载荷与一定的倾覆力矩，同时允许连接部件绕铰接轴完成设定角度范围内的摆动动作。从结构设计来看，底部采用六瓣式异形法兰安装面，相比常规圆形法兰，在同等安装孔分布直径下，有效缩减了法兰外轮廓的冗余尺寸，六个安装沉孔沿法兰周向均匀分布，安装时可通过内六角螺栓穿过沉孔与安装基面锁紧，沉孔设计可保证螺栓头完全沉入法兰内部，不会突出安装面造成干涉，法兰与上方双耳结构之间采用渐变圆弧过渡，避免直角连接处的应力集中问题，提升整体结构的抗疲劳强度。上方的双耳铰接部位，

　　两个耳板对称分布，每个耳板上设置同轴的铰接孔，其中一侧耳板的孔位带有沉台结构，用于安装铰接轴的定位轴套或者轴端挡圈，保证铰接轴装配后的轴向定位精度，耳板内侧的圆弧面与铰接部件的端部圆弧轮廓适配，装配后可限制铰接部件的轴向窜动，同时避免转动过程中出现卡滞。设计过程中首先根据额定承载载荷计算耳板厚度与铰接孔直径，确保铰接部位的挤压强度与剪切强度满足工况要求，法兰部分的安装孔位置根据配套安装基面的螺孔分布确定，六瓣式的法兰边缘做了倒圆角处理，既减少加工时的应力集中，也避免安装过程中锐边划伤操作人员。安装边界方面，法兰底部为完全贴合的安装基准面，装配时需要保证基面的平面度公差在0.1mm以内，避免锁紧后支座出现倾斜导致铰接轴卡滞，

　　双耳的铰接孔同轴度公差控制在0.05mm以内，保证铰接轴穿入后转动顺畅无别劲现象，整体结构采用一体化铸造成型后再做机加工，相比焊接结构具备更好的整体刚性与尺寸一致性，适合批量配套应用在各类需要铰接支撑的机械设备中，日常维护时仅需要定期在铰接孔位置加注润滑脂，即可保证转动副的长期顺畅运行，减少磨损带来的间隙过大问题。
