弧形带安装孔法兰式连接支架结构

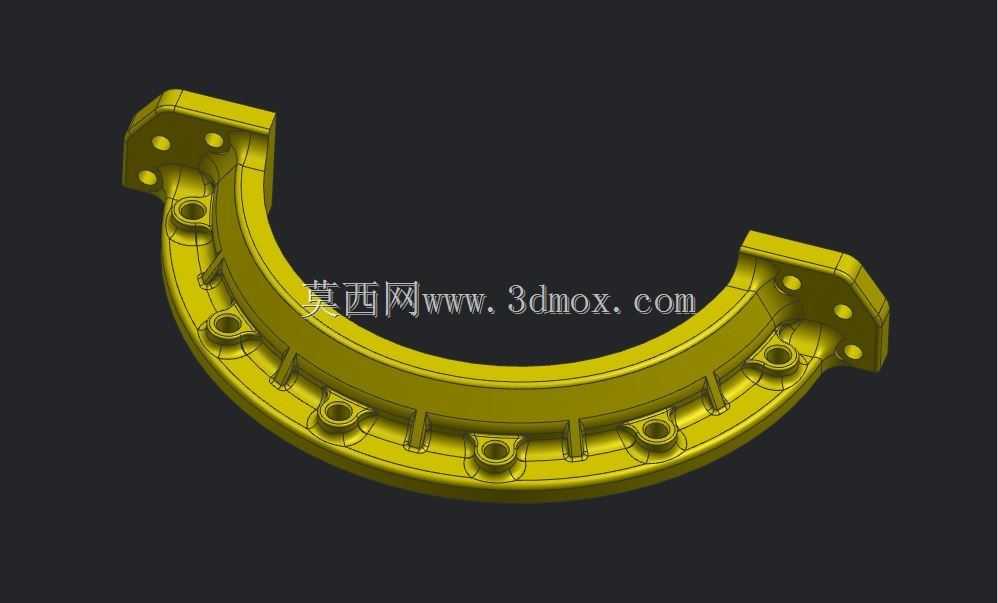

　　这类弧形带安装孔的构件，常应用在需要环形抱紧、周向定位的设备连接场景中，比如大型回转设备的壳体拼接、管道周向的辅助支撑、旋转机构的分段式护罩连接等工况，核心作用是实现弧形分段部件的精准对接，同时承担相邻部件之间的载荷传递，避免连接部位出现应力集中导致的变形或断裂。从结构设计来看，整体采用半圆弧的主体构型，曲率半径根据对接部件的外径匹配，保证安装后内弧面能够完全贴合被连接件的外表面，不会出现局部间隙导致的装配错位。主体截面采用带加强筋的薄壁结构，沿弧长方向均匀布置的纵向加强筋，在不显著增加整体重量的前提下，大幅提升构件的径向抗形变能力，避免在螺栓锁紧力或者外部载荷作用下出现弧面变形，保证贴合面的接触刚度。

　　两端的安装法兰采用平直折弯结构，法兰面上布置多组通孔，用于穿装锁紧螺栓，螺栓孔的位置度公差需要严格控制，保证分段拼接时相邻构件的法兰孔能够完全对中，避免强行装配带来的内应力。沿弧面均匀分布的多组凸台孔位，一类是用于安装附属的定位销或者小型固定件，实现被连接件的周向定位，防止工作过程中出现相对转动；另一类是沉孔结构，用于穿装径向锁紧螺栓，将弧形构件牢牢压紧在被支撑的部件表面，保证连接的可靠性。设计过程中需要重点关注安装边界的匹配：首先是弧面的内径尺寸要与对接部件的外径公差适配，预留合理的装配间隙，既不能间隙过大导致锁紧后构件变形，也不能间隙过小导致无法顺利套装；其次是两端法兰的安装面平面度需要满足要求，保证拼接后法兰面完全贴合，

　　避免出现局部缝隙导致连接松动；另外所有孔位的边棱都做了倒角处理，既可以去除加工毛刺，也能避免螺栓穿装时出现卡滞，同时减少应力集中的风险。在实际选型应用时，需要根据承载的载荷大小调整壁厚和加强筋的尺寸，如果是用于振动较大的工况，还可以在法兰贴合面增加减震垫片的安装槽，提升连接的抗震性能。这类弧形构件通常采用铸造成型后再做机加工的工艺，保证弧面和安装孔的精度，建模时需要重点核对各孔位的周向角度位置，以及法兰面与弧面的垂直公差，避免加工后出现装配干涉。
