小型通讯设备配套防护端盖结构设计

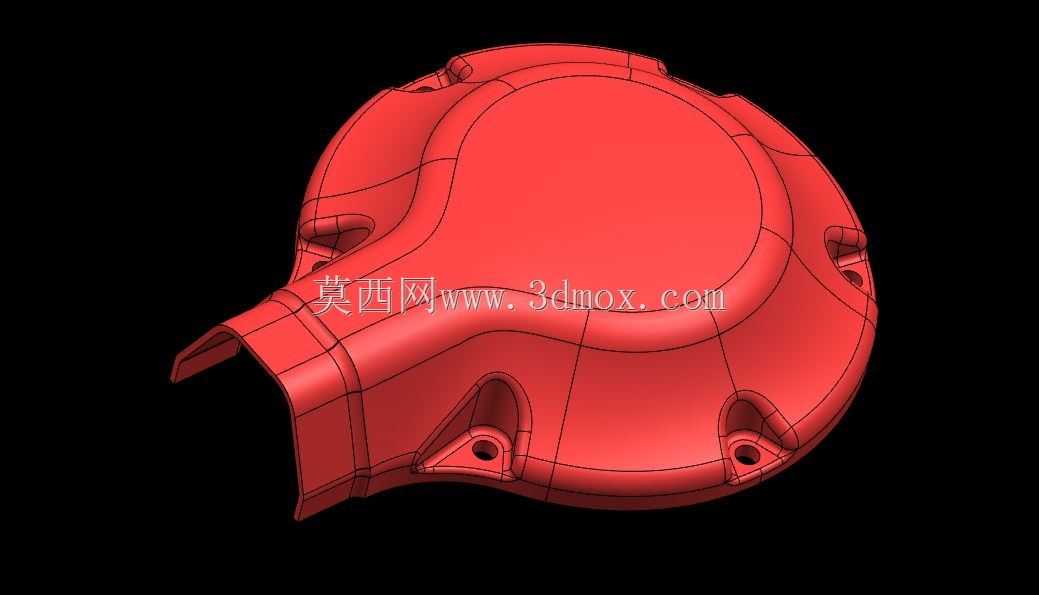

　　这款防护端盖主要应用于手持通讯终端的侧部出线区域防护，日常使用中可覆盖终端内部的线路接驳位置，避免外界灰尘、水渍侵入设备腔体，同时在设备意外跌落时承担局部冲击缓冲作用，保护内部PCB板与接线端子不受外力磕碰损伤。从结构设计逻辑来看，整体采用不规则曲面造型，完全贴合手持通讯设备的机身弧度，握持时不会产生突兀的硌手感，曲面过渡处全部做了R角处理，既避免注塑生产时出现应力集中导致的开裂问题，也能减少日常使用中边角剐蹭带来的涂层脱落。端盖主体预留了三个带沉台的安装孔位，安装时可通过M2.5规格的自攻螺丝直接固定在机身的塑料立柱上，沉台深度刚好覆盖螺丝头部，安装后螺丝端面与端盖表面齐平，不会突出表面影响握持手感。

　　侧部延伸的出线槽做了内收式唇边设计，线缆穿出后唇边可贴合线缆外被，缩小缝隙宽度，提升整体防护等级，同时唇边做了0.3mm的减薄处理，具备一定形变余量，装配时不会卡滞线缆，也能适配线径在3-5mm区间的不同规格通讯连接线。端盖内侧设计有一圈0.8mm高度的定位筋，装配时可直接卡入机身对应的定位槽内，无需额外治具辅助定位即可快速对齐安装孔位，提升产线装配效率。壁厚设计上整体保持均匀1.8mm厚度，局部安装孔位置做了加厚到2.5mm的补强处理，避免螺丝锁附时出现柱位爆裂问题，同时均匀壁厚也能保证注塑成型时冷却速率一致，减少缩水、翘曲等成型缺陷。从安装边界来看，端盖整体最大轮廓尺寸约为68mm*52mm，突出机身表面的最大高度为12mm，

　　安装后不会额外增加过多设备体积，可适配6英寸以下的手持通讯类终端产品，曲面造型与机身衔接处的缝隙可控制在0.1mm以内，保证外观的整体性。在实际使用场景中，这类端盖除了基础的防护作用，也可作为外观装饰件，通过表面晒纹、喷涂不同颜色来匹配整机的外观设计风格，表面的曲面弧度经过人体工学优化，单手握持设备时手掌虎口位置刚好贴合端盖的弧面，长时间握持也不会产生明显的压痕。结构设计时也充分考虑了维修拆卸需求，端盖侧边预留了0.5mm深度的撬位，维修时可通过撬棍直接撬动该位置即可拆下端盖，不会损伤端盖与机身的配合面，可重复拆装多次也不会出现卡扣断裂或者配合松动的问题。
