欧标两插电源转接连接座结构设计

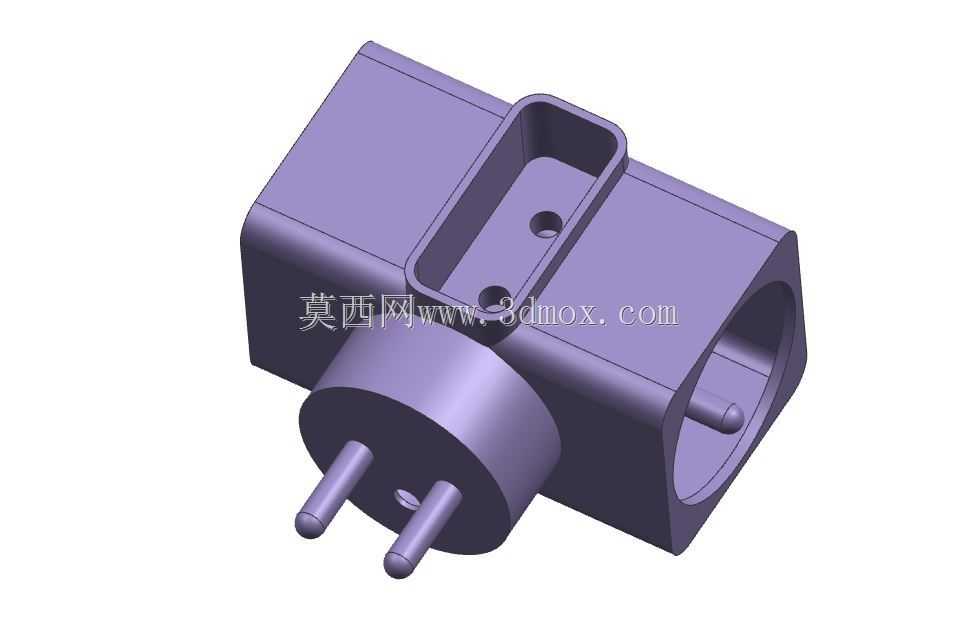

　　这款两插式电源连接转接构件，主要应用于低压民用供电场景下的取电转接作业，常见于便携通讯设备、小型消费电子的外接供电适配环节，可直接嵌入墙面取电面板或配套插排的插孔位，为后端负载提供稳定的市电导通通路。从结构设计逻辑来看，整体采用一体化绝缘基座搭配外露导电插脚的布局，主体基座选用耐温绝缘工程塑料成型，基座一侧延伸出两根平行圆柱状导电插脚，插脚的中心距、伸出长度、直径参数完全匹配欧标两孔插座的安装尺寸边界，插脚根部做了圆弧过渡处理，避免插拔过程中应力集中导致插脚弯折断裂，同时插脚与基座的嵌合位置设计了环形止退结构，保证多次插拔后插脚不会出现松动移位。基座另一侧设置了内凹的腔体结构，腔体内部预留了导电弹片的安装位，

　　腔体侧壁开设了两个定位通孔，用于穿设固定螺丝将内部导电组件与绝缘基座锁紧，腔体边缘做了加厚凸边设计，既可以提升整体结构的抗形变能力，也能在对接插头插入时起到导向限位作用，避免插偏导致内部接插件变形。基座的外轮廓做了多处圆角过渡，没有尖锐棱角，既符合民用电器的安全设计规范，也能降低注塑成型过程中的应力残留问题，整体外形的长宽高尺寸控制在常规便携转接件的合理区间，安装后不会遮挡相邻插座的插孔位置，适配多联插排的密集排布使用场景。设计过程中重点考量了插拔力的匹配性，插脚的表面粗糙度、圆柱度公差控制在合理范围，既保证插入后接触可靠不会出现松脱打火，也不会因为插拔力过大导致使用不便，同时内部腔体的尺寸预留了足够的安全爬电距离，满足低压电器的绝缘安全要求，导电部件与绝缘基座之间的配合间隙控制在0.1mm以内，避免灰尘、潮气进入内部导致绝缘性能下降。
