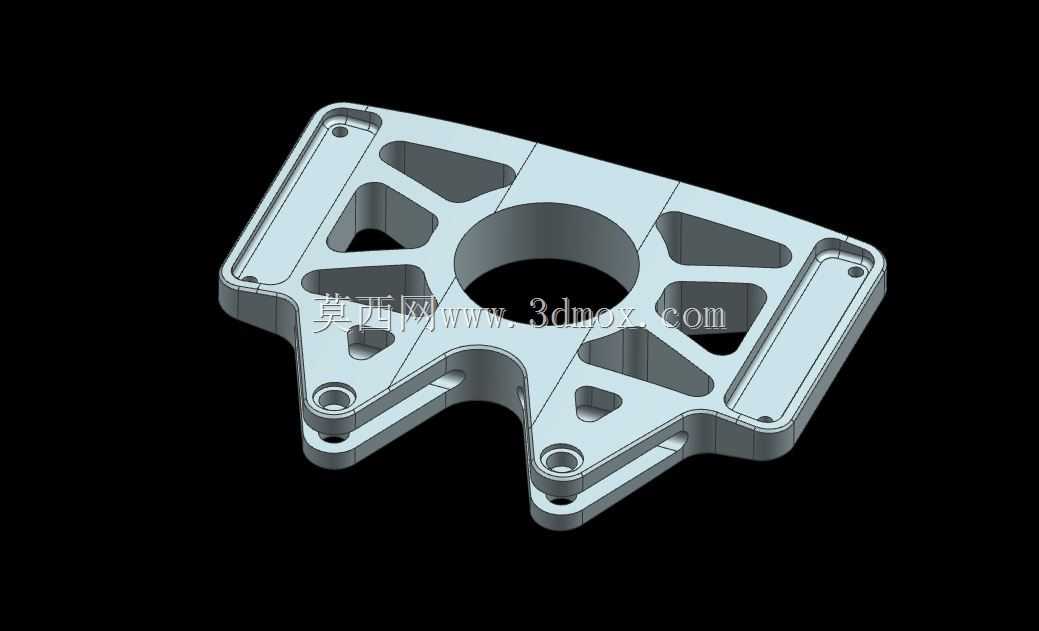

轻量化镂空结构通讯设备安装固定支架

　　这款支架主要面向户外便携通讯终端、小型信号中继设备的安装固定场景，在手持通讯设备配套的挂载组件、车载临时通讯基站的快装结构中都能适配使用，核心作用是为通讯核心模组提供稳定的安装基准，同时在设备受冲击、振动时分散应力，避免内部精密电路板受外力损坏。从结构设计来看，整体采用对称式镂空布局，中间大尺寸通孔是为通讯模组的射频接头、散热柱预留的穿装空间，周边分布的三角形、梯形镂空槽并非单纯为了减重，每一处镂空的边界都顺着应力传递路径设置，在支架受垂直方向压力、侧面冲击时，筋位能够将外力快速分散到各个安装点位，避免局部应力集中导致的断裂问题。支架边缘设置的多个带沉台的安装孔，分别对应通讯模组的固定螺柱、外部挂载的连接点位，

　　沉台深度经过匹配标准内六角螺栓头部尺寸设计，安装后螺栓头部不会突出支架表面，避免和设备外壳产生干涉。下方延伸的两个带衬套的安装耳，是专门为设备快拆锁扣预留的连接位，衬套采用过盈配合压装在耳片孔内，能够减少反复拆装带来的孔位磨损，提升长期使用的结构可靠性。设计过程中优先考虑了壁厚的均匀性，整体主体壁厚保持在3mm，筋位厚度控制在2.5mm，既避免注塑或CNC加工时出现壁厚不均导致的变形问题，也能在满足结构强度的前提下最大限度降低零件自重，适配便携通讯设备对重量的严苛要求。安装边界方面，支架整体外轮廓尺寸控制在120mm*100mm范围内，安装孔位的中心距严格匹配主流6s规格通讯模组的安装孔距，不需要额外加工转接板就可以直接装配，

　　支架背面预留的0.5mm深度的定位槽，能够和设备壳体上的定位凸台配合，装配时可以快速定位，避免螺丝锁附时出现支架偏移的问题。所有边角都做了R1.5的圆角过渡，既避免加工时出现锐边划伤操作人员，也能减少应力集中点，提升零件的抗疲劳强度，在设备反复受振动的工况下，不会从边角位置萌生裂纹。
