通讯设备用多安装位压铸支撑支架

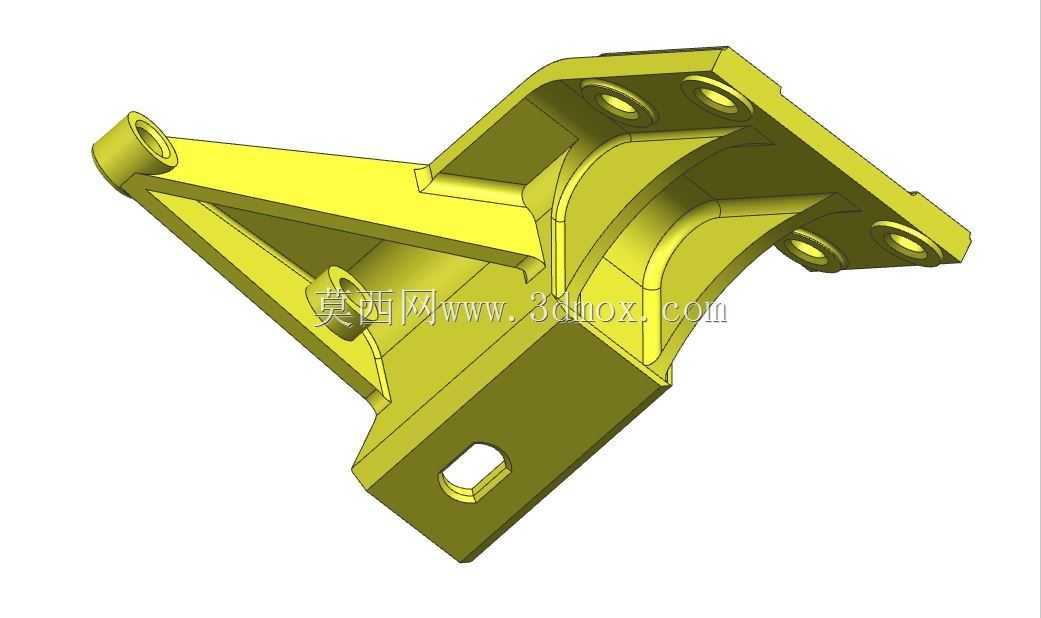

　　这款支撑类结构件主要应用于户外通讯基站设备、便携通讯终端的内部模组固定场景，在设备内部承担承重、定位、隔振的核心作用，避免通讯核心板卡、射频模块在运输或使用过程中出现移位、磕碰损伤。从结构设计来看，整体采用一体化压铸成型的思路，主体设置三个带沉孔的主安装面，沉孔深度匹配常用M4内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出支架表面，避免干涉周边其他元器件的排布；侧方延伸的悬臂端设置同轴通孔，用于铰接通讯设备的翻盖或可调试天线模组，铰接孔的内壁预留了0.2mm的衬套安装余量，可根据使用场景选配铜衬套或尼龙衬套，降低铰接转动过程中的磨损量。底部的安装基准面设置了一个长圆形腰型孔，可补偿安装过程中累计的位置公差，

　　避免硬装配导致的支架内应力集中，延长零件的疲劳使用寿命。支架的筋板排布遵循力流传递路径设计，在主安装面与悬臂的交接位置设置了变厚度加强筋，筋板厚度从根部的4mm逐步过渡到端部的2mm，既保证了悬臂端的承重能力，避免长期负载下出现悬臂下挠变形，又尽可能控制了零件的整体重量，符合通讯设备轻量化的设计要求。安装边界方面，零件的最大外轮廓尺寸控制在120mm80mm60mm范围内，可适配多数小型通讯终端的内部安装空间，所有棱边均做了R0.5的倒圆角处理，既避免压铸过程中出现应力开裂的问题，也能防止装配过程中锐边划伤操作人员或损坏线材绝缘层。在实际选型应用中，该支架可采用ADC12铝合金压铸成型后做钝化处理，满足户外通讯设备的防腐蚀要求，

　　也可根据成本需求选用ABS+PC工程塑料注塑成型，用于室内固定安装的通讯设备内部，两种材质下的结构强度均能满足15kg以内的静态承重要求，铰接端的转动寿命可达万次以上，完全覆盖通讯设备的常规使用周期。设计过程中还充分考虑了加工工艺性，所有安装孔的轴线均与开模方向保持平行，无需额外设计侧抽芯结构，能有效降低模具加工成本与量产时的单件生产周期，适合大批量规模化生产应用。
