四缸发动机排气歧管结构设计

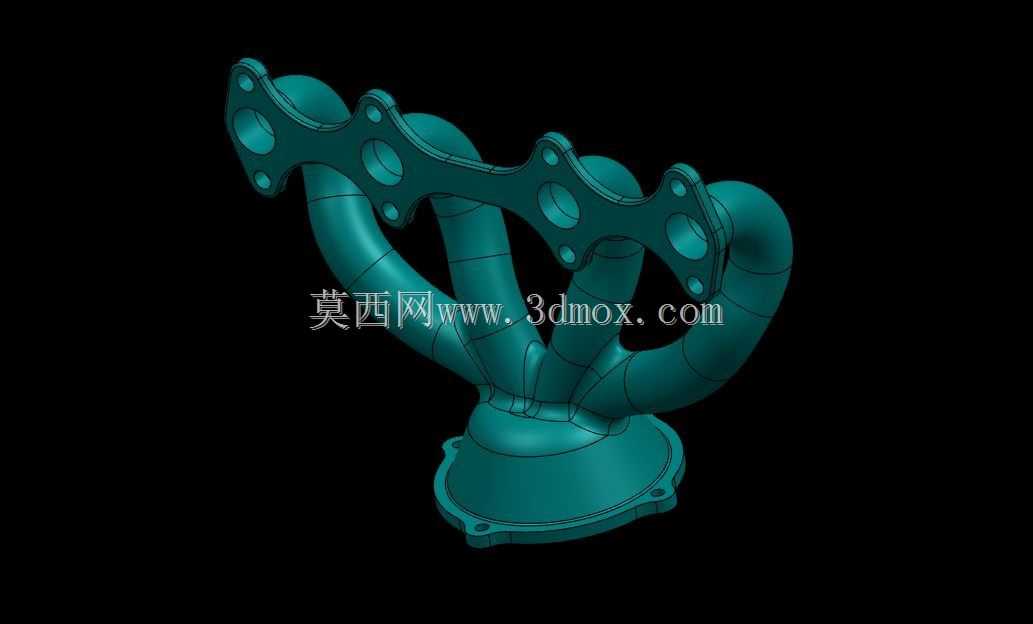

　　该结构为直列四缸内燃机配套的排气汇集部件，也就是常说的排气曼尼福德，核心作用是将四个气缸燃烧室排出的高温高压废气有序汇集，导入下游排气三元催化、消声总成，避免各缸排气出现干涉扰流，直接影响发动机的排气效率、泵气损失与动力输出表现。从结构设计来看，四个进气接口采用等距排布的法兰结构，法兰面预留对应螺栓过孔，可直接与缸盖排气侧的密封面贴合安装，安装孔位的位置度公差需控制在0.1mm以内，保证装配后密封垫受力均匀，避免高温废气泄漏。四个分支管路采用渐变曲率的弯管结构，设计时优先考量各缸排气路径的长度差控制，尽可能降低不同气缸排气脉冲的相互干扰，减少排气背压，同时弯管的圆角过渡经过流体仿真优化，

　　避免管路内壁出现直角折角造成的气流紊流与局部阻力激增。管路交汇后的总出口采用带安装法兰的扩口结构，可匹配下游排气系统的对接尺寸，法兰底部预留定位凸台，方便装配时快速对位，减少现场安装的调整工作量。外形整体采用对称式布局，分支管路的弯曲角度充分避让发动机舱内的周边部件，包括点火线圈、机油尺管路、冷却水管等周边附件的安装空间，安装边界经过校核，不会与周边部件在发动机运行振动过程中出现运动干涉。管壁厚度根据排气温度场分布做差异化设计，靠近缸盖侧的高温区域适当增加壁厚，提升耐热变形能力，交汇后的总管区域在保证结构强度的前提下适当优化壁厚，控制整体部件重量，降低发动机总成的自重负载。这类排气部件的建模过程需要同步考虑铸造工艺的拔模角度，

　　管路内外壁的拔模斜度控制在1.5°到3°之间，避免铸造过程中出现脱模困难、壁厚不均的问题，同时法兰面的加工余量预留合理，减少后续机加工的工序时长。实际装车应用中，该部件需要承受800℃以上的持续高温工作环境，以及发动机运行带来的持续振动，因此结构的圆角过渡处都做了应力释放优化，避免长期热循环与振动载荷下出现应力集中导致的开裂故障，分支管路的支撑点位设计也兼顾了振动解耦需求，减少排气振动向缸盖侧的传递。
