SKF立式带座外球面轴承结构设计

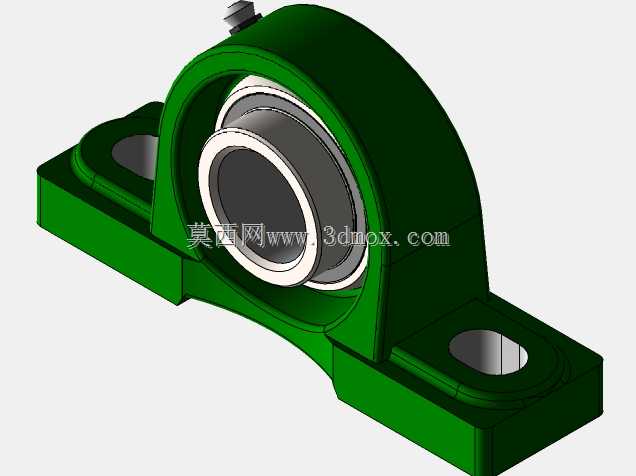

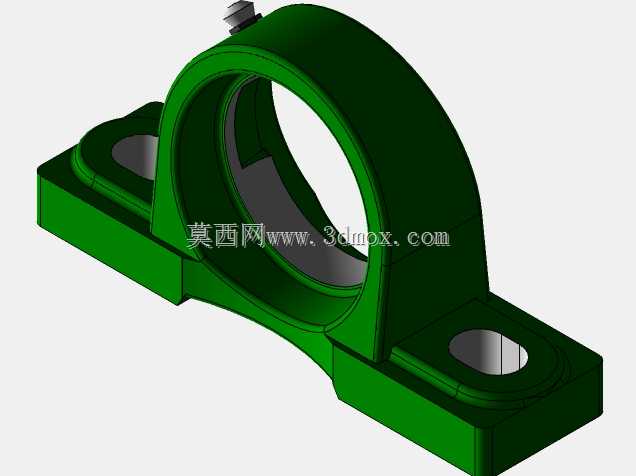

　　这类带座外球面轴承在轻工输送线、小型农机传动端、风机配套设备里应用极广，核心作用是给旋转轴提供径向支撑，同时补偿一定的安装同轴度误差，降低现场安装的调试难度。从结构上看，整体采用立式菱形安装座搭配外球面球轴承的组合形式，铸造成型的座体做了加厚的承力筋设计，安装脚位置预留了两个长圆形螺栓过孔，长孔的设计是为了适配现场安装时的孔位偏差，不需要严格对准基准孔位就能完成固定，适配不同机架的安装公差。轴承内圈采用顶丝锁紧结构，装配时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉就能实现轴与内圈的同步旋转，不需要额外加工轴肩或者配置锁紧螺母，大幅缩短装配工时。座体与轴承外圈的配合采用球面配合形式，当安装轴出现轻微的偏斜时，

　　外圈可以在座体的球面窝内自动微调角度，避免轴承因为别劲出现早期磨损，这也是这类轴承在工况复杂、安装精度不高的场景下被大量使用的核心原因。设计时首先要确认安装边界：两个安装孔的中心距要匹配常用的型材机架安装孔距，座体总高度要保证轴安装后与机架平面留有足够的安全间隙，避免轴旋转时与机架发生剐蹭；轴承内孔的尺寸系列覆盖常用的12mm到50mm轴径范围，适配不同功率等级的传动需求。座体的承力面做了加厚处理，在承受径向冲击载荷时不会出现座体开裂的问题，安装脚的厚度也经过校核，在螺栓拧紧力矩达到标准值时不会出现压溃变形。轴承两侧自带密封结构，能够阻挡粉尘、水汽进入轴承内部的滚道，在多尘的输送车间、户外农机场景下不需要额外配置密封组件，

　　减少后期维护的工作量。建模过程中需要注意球面配合面的公差匹配，座体的球面窝直径要与轴承外圈的球面直径保持合理的间隙配合，既要保证调心动作顺畅，又不能间隙过大导致运转时出现晃动；安装孔的长圆方向要沿轴的垂直方向布置，方便安装时调整轴的中心高度位置；顶丝的位置要预留足够的扳手操作空间，避免装配时扳手无法到位拧紧。这类轴承座在选型时需要根据轴的径向载荷大小确认座体的承载等级，重载场景下需要选用铸铁材质的加厚座体，轻载输送场景下可以选用冲压座体降低成本，本次设计的铸造型座体适配中等载荷的通用传动场景，兼顾了强度与成本控制。
