1/2英寸内螺纹NPT世伟洛克球阀结构

　　这款1/2英寸内螺纹NPT规格的球阀，在中小口径流体管路系统中应用覆盖范围极广，从实验室气路分配、车间工艺流体输送到小型化工装置的支路截断，都能见到同结构产品的身影。不同于大口径法兰连接的工业球阀，这类内螺纹连接的产品主打紧凑安装场景，不需要额外搭配法兰片、密封垫片组，直接通过管螺纹旋入对应管路接口即可完成装配，在空间局促的设备内部管路排布中优势十分明显。

　　从实际功能来看，该类球阀核心作用是实现管路介质的通断控制，采用90度旋转启闭的结构逻辑，操作时仅需将阀杆转动四分之一圈即可完成全开或全关动作，相比截止阀类的多圈旋转操作，启闭效率更高，且全开状态下流道几乎无缩径，介质流经时的压力损失极小，适合对管路压降敏感的气路、洁净流体输送场景。世伟洛克结构的球阀在密封可靠性上做了针对性优化，阀座密封面与球体的贴合精度控制严格，在中低压工况下长期使用也不容易出现内漏问题，适配的介质类型涵盖压缩空气、惰性气体、清水、常规腐蚀性弱的化工流体等。

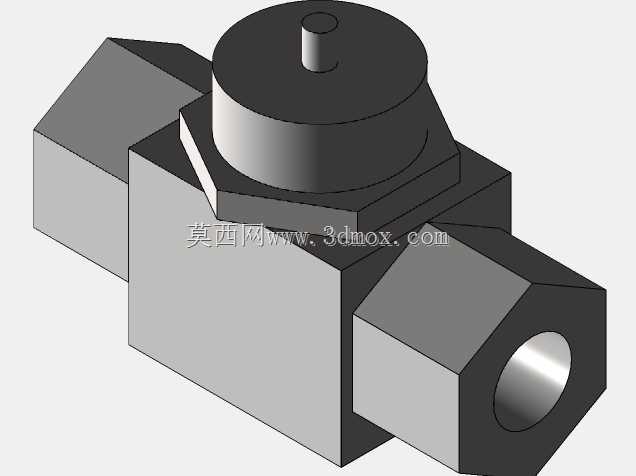

　　设计层面上，建模时优先还原了产品的六角外形轮廓，这一外形并非单纯的造型设计，而是为安装时扳手夹持预留的受力面，实际装配时可以用标准开口扳手卡住六角部位施加扭矩，避免安装过程中阀体变形损坏。内螺纹部分严格遵循NPT螺纹的锥度参数建模，还原了锥管螺纹的密封特性——NPT螺纹依靠牙型的变形实现密封，不需要额外缠生料带也能达到较好的密封效果，建模时螺纹的牙距、锥度偏差控制在工程允许范围内，可直接用于装配干涉检查。球体部分的流道孔径与1/2英寸管路通径匹配，避免出现通径缩窄影响流量的问题，阀杆与球体的连接部位做了防脱出结构设计，符合这类阀门的实际安全设计要求。

　　安装边界方面，这款球阀的整体轴向尺寸较短，两个内螺纹接口的同轴度公差控制严格，安装时不需要为阀体预留过长的轴向空间，六角部位的对边尺寸符合标准紧固件的尺寸规范，扳手操作空间仅需要预留出标准开口扳手的转动空间即可，不需要额外定制特殊安装工具。建模时还原的外形细节可直接用于设备管路的整体装配仿真，提前排查管路排布时的安装干涉问题，也可用于操作工位的人机工程校验，确认阀门操作手柄的转动范围内无其他零部件遮挡。
