重载平板万向绿色滚轮脚轮结构设计

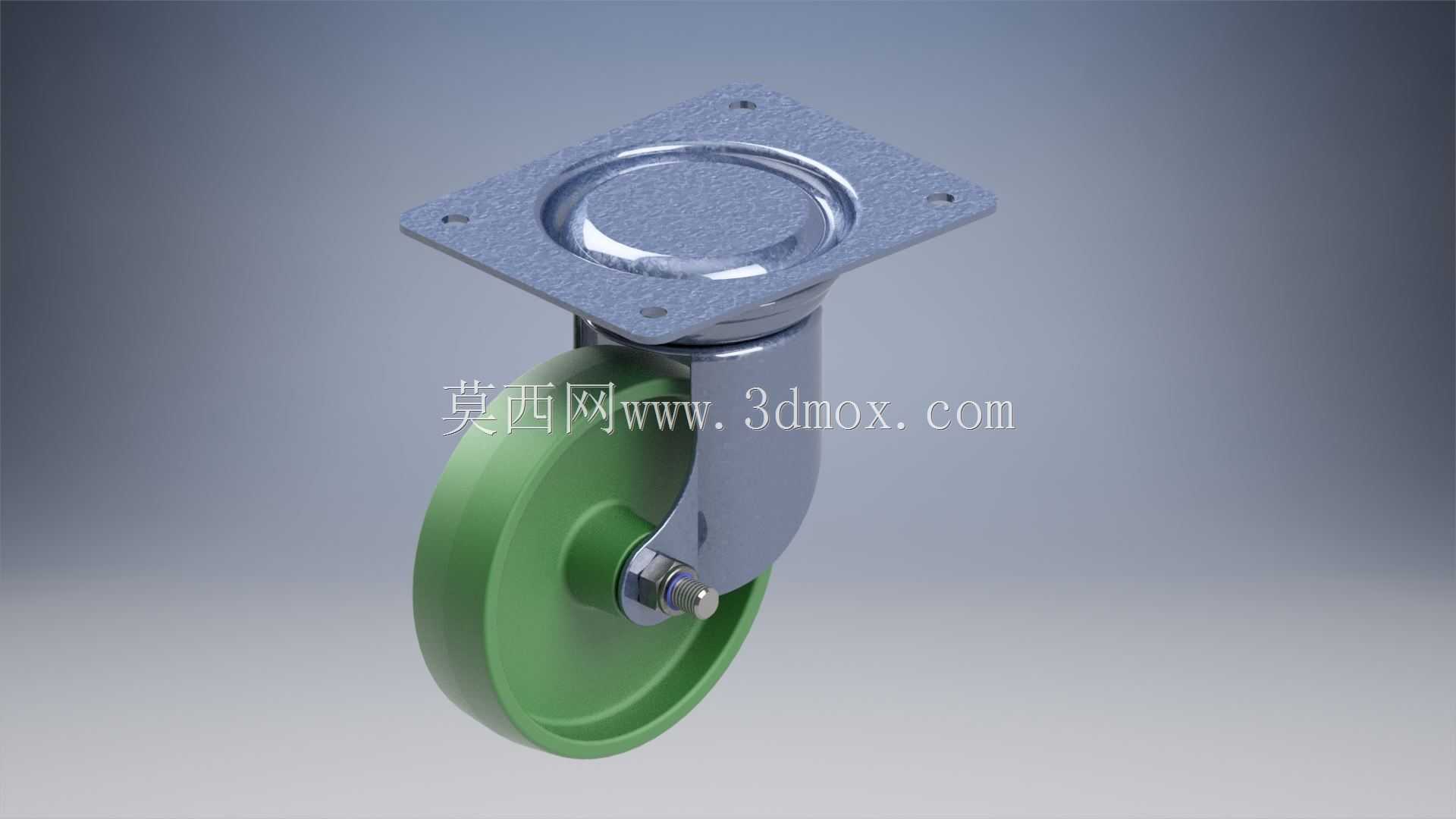

　　这款万向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，在各类工装推车、设备移动底座、仓储周转架、轻型自动化输送线接驳工位都有广泛适配空间。日常产线物料转运过程中，脚轮需要同时兼顾承重稳定性、转向灵活性与轮体耐磨属性，这款结构在设计阶段就针对这些核心需求做了针对性的结构优化。顶部采用方形四孔安装法兰，安装孔位对称分布在法兰盘四角，安装时可通过螺栓直接与设备底部的安装面板锁紧，法兰盘与下方转向支架之间采用内置回转支承结构，保证360度转向过程中无卡滞，转向阻尼均匀，不会出现重载下转向卡顿或者偏摆的问题。轮架采用一体式冲压折弯成型的金属支架，支架与轮体的连接轴做了加粗设计，轴端采用防松螺母锁紧，

　　避免长期使用过程中轴件松脱引发的安全隐患。轮体采用高耐磨尼龙材质，绿色轮面做了微弧面设计，接触地面时的受力面均匀分散，既可以在环氧地坪、水泥地面、瓷砖地面等多种厂区常见地面顺畅滚动，也不会对地面造成硬划伤，轮体内部镶嵌有自润滑轴承，滚动过程中无需额外加注润滑脂，长期使用也不会出现异响或者滚动阻力增大的问题。从安装边界来看，方形法兰的边长尺寸适配市面上多数标准设备底座的安装孔距，安装时不需要额外对设备底部做打孔改造，转向支架的回转半径经过精准核算，转向过程中轮体不会与设备底部的安装结构发生干涉，轮体的离地高度匹配常规工业设备的底部离地间隙，安装后不会出现设备整体抬升过高影响稳定性的问题。在实际选型应用中，

　　这类脚轮常以四个为一组搭配使用，其中两个可搭配带刹车结构的同规格脚轮，在设备需要固定位置时锁止轮体转动与转向，保证工位停靠时的稳定性，单轮承重覆盖常规轻型到中型工业设备的移动需求，轮体的耐磨属性可以满足厂区内高频次转运的使用强度，支架的表面做了镀锌防锈处理，在潮湿的仓储或者生产车间环境下也不会轻易出现锈蚀问题，延长整体使用寿命。结构建模过程中，各部件的配合公差都做了合理预留，回转结构的配合间隙控制在合理范围，既不会因为间隙过大出现转向晃动，也不会因为间隙过小导致转动卡滞，轮体与支架的侧面间隙均匀，滚动过程中不会出现轮体蹭到支架的问题。
