陶瓷加工用分齿式瓷砖磨削砂轮结构

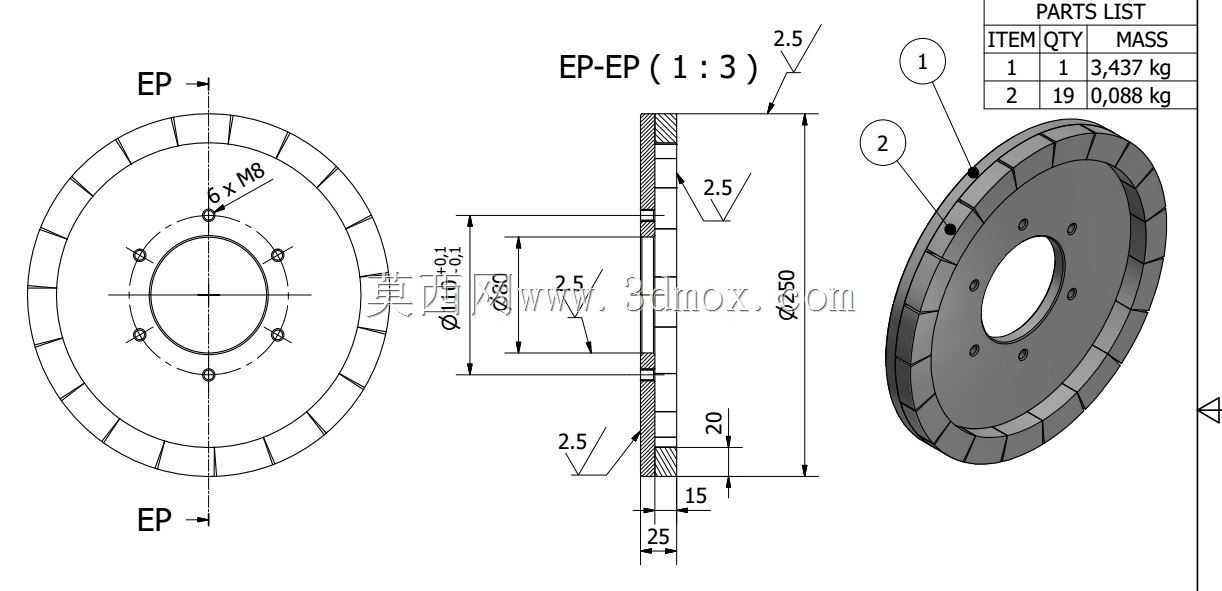

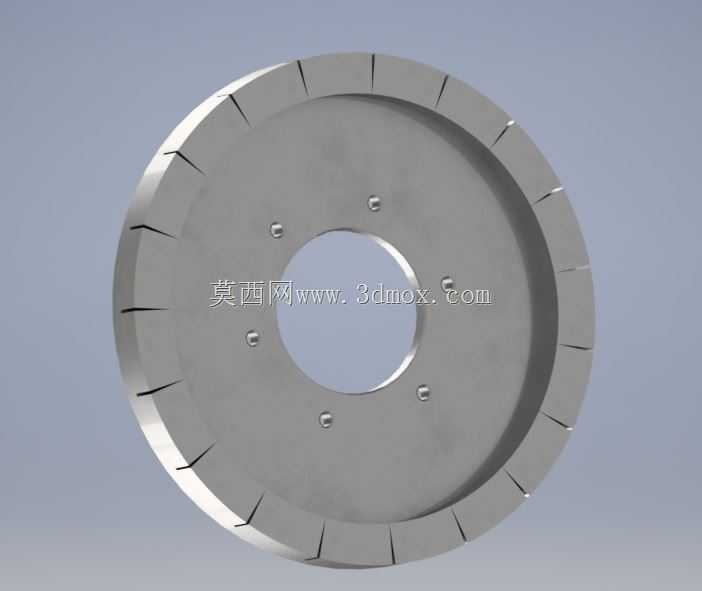

　　这款分齿结构的磨削轮，主要面向建筑陶瓷生产线的瓷砖精磨、修边工序设计，适配瓷砖连续磨削加工工位的装夹需求，在陶瓷砖生产的冷加工环节，承担砖坯侧边定厚、倒角、表面糙化处理的加工职能，可直接替换同安装规格的常规烧结砂轮，适配现有瓷砖加工线的磨头主轴装夹标准。从结构设计来看，轮体采用整体圆盘式基体，中心设置大直径安装通孔，围绕中心孔均匀分布6个沉头固定孔，安装时可通过内六角螺栓直接将轮体锁紧在磨头输出法兰上，沉孔结构可避免固定螺栓突出轮体基准面，保证轮体安装后的端面跳动量控制在磨削加工允许的公差范围内，减少高速运转时的动平衡偏差。轮体外缘均匀分布开式分齿槽，齿槽沿轮体径向开设，将外缘磨削面分割为独立的扇形磨削单元，

　　这种结构一方面可以在高速磨削时为磨削区域提供充足的排屑空间，避免瓷砖磨削产生的陶瓷碎屑卡滞在磨削面与砖面之间，造成砖面划伤；另一方面分齿结构可降低轮体与砖面的连续接触面积，减少磨削过程中的热量累积，避免瓷砖因局部瞬时温升过大出现崩边、暗裂等加工缺陷。轮体的安装基准面经过平面度公差校核，与中心安装孔的垂直度满足磨具装夹的通用精度要求，安装时无需额外加装调整垫片即可保证轮体的回转精度，适配转速范围覆盖瓷砖加工线常用的磨头工作转速区间。轮体背面设置环形减重凹槽，在保证轮体整体结构刚性的前提下，降低轮体自身重量，减少磨头主轴的转动惯量负载，降低磨头轴承的长期运转磨损。从实际应用场景出发，这款砂轮可适配干法、湿法两种瓷砖磨削工艺，

　　分齿槽的宽度与深度经过匹配设计，湿法磨削时冷却水可顺着齿槽均匀流入磨削接触区，充分带走磨削热量与陶瓷碎屑，提升磨削面的加工光洁度；干法磨削时齿槽可引导气流带走磨屑，减少粉尘在轮面的附着，延长砂轮的单次修整周期。设计过程中针对瓷砖材质硬脆的加工特性，调整了齿部的边缘倒角参数，避免齿部棱边过于锋利在接触砖面时造成冲击崩边，同时保证每个磨削齿的工作面宽度一致，确保加工过程中砖面的磨削量均匀，不会出现局部磨削过量导致的尺寸超差。轮体的外径、中心孔直径、固定孔分布圆直径均匹配主流瓷砖加工设备的磨头安装尺寸边界，无需对现有设备的磨头结构做改造即可直接换装，适配生产线快速换型、耗材更换的作业需求。
