带减重孔槽式导向滑轮结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:672994
  • 带减重孔槽式导向滑轮结构设计
  • 带减重孔槽式导向滑轮结构设计

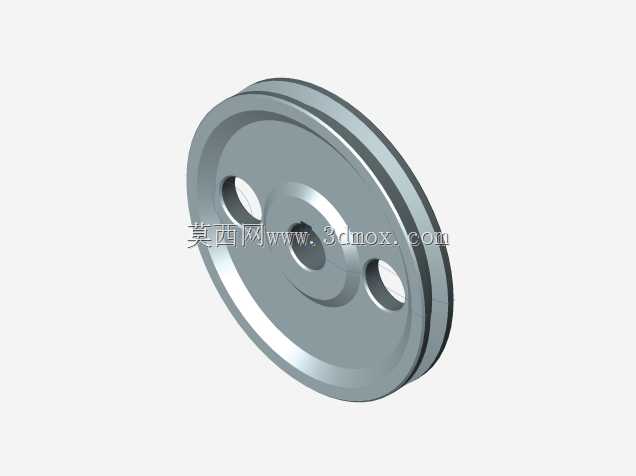

  这款槽式导向滑轮的结构设计,核心围绕轻载传动场景的导向需求展开,在常规皮带轮、钢丝绳导向轮的应用场景中,这类带对称减重孔的结构能够在保证轮体结构强度的前提下,有效降低转动惯量,减少动力传输过程中的无效损耗。轮体采用单槽式轮廓设计,槽型截面经过圆弧过渡处理,能够适配圆形截面的牵引绳、同步带或者细直径钢丝绳,避免传动过程中出现绳索脱槽、偏磨的问题,在小型输送设备、手动牵引机构、轻工自动化生产线的导向工位中,这类结构的滑轮应用十分广泛。从设计思路上看,轮体中心的轴孔采用通孔设计,可直接适配标准直径的转轴,轴孔周边做了加厚凸台处理,能够提升轴孔配合面的接触强度,避免轮体在长期转动过程中出现轴孔磨损、松旷的问题。轮体盘面的两个对称圆形通孔,

  并非单纯为了减重,在实际装配场景中,这两个孔还可作为工艺孔使用,方便装配时使用工装卡具固定轮体,完成轴孔的压装、键槽的配作等工序,同时对称开孔的设计能够保证轮体的动平衡性能,避免高速转动时出现偏心振动。轮缘的厚度经过梯度设计,靠近槽底的位置厚度最大,向轮缘外侧逐步减薄,既保证了绳槽部分的耐磨性能,又尽可能控制了轮体的整体重量。从安装边界来看,这类滑轮的轴向尺寸紧凑,安装时不需要预留过大的轴向空间,径向尺寸根据传动比需求可做等比例缩放,中心轴孔可根据实际选配的转轴直径做适配调整,键槽可根据传动扭矩的大小选择平键或者花键连接方式。在实际使用场景中,这类滑轮不仅可以作为定滑轮改变牵引方向,也可作为动滑轮配合支架使用,降低牵引所需的作用力,

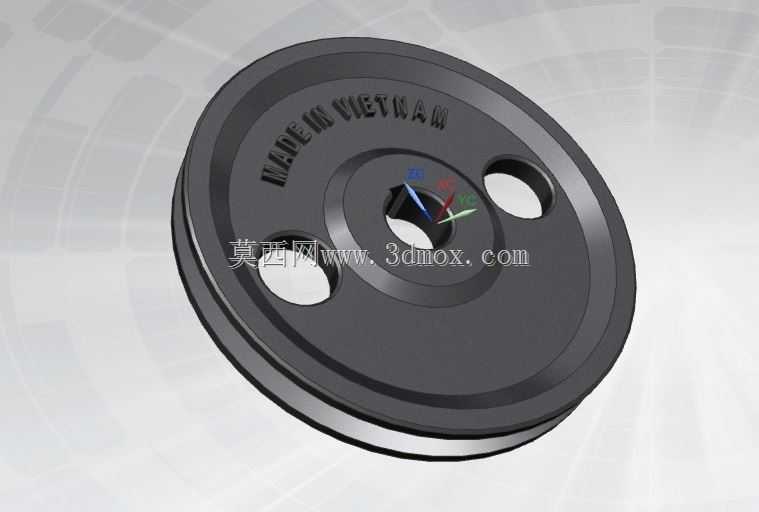

  盘面的标识区域可直接压印型号、材质等信息,方便后期运维时的零件识别与替换。轮体的材质可选配工程塑料或者铸钢、铝合金材质,不同材质适配不同的负载场景,工程塑料材质自重更轻、运行噪音低,适合轻载、低转速的民用或轻工场景,金属材质则可适配中等负载、较高转速的工业传动场景,绳槽表面可根据需求做抛光或者滚花处理,提升与传动件之间的摩擦力,避免出现打滑问题。
