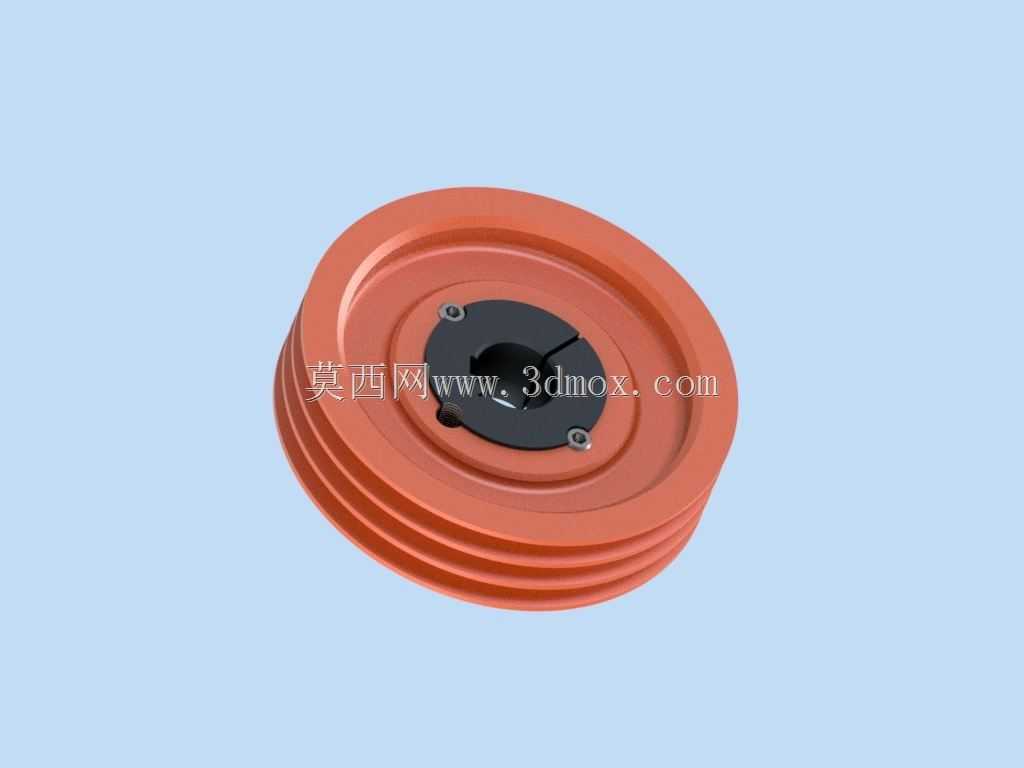

三槽XPB锥套锁紧式工业传动皮带轮

　　这款三槽XPB规格皮带轮，是工业带传动系统里的核心动力传递部件，主要适配XPB型窄V带使用，常见于陶瓷生产设备、输送机械、中小型风机、机床主轴传动等需要稳定动力传输的工况场景。从结构设计来看，轮体采用分体锥套锁紧的安装形式，区别于传统直孔键连接的带轮，锥套结构在安装时无需对轴做高精度的过盈配合加工，仅需通过拧紧锥套上的锁紧螺钉，就能让锥套外锥面与带轮内锥面紧密贴合，同时抱紧安装轴，既降低了轴加工的精度要求，也能在后期维护拆卸时无需借助拉马等重型工具，松开螺钉即可完成带轮的拆卸更换，大幅缩短产线停机维护的时间。轮体的槽型严格遵循XPB窄V带的截面轮廓设计，槽角、槽深、槽间距均匹配标准带型参数，能保证V带与轮槽的接触面积均匀，

　　避免传动过程中出现带体打滑、偏磨、跳齿等问题，三槽的设计可同时容纳三根XPB窄V带并行传动，相比单槽或双槽结构，能传递更大的额定扭矩，适配功率更高的动力输入场景。轮缘外侧设计有环形挡边结构，可防止带轮高速运转时V带出现轴向窜动脱出的情况，轮体辐板采用等厚圆盘式结构，在保证整体结构强度的前提下，尽可能降低了轮体自身的转动惯量，减少电机启动瞬间的惯性负载冲击。安装边界方面，这类带轮的内孔锥度为标准1:10，适配的锥套可根据实际安装轴径选择对应规格，安装时需保证带轮的端面跳动量控制在允许公差范围内，避免运转时出现带体偏摆加剧磨损；轮槽的工作表面粗糙度需控制在合理区间，既不能过于光滑导致带体摩擦力不足打滑，也不能过于粗糙加速带体的磨损。

　　在陶瓷生产车间这类多粉尘的工况下，该带轮的铸铁材质轮体具备较好的耐磨性，锥套表面的发黑处理也能提升防锈能力，长期在粉尘环境中运行也不会出现锈死难以拆卸的问题。设计建模过程中，需要重点校验锥套与轮体的配合锥面的贴合度，保证锁紧后无间隙，同时要做动平衡校验，避免带轮高速运转时产生过大振动，影响整个传动系统的轴承寿命。
