方形法兰安装式凸轮传动组件结构设计

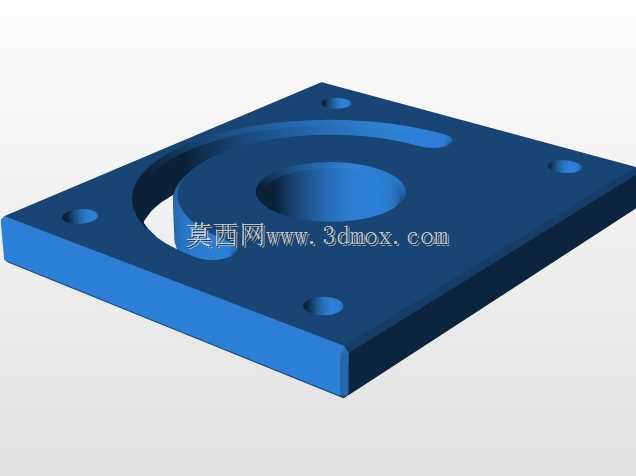

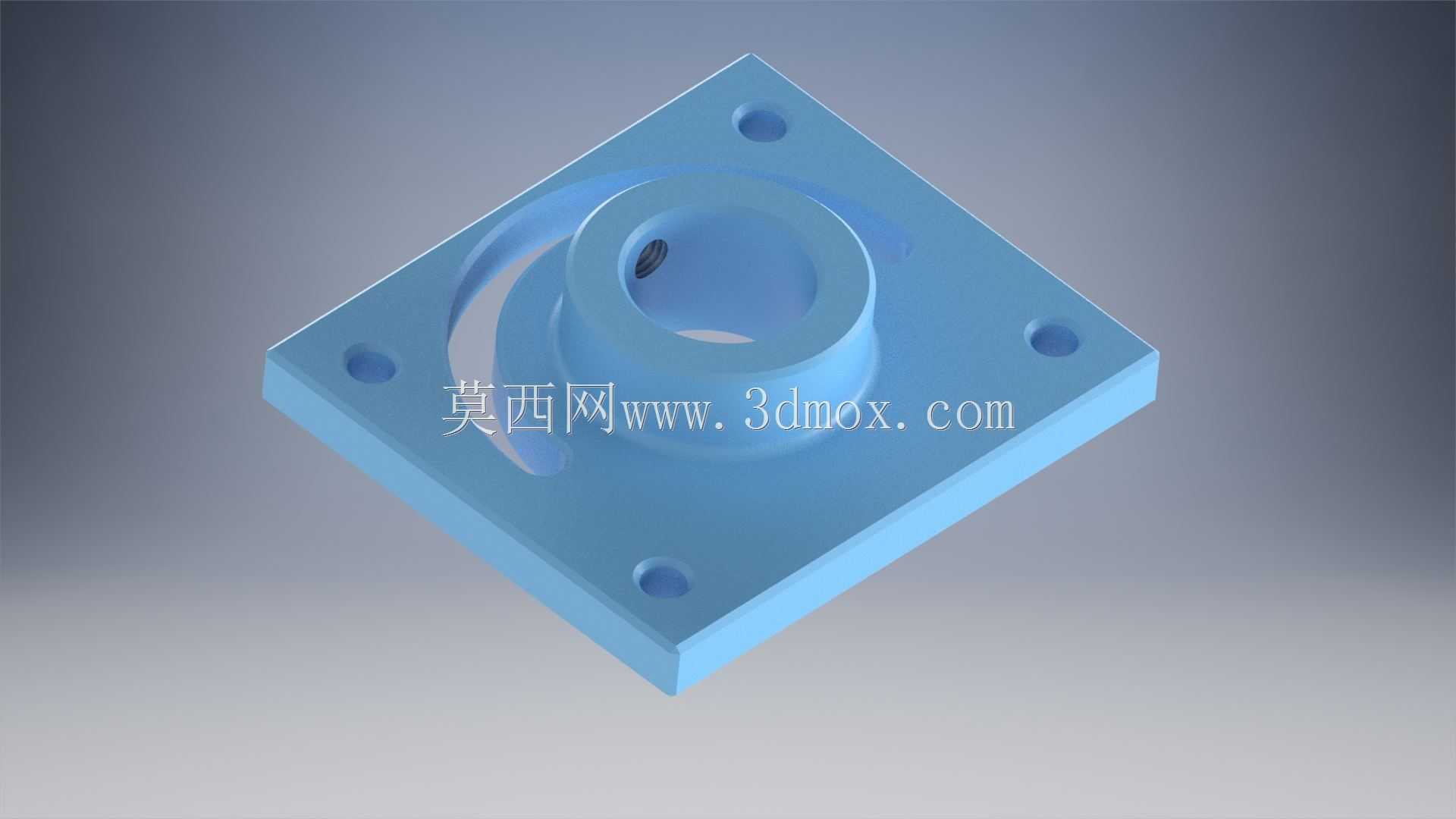

　　这款带方形安装法兰的凸轮构件，主要适配轻工输送、陶瓷加工产线的间歇传动工位，在小型物料分拣、工位转序的执行机构中承担核心传动作用，可将输入轴的连续回转运动转化为从动件的规律往复直线或摆动动作，匹配产线节拍完成精准的工位推送、定位动作。从结构设计来看，主体采用方形法兰作为安装基准，四个角位预留沉头安装孔，安装时可直接通过螺栓固定在设备安装基板上，法兰平面与安装面完全贴合，能承受凸轮运转时产生的径向与轴向复合载荷，避免运转过程中出现构件偏移，保障传动精度。法兰中心为凸轮工作型腔，型线采用等加速等减速运动规律设计，可有效降低从动件启停阶段的刚性冲击，适配每分钟60到120次的间歇动作频次，运转过程中噪音更低，

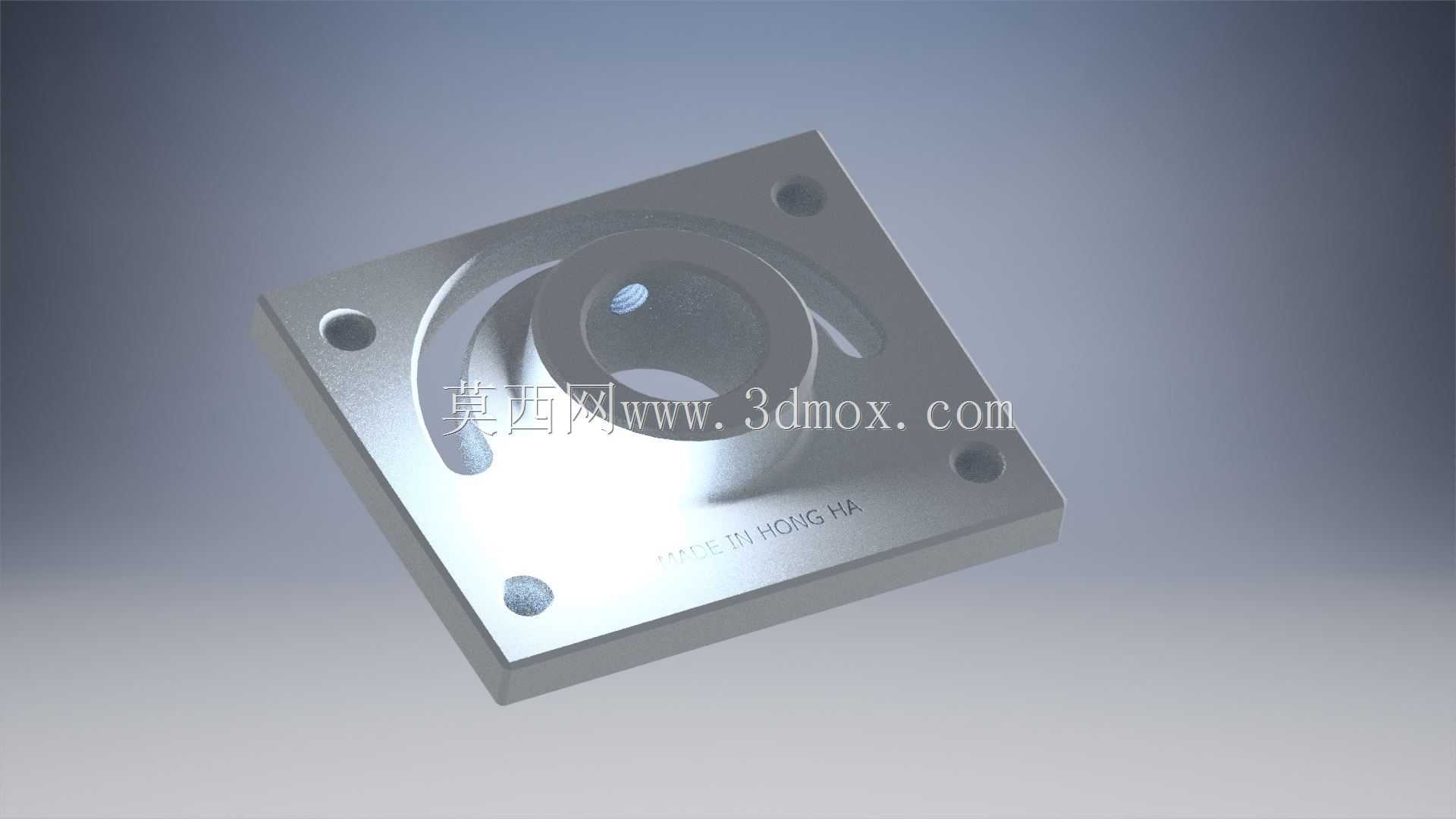

　　从动件接触表面的磨损速率也能得到有效控制。构件上的弧形导槽为从动件滚轮提供运动导向，导槽的宽度公差控制在0.02mm范围内，可保证滚轮在槽内顺畅滚动无卡滞，同时减少间隙带来的传动回差。安装边界方面，方形法兰的边长适配常规100mm间距的设备安装孔位，沉头孔可容纳M6规格的内六角螺栓，安装后螺栓头部完全沉入法兰平面，不会突出表面干涉周边其他构件布局；构件整体轴向厚度控制在25mm以内，可嵌入紧凑的设备内部安装空间，不需要额外预留过多的装配余量。材质适配方面，该结构可兼容陶瓷、金属等多种材质加工，采用陶瓷材质时可适配有耐腐蚀、低磨损要求的化工、食品加工产线工况，采用金属材质时可承载更大的传动扭矩，适配重载传动工位。

　　设计过程中已对凸轮型线做了动平衡校验，法兰端面与中心型腔的同轴度公差控制在0.015mm以内，高速运转时不会产生额外的振动载荷，可有效延长配套轴承、从动件的使用寿命。在实际产线应用中，这类凸轮组件常配套滚轮式从动件使用，不需要额外添加复杂的导向结构，整体装配流程简单，后期维护时仅需定期检查滚轮磨损情况即可，不需要对凸轮本体做频繁调整，能大幅降低产线的运维成本。
