陶瓷厂幻影传动系统齿轮箱端盖结构

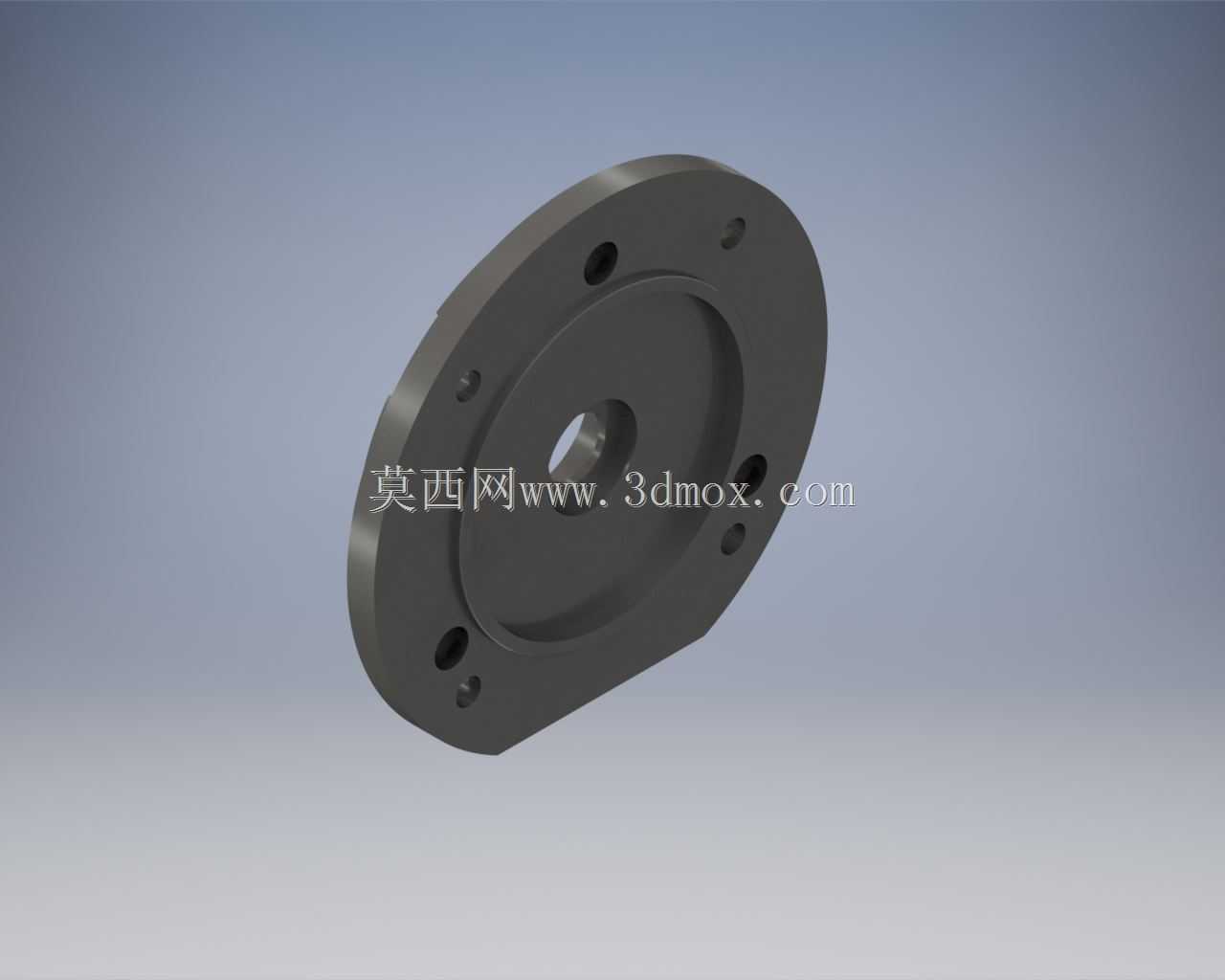

　　这款齿轮箱端盖主要适配陶瓷生产车间重载传动工况下的齿轮箱密封与定位需求，在陶瓷厂原料研磨、坯件输送等产线的减速传动单元中，承担箱体端面密封、内部轴承轴向定位、传动部件防尘防污的核心作用。陶瓷生产车间环境中存在大量陶瓷粉尘、研磨浆料飞溅，普通端盖的密封槽设计若未考虑粉尘侵入路径，很容易出现密封件过早磨损、润滑油渗漏、轴承进粉卡滞的问题，这款端盖在设计时针对性做了多层密封配合结构，外圈的法兰安装面预留了密封胶涂覆的环形沉槽，安装时配合耐油密封垫可以实现箱体结合面的静密封，内侧的环形凸台直接嵌入齿轮箱箱体的端面止口，既可以保证端盖安装的同轴度，也能形成第一道挡尘屏障，阻挡大颗粒粉尘直接接触内部的油封结构。端盖中心的通孔为输出轴穿设位置，

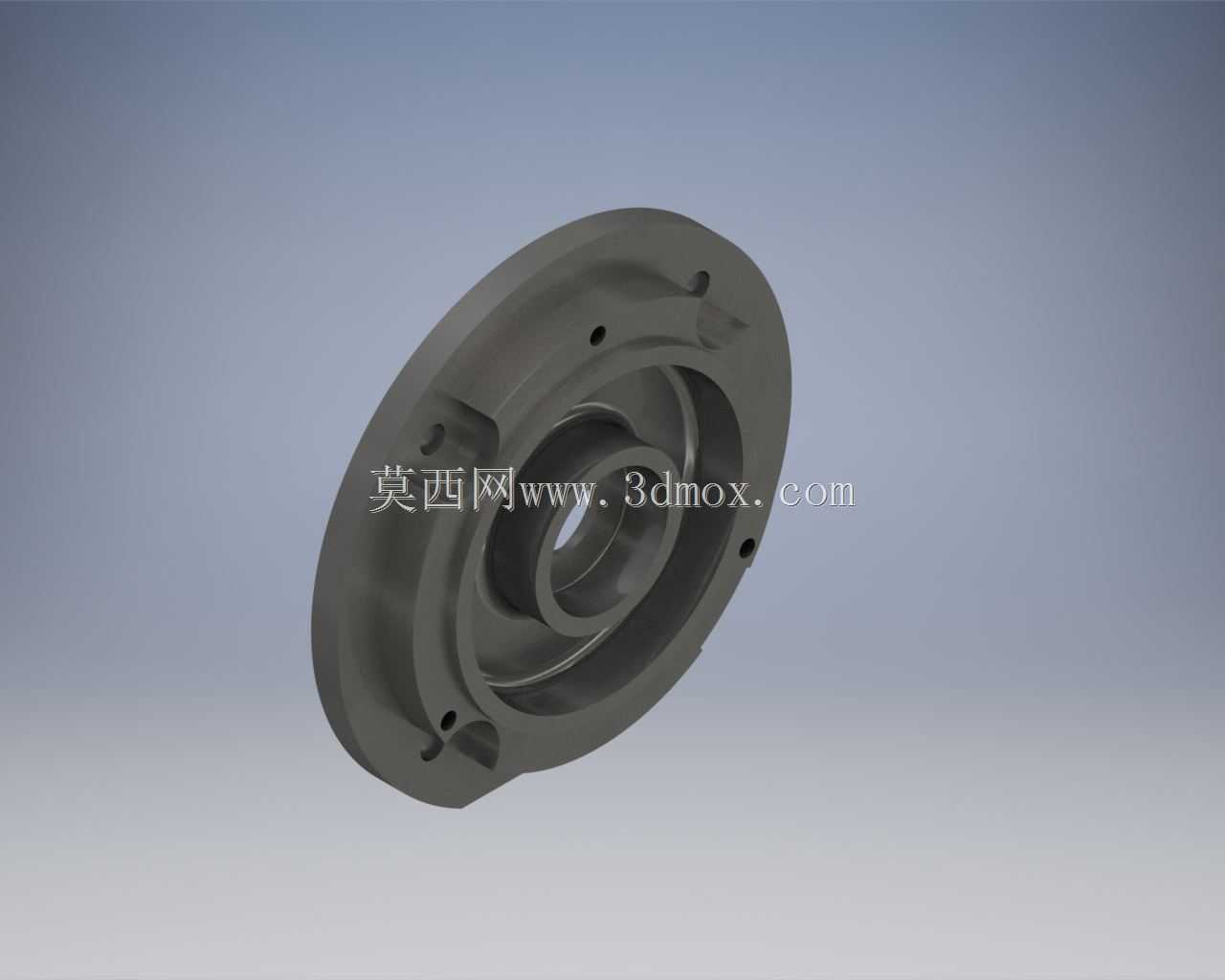

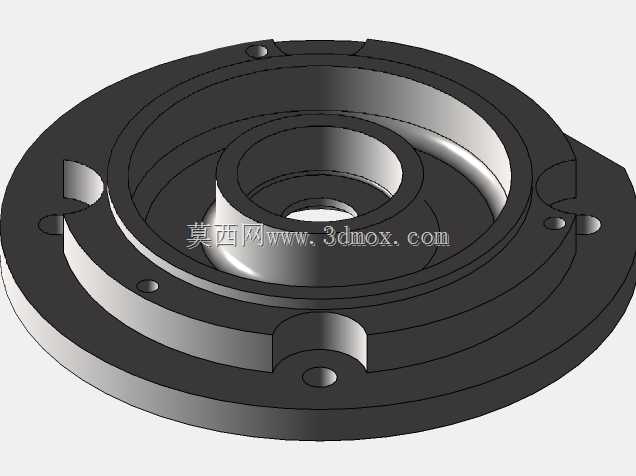

　　孔内侧预留了双唇油封的安装位，双唇结构的外侧唇边可以阻挡外部粉尘进入箱体，内侧唇边可以阻挡箱体内润滑油向外渗漏，适配陶瓷厂多尘、连续运转的工况需求。端盖本体的法兰面上均匀分布了多个螺栓安装孔，孔位的分度圆尺寸与对应型号齿轮箱的端面安装孔完全匹配，安装时无需额外扩孔或调整位置，凸台的外径与箱体止口采用过渡配合公差，装配时可以直接敲入定位，不需要额外做同轴度找正，能大幅降低现场设备维护的装配耗时。端盖外侧的环形凹槽设计既可以减轻端盖自身重量，也能在端盖外侧形成加强筋结构，避免传动系统运行过程中产生的振动导致端盖变形，同时凹槽内可以积存少量飞溅的润滑油，通过端盖下部预留的微小回油孔流回箱体内，避免润滑油长期积存在密封位置出现渗漏。

　　从安装边界来看，这款端盖的轴向突出高度控制在合理范围，不会与外侧的联轴器、传动带轮等部件产生运动干涉，法兰外圈的倒角处理可以避免安装时刮伤操作人员，也能在装配时起到导向作用。端盖的材质选用高强度铸铁材质，表面做了防锈喷塑处理，能够耐受陶瓷车间内的弱腐蚀环境，长期使用不会出现表层锈蚀脱落的问题，内部的轴承定位台阶尺寸经过精确计算，可以给箱体内的圆锥滚子轴承提供合适的轴向预紧力，避免轴承运转过程中出现轴向窜动，保证齿轮啮合的平稳性，降低传动过程中的噪音与齿轮磨损速度。
