陶瓷厂设备配套电机端盖结构设计

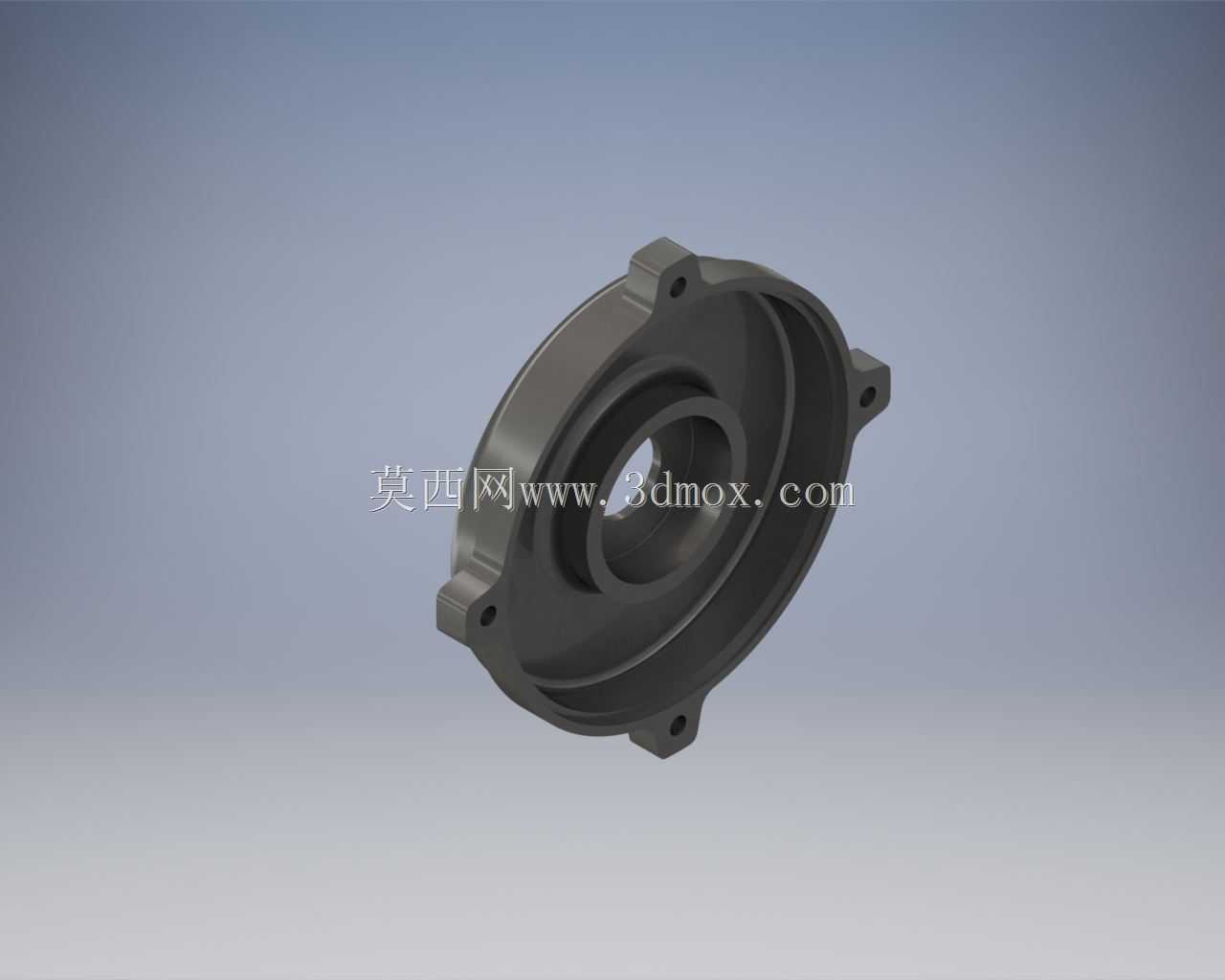

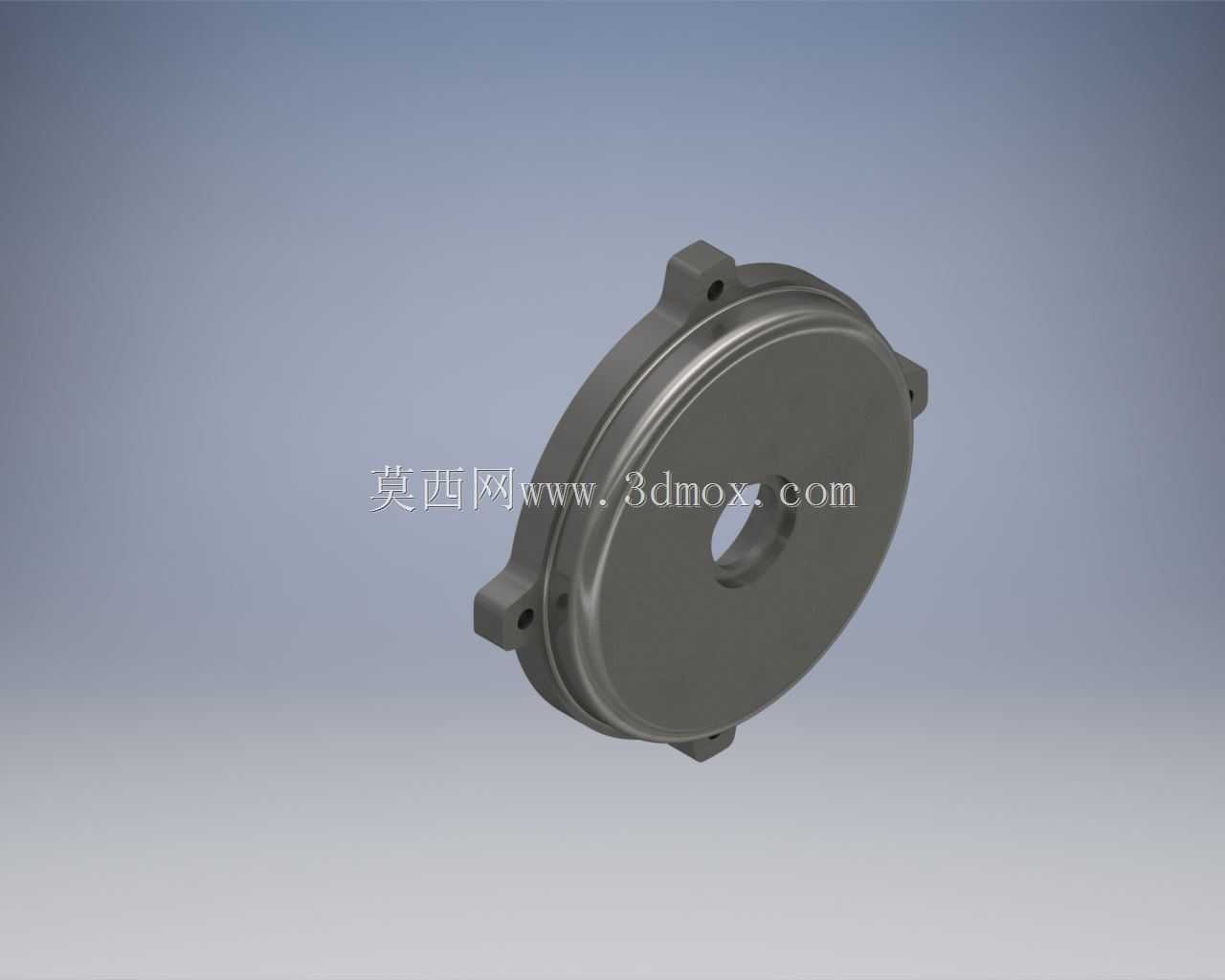

　　这款电机端盖主要适配陶瓷生产车间高粉尘工况下的驱动电机使用，陶瓷厂生产环节中原料研磨、浆料输送、坯体转运类设备的驱动电机长期暴露在含硅尘、矿物颗粒的环境中，普通端盖的密封间隙容易进尘造成轴承磨损，这款端盖在结构设计上针对性做了密封槽的加宽处理，内侧预留的迷宫密封槽可以配合防尘密封圈形成多道阻隔，避免硬质颗粒进入轴承腔造成电机卡滞。从安装边界来看，端盖外缘均匀分布四个带安装凸台的固定耳，凸台做了加厚处理，避免陶瓷厂设备运行时的持续振动造成固定孔开裂，每个固定耳的安装孔位同轴度公差控制在0.02mm以内，装配时可以和电机机壳的止口完全贴合，不会出现装配错位导致的转子偏心问题。端盖中心的轴承室尺寸按照常用深沟球轴承的外圈配合公差设计，

　　过盈量控制在合理区间，既可以保证轴承外圈固定不跑圈，也不会因为过盈量过大造成轴承装配后游隙变小引发的发热问题。端盖内侧的空腔结构做了弧度过渡，没有直角应力集中区域，在电机运行产生持续振动的工况下，应力可以沿着弧形面均匀分散，不会在转角位置产生疲劳裂纹。考虑到陶瓷厂日常维护时需要频繁拆装端盖检查轴承状态，端盖的拆卸槽位置做了加宽设计，维修时可以用拉马直接卡入拆卸槽受力，不会因为受力点不当造成端盖边缘崩裂。端盖外缘的止口尺寸和对应型号电机的机壳止口完全匹配，装配时可以快速定位，不需要反复调整位置就能保证端盖和电机轴的垂直度，避免因为端盖倾斜造成的电机轴密封件偏磨。端盖表面的加强筋沿着径向均匀分布，在不增加整体壁厚的前提下提升了端盖的结构刚性，即使设备运行中出现小幅的碰撞，也不会出现端盖变形导致的密封失效问题。
