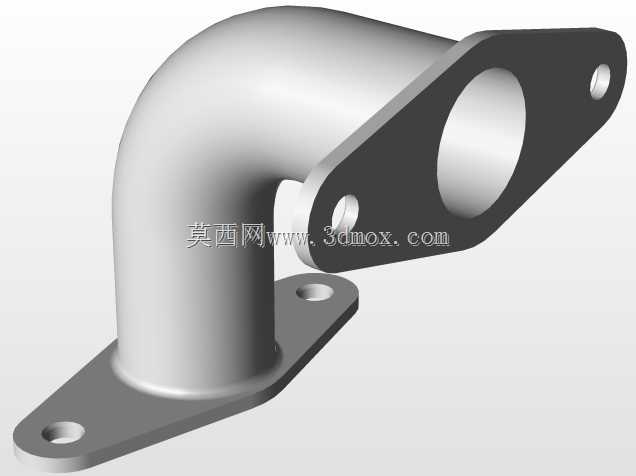

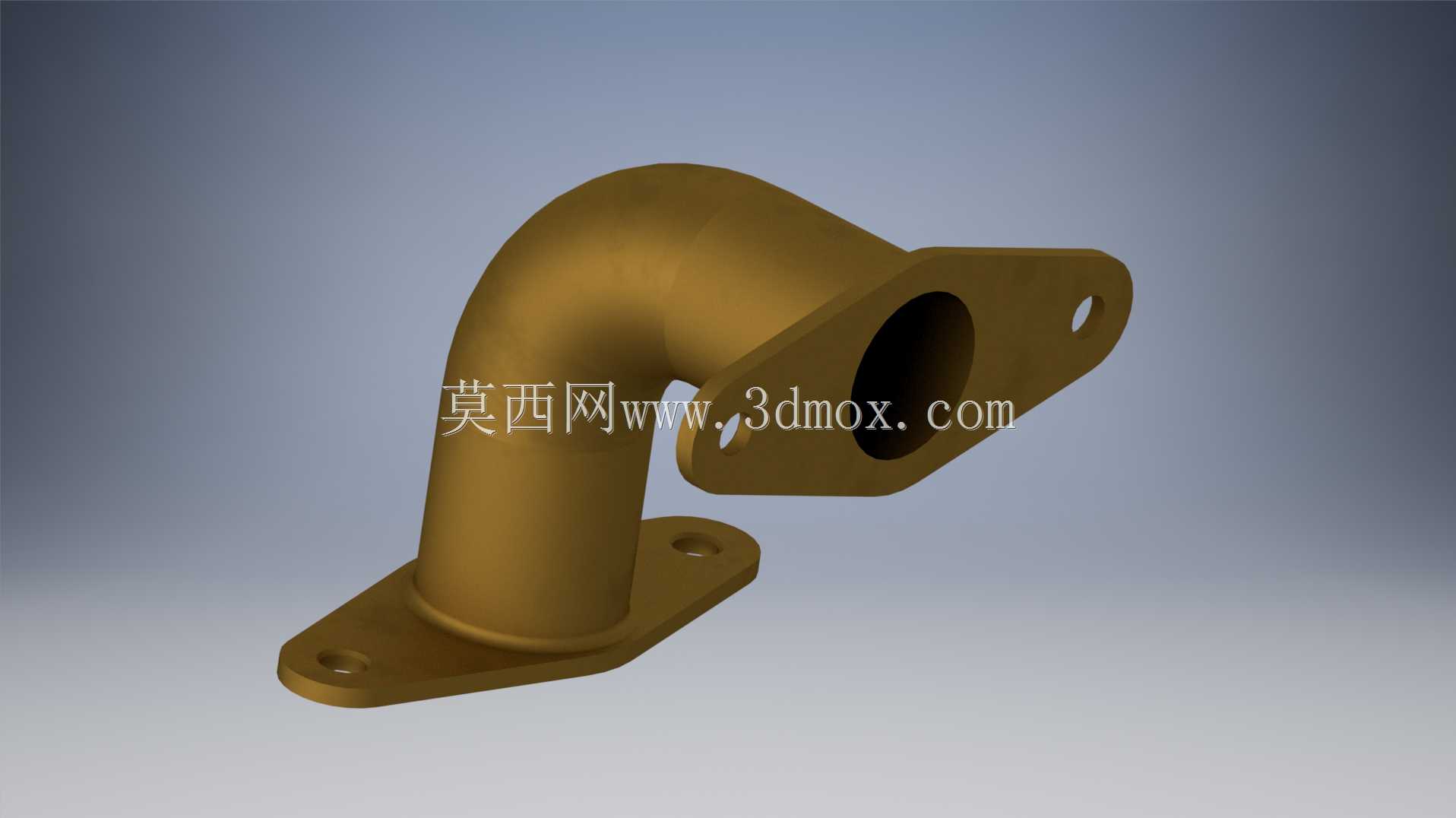

带双法兰安装座90度弯式管路接头

　　这款弯式管路接头主要应用于陶瓷生产、化工流体输送等需要改变管路走向同时提供稳固安装点位的工况场景，在陶瓷厂的泥浆输送、釉料循环管路中，这类接头可以直接通过两端的法兰安装座固定在设备机架或者墙体预埋板上，避免管路悬空段过长引发的振动磨损，尤其是输送含硬质颗粒的流体介质时，稳固的安装结构能大幅降低管路接头处的疲劳开裂风险。从结构设计来看，接头采用90度平滑圆弧弯转结构，转弯处的曲率半径经过流体阻力校核，既保证介质流经时不会出现明显的流速骤降与涡流堆积，也避免了直角转弯带来的介质冲蚀集中问题，两端的法兰安装耳与弯管主体采用一体化成型结构，安装耳上的通孔位置经过同轴度校验，现场安装时无需额外调整对位，直接穿入固定螺栓即可完成锁紧，

　　安装耳的厚度经过承重校核，能够承受管路满流状态下的重量载荷与介质脉冲带来的交变冲击力。在安装边界方面，两个法兰安装面呈垂直分布，各自的安装平面平面度控制在合理公差范围内，保证与对接管路法兰贴合时不会出现密封间隙，弯管主体的通径尺寸适配常规6s规格的输送管路，两端对接面的止口结构可以直接嵌入配套管路的端口，配合密封垫使用时能够实现可靠的静密封，避免输送过程中出现介质渗漏。设计过程中充分考虑了陶瓷生产现场的工况特点，接头整体的壁厚分布做了差异化处理，转弯处的壁厚略大于直管段，抵消介质长期冲蚀带来的壁厚损耗，安装耳与管体的衔接位置做了圆弧过渡处理，消除应力集中点，避免设备运行过程中振动引发的衔接处断裂问题。这类接头在实际使用中，

　　既承担管路90度转向的连接功能，也兼具管路固定支撑的作用，无需额外加装管支架，能够简化现场管路的布置流程，减少安装配件的使用量，在含颗粒介质的输送管路中，平滑的内壁结构也能减少介质残留，避免管路长期使用后出现的结垢堵塞问题，适配陶瓷厂泥浆、釉料以及常规工业水、低压气体的输送需求。
