工业产线链板式物料给料输送装置

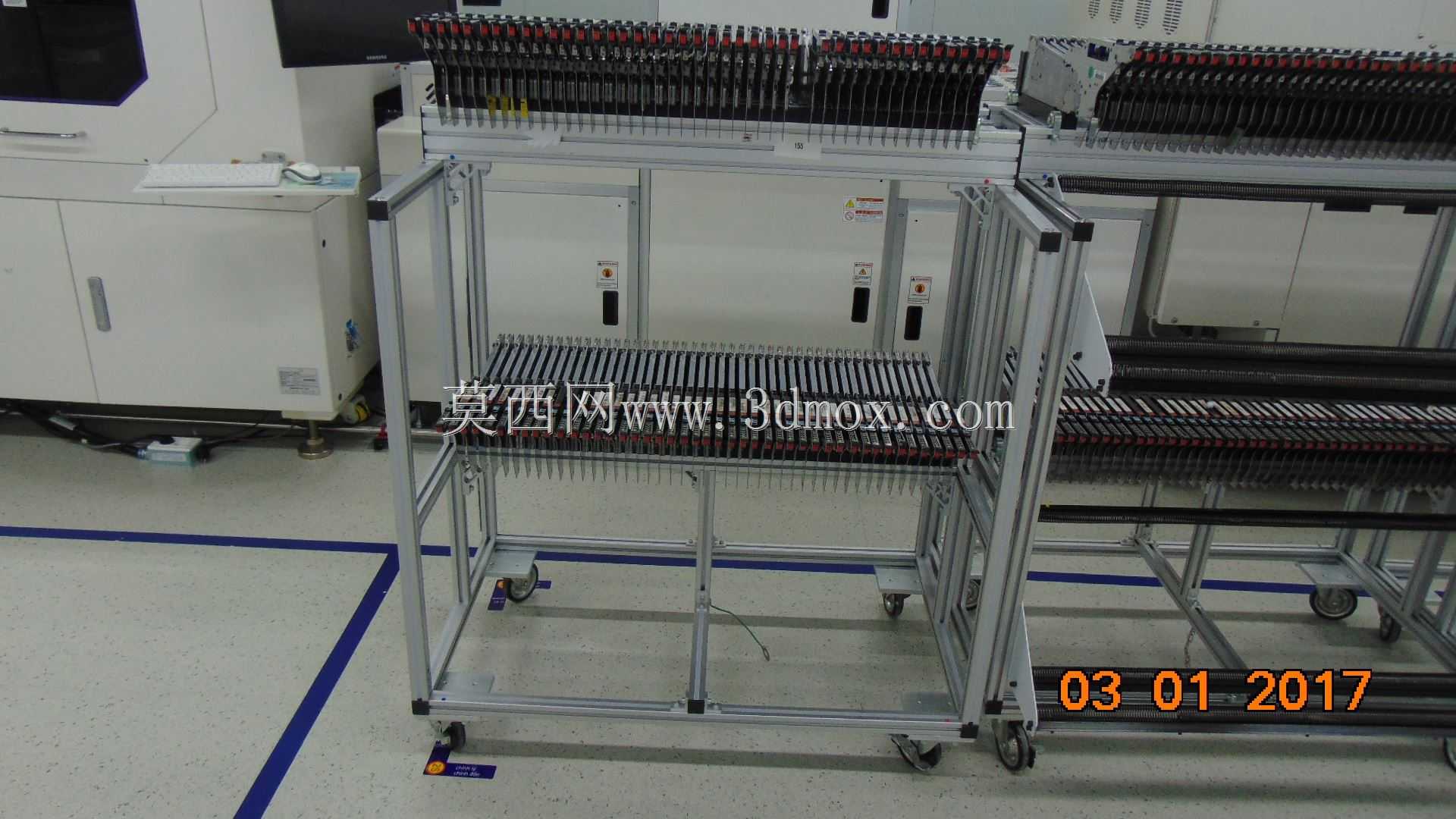

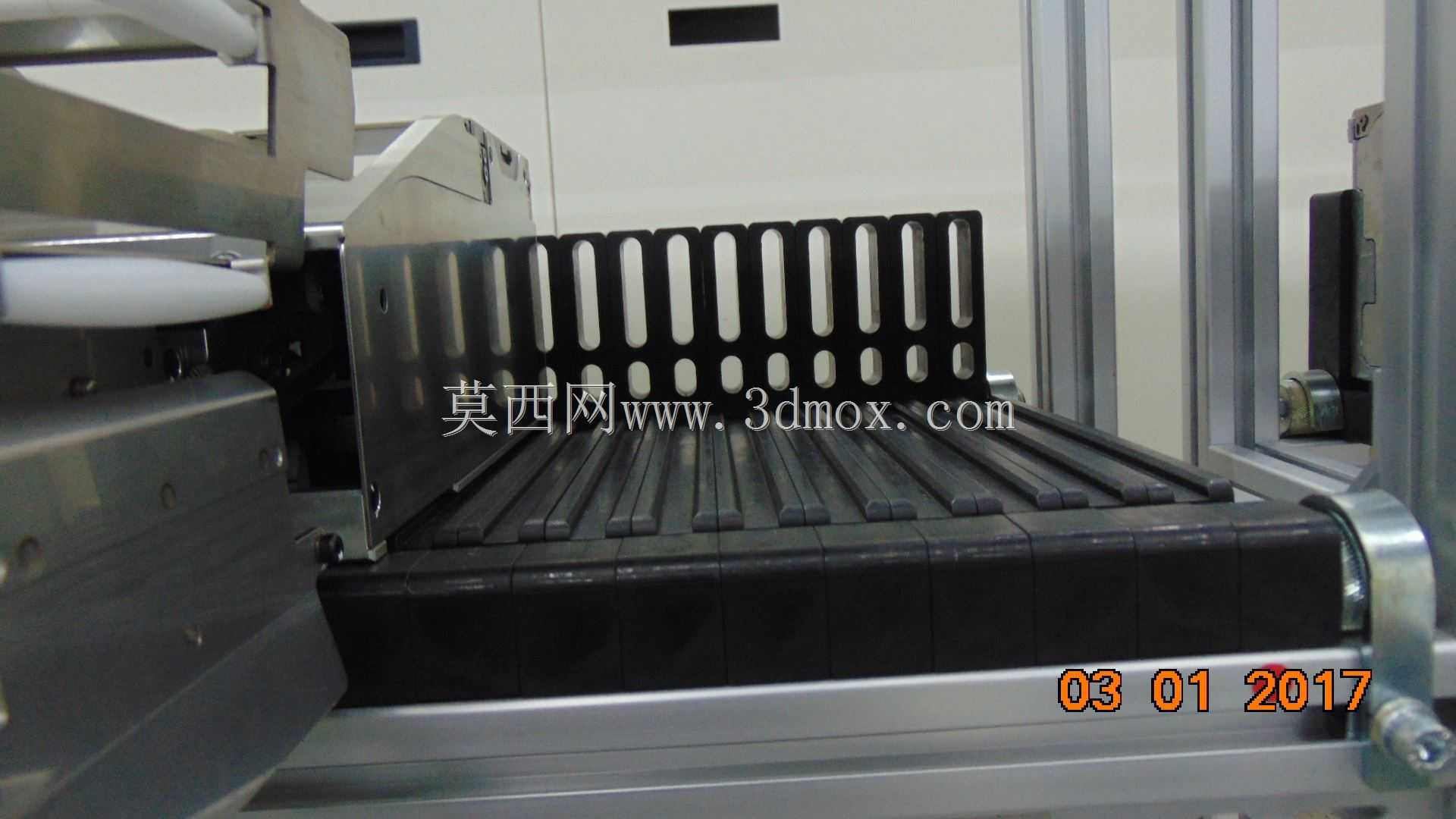

　　这款链板式给料装置主要面向3C电子、精密零部件组装类产线的前段物料供给工位，适配规整片状、小型盒装类工件的有序上料作业，可直接对接分拣工位、组装工位或者视觉检测工位的进料端，替代传统人工摆料的重复作业环节，降低产线前段的人工重复劳动强度，同时减少人工摆料带来的位置偏差、物料磕碰问题。从结构设计来看，装置主体采用模块化铝型材搭建支撑框架，安装边界可根据产线现有布局调整支脚高度与机架长度，标准段的输送面宽度适配常见的6寸、8寸料盘以及小型冲压件的排布需求，链板采用耐磨工程塑料材质，表面做防滑纹理处理，相邻链板的拼接间隙控制在0.5mm以内，避免细小工件卡入缝隙造成输送卡顿。装置侧边设置的带长圆孔的金属挡边，

　　可根据输送物料的宽度灵活调整挡边间距，无需重新打孔加工，适配多规格物料的快速换产需求，挡边高度预留120mm的调节行程，既可以防止薄型物料在输送过程中从侧边滑落，也不会遮挡上方视觉检测组件的拍摄视野。驱动端采用侧边安装的减速电机直连主动辊，从动端设置张紧调节结构，张紧行程预留30mm，可在链板长期使用出现拉伸松弛时快速调整张紧度，无需拆解整体机架。输送面的水平度通过底部的可调脚杯进行校准，调节范围±20mm，可适配地面存在轻微高度差的车间安装环境，无需额外加工安装基座。在功能设计上，该给料装置可搭配对射式光电传感器使用，在出料端检测物料到位情况，联动下游设备的启停信号，实现物料的按需供给，避免物料在工位端堆积。

　　链板下方设置的承托导轨采用冷拉型钢加工，表面做镀锌防锈处理，可保证长距离输送时链板不会出现下塌变形，输送速度可通过配套的调速器在0-15m/min范围内无级调节，匹配不同产线的生产节拍。装置的整体走线全部隐藏在铝型材的槽道内部，外侧搭配线槽盖板，避免车间作业过程中线缆被剐蹭损坏，同时也方便后期维护时快速排查线路问题。进料端设置的导向斜板可承接上游设备输出的物料，引导物料平稳滑落到链板表面，避免物料直接掉落产生磕碰损伤，斜板的倾斜角度设置为15度，既保证物料可以依靠自重顺滑下滑，也不会因为角度过大造成物料堆叠。
