剪叉式升降支撑机构三维结构设计

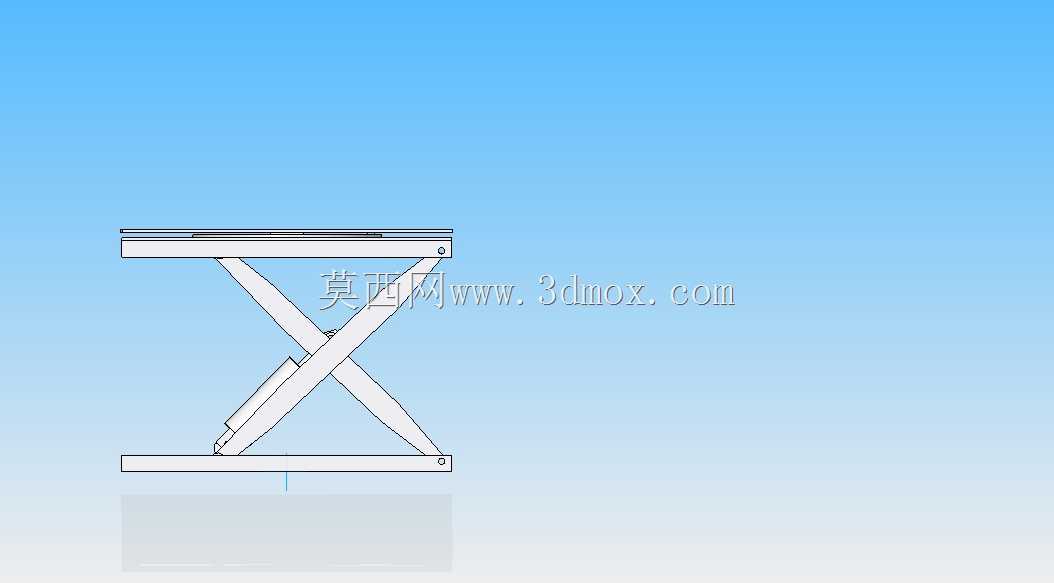

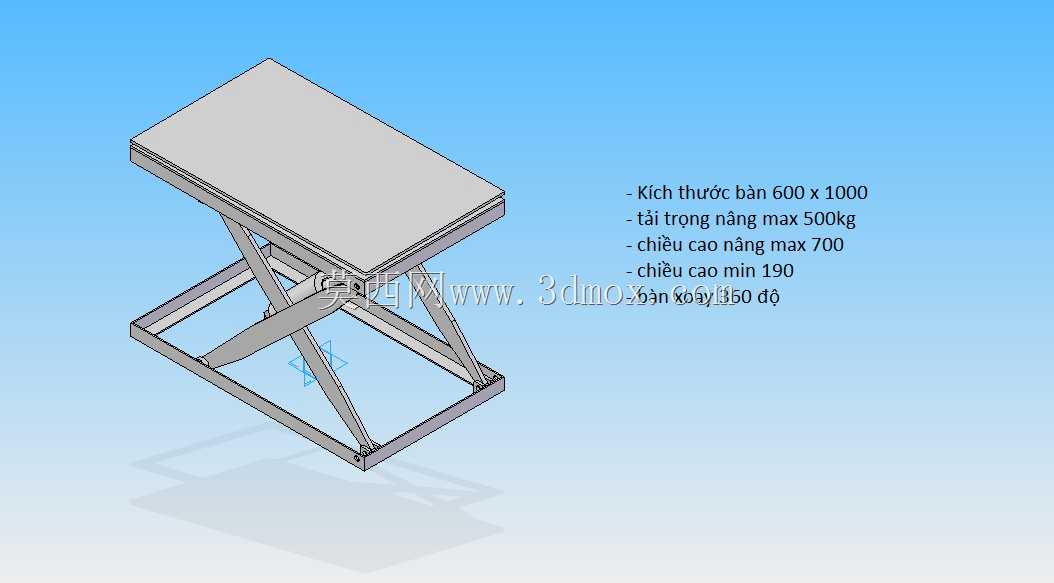

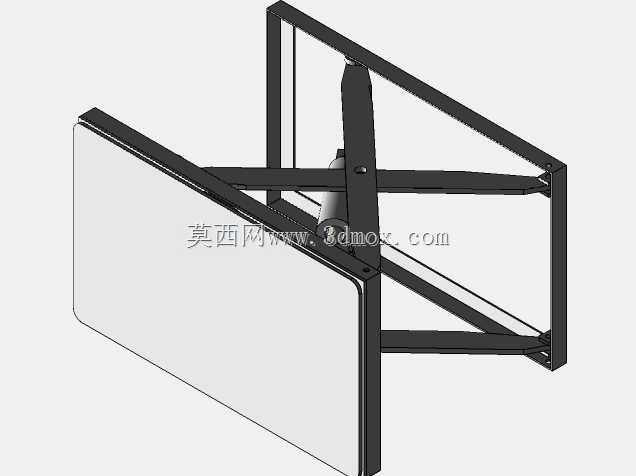

　　这款剪叉式升降支撑机构，是面向工位物料抬升、设备检修支撑、轻型工装高度调节场景开发的机械结构，在轻工装配线、仓储理货工位、小型设备运维作业中都有广泛的适配空间。不同于大载重重载升降台的厚重设计，该结构采用单组X型剪叉臂作为核心承力单元，上下两端分别连接承载平台与底部基座，剪叉臂的铰接点做了同轴度公差约束，避免升降过程中出现侧向卡滞。从结构设计逻辑来看，剪叉臂采用等长对称布置，铰接轴的位置经过受力校核，在最大举升高度下，臂体的受力角度仍能保持在合理区间，不会出现应力集中导致的臂体变形。上下平台的边缘预留了标准安装孔位，可根据实际使用场景加装防滑面板、工件定位夹具或是安全护栏，底部基座的安装孔位适配常见的地面膨胀螺栓固定规格，

　　也可加装脚轮做成移动式升降工位。在功能实现上，该结构依靠剪叉臂的张合完成垂直方向的高度调节，运动过程中承载平台始终保持水平状态，不会出现倾斜偏移，升降行程覆盖从低位收纳到高位作业的常用区间，低位收纳时整体结构厚度较薄，可嵌入到工作台内部或是设备夹层中，不占用额外的作业空间。设计过程中对臂体的铰接间隙做了合理控制，既保证转动顺畅无卡涩，又避免间隙过大导致的平台晃动，各铰接位置预留了润滑脂加注空间，可定期维护降低转动磨损。从安装边界来看，该结构的横向宽度与纵向深度适配多数单人作业工位的尺寸需求，不需要对现有作业场地做大规模改造即可直接安装使用，承载平台的平面度公差满足常规工件放置、轻型设备支撑的精度要求，不会因为平台形变影响作业精度。

　　在实际应用中，该结构可搭配手动液压驱动、电动丝杆驱动或是气动推杆驱动等不同动力单元，适配不同成本预算、不同升降速度要求的作业场景，结构本身的模块化设计也方便后期维护更换易损部件，不需要整体拆解即可完成铰接轴、轴套等零件的更换作业。
