双孔铰接传动连杆摆臂结构

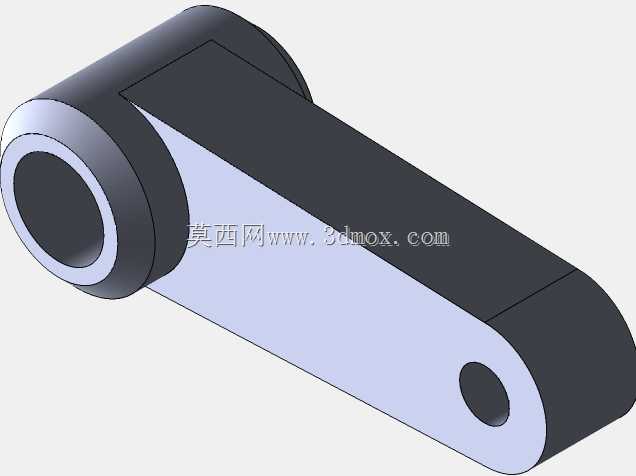

　　该构件属于机械传动系统里的铰接式连杆摆臂，整体采用长条形臂身搭配两端铰接孔的布局，一端为大直径厚壁套筒结构，另一端为小直径同轴通孔，臂身截面做了等厚过渡与侧边封边处理，所有棱边均设置铸造或机加工圆角，避免应力集中在转角位置。从实际装机场景来看，这类构件常出现在轻载往复摆动机构、手动操作联动装置、夹具锁紧回路以及小型设备的行程传递单元中，大孔端一般穿入固定铰接销轴作为回转支点，小孔端通过销轴与从动拨叉、拉杆或者执行件相连，当支点侧发生摆动或者推拉动作时，臂身会绕大孔轴线做定角度回转，把输入端的位移、扭矩传递到末端执行工位，完成开合、锁紧、档位切换或者轨迹导向的动作。设计阶段首先要确定的是两孔中心距这个核心尺寸，

　　它直接决定整个连杆机构的传动比与摆角范围，中心距过长会让臂身刚性下降，往复动作中出现挠曲变形，过短则会压缩从动端的有效行程，无法满足工位动作需求；大孔的内径要匹配铰接支座处的销轴外径，套筒的轴向宽度需要和支座双耳的间距对齐，保证装配后臂身不会出现轴向窜动，小孔的孔径则对应末端联动销的尺寸，孔位周边保留足够的实体壁厚，承受往复拉动时的剪切载荷。臂身主体采用平板加侧边立壁的截面形式，相比实心整块杆件在控制整体重量的同时，靠两侧立壁提升截面抗弯模量，长时间承受交变摆动力也不容易发生弯折。建模过程中先绘制臂身的中心连线，以两个铰接孔的轴线为基准搭建草图，先拉出大端套筒的完整圆柱实体，再延伸臂身的轮廓到小端圆孔位置，对臂身上下表面做共面约束，

　　两侧轮廓平行于两孔中心连线，最后在所有锐边位置添加统一圆角，孔内壁保证完整圆柱面，方便后续工程图里标注尺寸公差、形位公差以及销轴配合要求。装配校核时要重点确认臂身摆动全程的外轮廓边界，大端套筒的外圆半径、臂身的厚度方向尺寸都不能和周边的支座板、相邻连杆发生运动干涉，小端孔的端面要预留出销轴安装、开口销或者挡圈固定的操作空间，铰接位置还可根据工况预留衬套安装余量，降低长期转动带来的磨损，整套结构造型简洁，受力传递路径直接，没有多余冗余特征，完全适配中小载荷下的往复摆动传动需求。
