折弯带孔长槽钣金安装支座

　　该钣金件属于典型的小型折弯安装支座，整体由一块钢板经落料、冲孔、折弯成形，结构简单但兼顾定位、连接和轻量化需求。零件主体呈L形，底部为较长的水平承载面，两侧立边向上折弯，其中一侧立边带有圆形通孔，底板上设置长圆形调节槽，可用于装配时吸收孔位偏差或实现小范围位置调整。

　　从使用场景看，这类支架常见于通讯设备内部、小型电子装置、仪器面板、自动化模组或轻型机械附件中，主要承担元器件固定、线束旁支撑、传感器安装、挡板连接等任务。由于板材厚度较薄，零件不适合承受大载荷或冲击载荷，但在静态支撑、轻载定位和设备内部辅助连接方面具有较高实用性。折弯后的立边能够显著提高平板件的截面刚度，减少单纯平板在受力时的翘曲和变形。

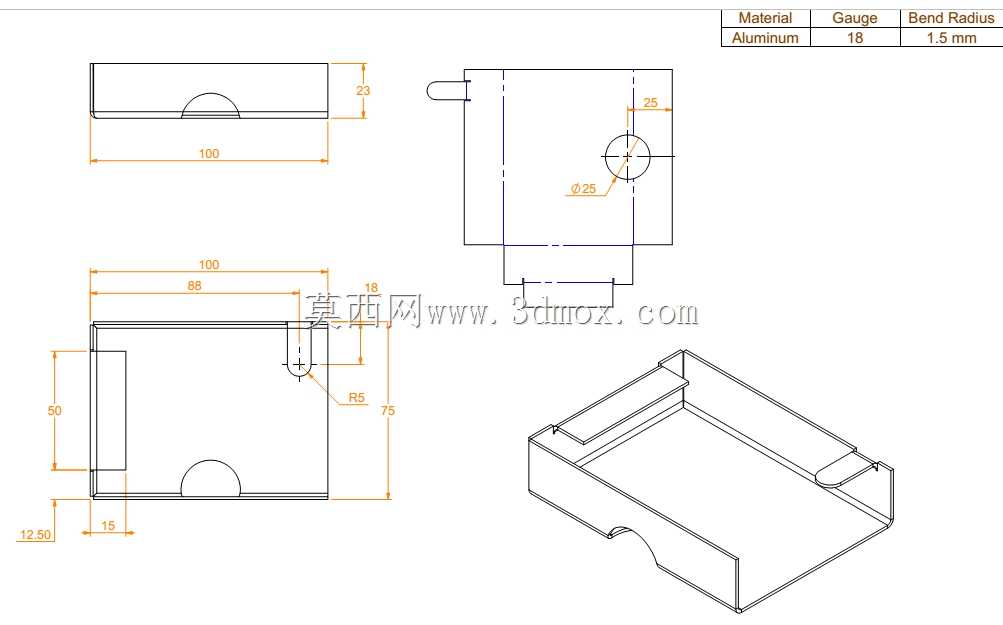

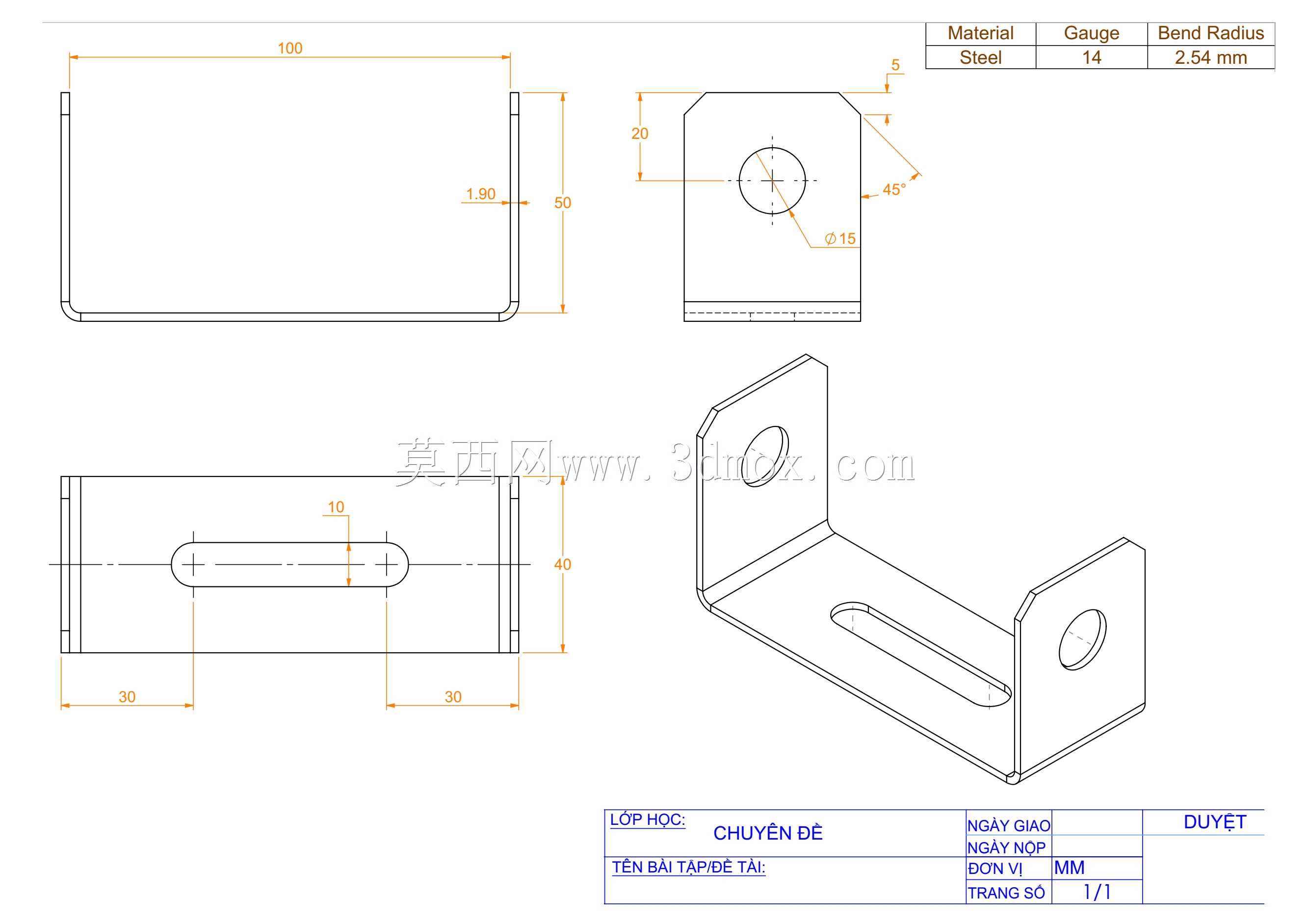

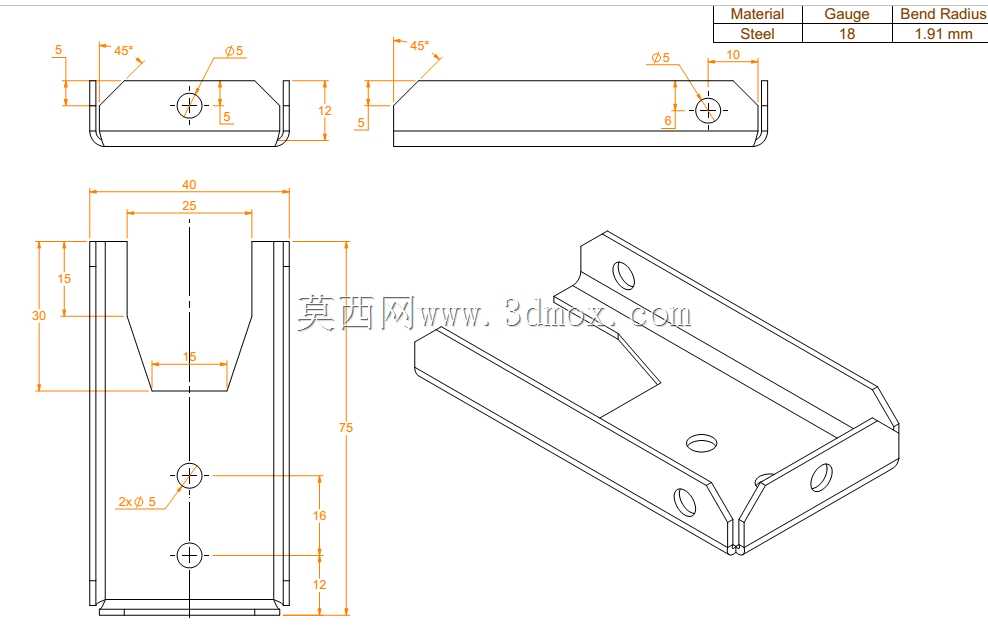

　　外形边界方面，底板展开长度方向约为100，宽度方向约为50，折弯后立边高度约为20，整体占用空间紧凑。立边顶部采用斜切过渡，角度约为45°，既可以避免尖锐边角，也能在狭窄装配空间内减少与相邻零件的干涉。立边上的圆孔位于折弯面中心区域，适合穿入螺钉、销轴或定位柱；底板长槽沿长度方向布置，槽端采用圆弧封闭，符合钣金加工中激光切割或数控冲裁的工艺特点。长槽两端距边保留了一定材料宽度，能够避免安装孔过于靠近边缘而引起撕裂或局部压陷。

　　设计思路上，该件重点体现钣金工艺对结构功能的影响。折弯半径与板厚相匹配，能够保证折弯处材料流动稳定，降低开裂风险；立边与底板之间保持垂直关系，便于在装配中作为定位面使用。圆孔和长槽的组合方式具有明确工程意义：圆孔可提供较确定的定位基准，长槽则提供调节自由度，适合现场装配中存在累计公差的情况。底板边缘的小幅折弯或翻边结构进一步增强了零件刚性，也使零件在手持、安装和维护过程中更安全。

　　建模时需要重点处理钣金折弯系数、孔位到折弯线的距离、展开长度以及槽孔与折弯区域的相对位置。若孔距离折弯线过近，折弯过程中容易产生孔形拉伸或边缘变形，因此在结构允许时应保留足够法兰宽度。该零件的几何特征清晰，折弯数量少，适合作为钣金展开、折弯工艺验证和轻型支座结构设计的练习案例，也可用于设备内部小支架的方案参考。
