通讯产品外壳注塑成型模具结构

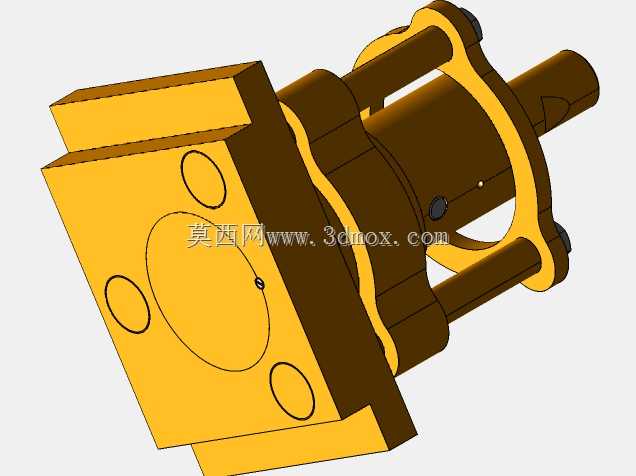

　　这套三维结构围绕小型通讯产品外壳的注塑成型需求展开，前端方形模板对应模具定模侧安装面，板面上预留的多处圆形孔位分别承担定位销配合、导套安装、冷却水路接入以及紧固件锁附功能。实际布置在注塑机台时，方形安装板直接贴合设备定模板端面，孔位间距需要与机台推杆孔、锁模螺孔保持匹配，避免后期吊装后出现水路干涉或压板无法固定的问题。后方圆筒形主体容纳型腔镶件与主脱模路径，侧向两根平行导柱贯穿动定模两侧，合模过程中先于型面接触，抵消细长型芯因高速充模产生的侧向偏载。

　　从成型逻辑看，该类通讯外壳通常壁薄、外观面要求连续，模具不能在可视区域留下明显拼接线，因此主分型面选在壳体外缘转折位置，胶料从圆筒侧内部进料后沿型腔周向填充。前端大板不仅承担封胶作用，也将注塑机喷嘴传递的锁模力均匀分散到模框，避免局部镶件受压凹陷。模型中可见的侧向连接柱与端部限位结构，用于配合开模行程控制，使动模后退时先完成主分型面打开，再带动推板将包在型芯上的壳体脱出。

　　设计这类模具时，冷却回路不能只按外形简单钻孔。方形模板区域靠近浇口和厚壁安装柱，热积累更明显，水路需要贴近型腔但避开顶针、螺钉和密封圈位置；圆筒段沿型芯轴线布置纵深冷却，防止外壳因收缩不均产生翘曲。细长导柱的长度要大于开模距离，保证维修吊装时动模不会完全脱离导向支撑；端部黑色小件对应耐磨或限位元件，其装配高度需在三维环境中逐件校核，防止合模终点发生硬碰撞。

　　安装边界方面，前端方形轮廓决定了设备模板上的最小占用空间，后方伸出的圆柱型芯和导柱会在开模方向形成较长投影，选型时要核对注塑机最大模厚、开模行程以及机械手取件空间。若产品侧面带有卡扣或孔槽，还需在圆筒外侧预留滑块或斜顶运动区域，不能让导柱、水管和顶出杆在同一投影面上交叉。整体结构把成型、导向、顶出和冷却集中在紧凑模架内，适合批量生产薄壁通讯类塑料壳体，也可作为类似盒形件模具方案布置的参考。
